直线导向滚轮滑台承载移动模组

　　这套滚轮承载移动模组主要面向短行程直线往复输送、检测工位进给、工装夹具换位以及轻型自动化设备中的平移导向场景。在实际产线布局里，这类结构常布置在传感器标定台、小型装配工作站、视觉检测平台或实验工装底部，用来承担上部工件、夹具或检测元件的平稳移动任务。它不像大型直线电机模组那样追求高速高动态，而是通过滚轮与导向面的配合，在有限空间内提供结构紧凑、摩擦阻力较低、维护相对方便的直线运动方案。

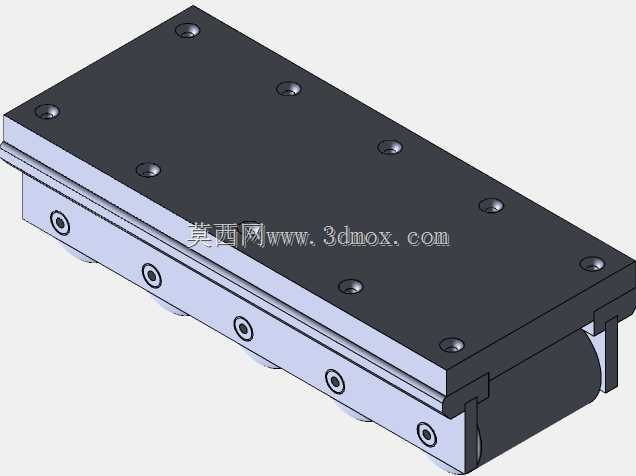

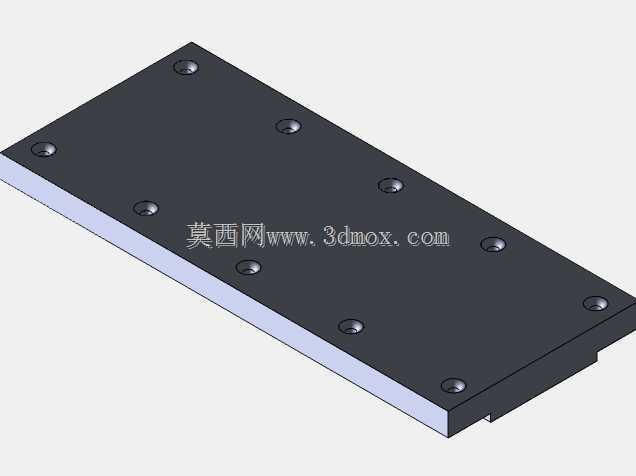

　　从结构组成看，模组上部为一块矩形承载板，板面上预留多组内六角紧固孔位，可直接连接工件托盘、定位块、检测支架或其他执行组件。承载板下方设置长条式主体基座，基座侧面沿长度方向布置多组滚轮安装位，滚轮轴线与运动方向保持确定的几何关系，使上部平台在沿导轨方向移动时能够受到连续约束。端部可见滚轮与限位结构的配合关系，运动过程中平台的侧向位移和抬升趋势被滚轮约束，从而保证移动轨迹保持直线。

　　设计这类模组时，首先需要明确承载面的负载分布。若上部工装重心偏离承载板中心，滚轮接触点会承受附加弯矩，此时不能只按总重量平均分配载荷，而应结合最远端工况校核单个滚轮的接触压力和基座局部刚度。承载板上的螺钉孔采用阵列式布置，目的是让不同尺寸的工装都能找到合适的连接位置，同时避免孔位过于靠近板边造成螺纹有效长度不足。板厚与螺钉沉孔深度需要协调，过深的沉孔会削弱承载板截面，过浅则无法保证螺钉头部完全沉入，影响上表面安装平面的连续性。

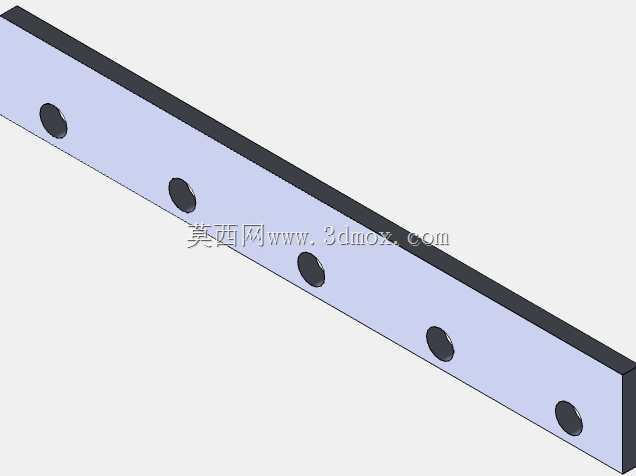

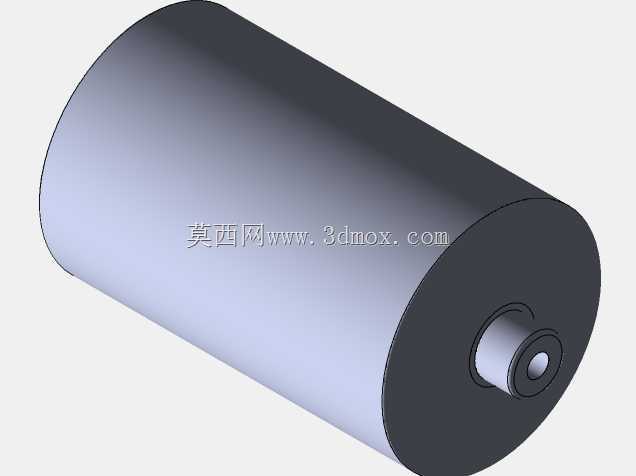

　　基座作为滚轮和承载板之间的过渡构件，其侧面孔位承担滚轮轴定位功能。孔间距并非随意排布，而是要保证相邻滚轮在导向面上的支撑跨度合理：跨距过小会增加零件数量和装配累积误差，跨距过大则可能在平台受偏载时出现局部晃动。侧面多组滚轮沿长度方向连续布置，可形成多点接触，使平台在推进过程中始终保持多个约束点参与受力。对于需要频繁往复运动的工位，这种多点滚轮结构比单一滑块更便于观察磨损状态，也有利于后期单独更换滚轮。

　　外形边界方面，模组整体呈扁平长方体布局，长度明显大于宽度和高度，适合安装在设备台面、机架横梁或工装底板之上。上部承载板提供较大的平面安装区域，下部滚轮组件尽量压缩竖向高度，使整套机构在满足行程和强度的前提下降低重心。安装时需要确认底部导向基准与设备机架基准平行，若导向面存在明显高低差，滚轮会出现受力不均，表现为运动阻力波动、局部异响或平台偏摆。基座与外部机架连接时，应先以定位面或销孔确定方向，再逐步锁紧固定螺钉，避免强行拉装导致滚轮预紧状态改变。

　　运动功能上，该模组强调低速、平稳、可重复的直线移位。滚轮接触形式适合轻载、高频次维护要求低的场合，尤其在粉尘不多、导向面可定期清洁的装配与检测环境中表现稳定。若用于传感器相关工位，可将光电开关、接近开关或测量探头安装在承载板上，通过外部推杆、气缸、丝杆或人工驱动实现位置切换；若用于工装移送，则可在承载板上固定定位销、压紧块和仿形支座，使工件随平台在上下料位与作业位之间移动。

　　建模过程中需要重点表达滚轮、轴、基座、承载板和紧固件之间的装配关系。承载板螺钉孔应体现沉孔与通孔层次，侧面滚轮孔需保持同轴和等距约束，滚轮外圆与导向面之间应保留合理接触位置，不能在三维状态下出现明显干涉。端部限位结构要与平台行程末端建立关联，防止装配理解时忽略机械止挡。对于结构设计人员而言，该模型可作为轻型直线移动单元的参考，用于校核安装孔位、评估整体高度、规划周边驱动件和限位开关位置；对于设备选型人员，则可通过其外形比例和滚轮布置方式，判断它在紧凑工位中的适配性。

　　在细节处理上，承载板边缘与基座边缘形成阶梯式轮廓，既让出滚轮和端部连接件的空间，也使上部安装面与下部导向结构层次清晰。侧面螺钉和滚轮沿长度方向规则排列，便于加工时装夹和钻孔，也方便装配时按顺序控制滚轮轴位置。整体结构没有复杂曲面，零件多以板件、轴类和标准紧固件为主，制造成本和后期维护难度较低，适合作为通用轻型平移机构在自动化工装、检测夹具和小设备移动平台中使用。
