PSA DW10发动机机油滤清器更换组件

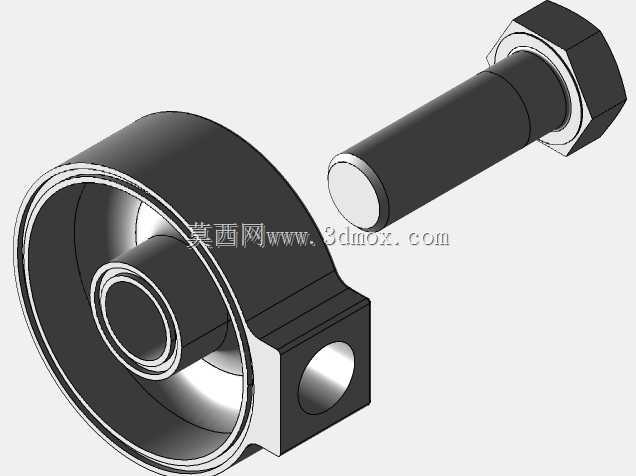

　　在柴油动力总成的售后维护与零部件配套体系中，机油滤清器作为润滑系统的核心净化部件，其更换作业涉及滤清器座、密封结构、紧固连接件等多个配合环节，本次建模对象围绕PSA DW10系列柴油发动机的机油滤清器更换场景展开，完整还原了滤清器安装基座与配套紧固螺栓的三维结构，可直接用于维修工艺演示、零部件测绘校核以及发动机外围附件的布局设计参考。

　　从实际装车场景来看，DW10系列发动机广泛搭载于标致、雪铁龙集团的中型商用车与乘用柴油车型，机油滤清器采用旋装式集成布置方案，滤清器座直接铸造在发动机缸体侧部的润滑油道接口位置，基座内部开设进油、出油两条贯通流道，发动机工作时，机油泵输出的压力机油从缸体主油道送入滤清器座的进油腔，透过滤纸滤芯过滤掉金属磨屑、积碳颗粒与油泥杂质后，洁净机油从中心出油通道回流至主润滑回路，为曲轴轴颈、凸轮轴摩擦副、涡轮增压器浮动轴承等关键运动部件提供清洁润滑介质。更换作业时无需拆解周边管路，仅需松开旧滤清器旋装接口、清理基座结合面、更换密封胶圈后拧紧新滤芯即可，配套的六角头紧固螺栓用于将滤清器座总成固定在缸体预制的安装凸台上，螺栓轴向预紧力需严格控制在工艺要求范围内，避免铝合金基座受力变形导致结合面渗油。

　　结构设计层面，滤清器座采用铸铝材质一体成型，整体呈偏心圆盘加侧置安装耳的布局形态，主体圆盘内腔为滤芯容纳腔，端面加工有标准旋装螺纹与环形密封槽，侧部延伸出的方形安装耳上开设贯通螺栓孔，孔位与缸体侧部的螺纹安装孔一一对应，安装耳与圆盘主体之间设置加强筋过渡，既降低铸件壁厚不均带来的缩孔风险，又能承受螺栓拧紧时的局部挤压应力。基座侧壁预留的圆形通孔为油路工艺孔，加工完成后通过钢球压装封堵，保证内腔油道的密封性能。配套紧固螺栓为标准六角头带肩结构，螺杆部分按发动机安装空间设计有效旋合长度，轴肩端面加工平整，拧紧后与滤清器座安装耳表面完全贴合，六角头尺寸适配常规套筒扳手操作，在发动机舱紧凑的布局空间内预留足够的扳手摆动余量，避免维修作业时与周边进气管道、线束支架发生干涉。

　　安装边界校核是该类零部件建模的核心要点，滤清器座圆盘外圆需与周边发动机悬置支架、发电机壳体保持至少十毫米以上的安全间隙，防止车辆运行振动过程中出现磕碰磨损；螺栓轴线需与缸体安装面保持垂直，偏心角度偏差控制在一度以内，避免拧紧过程中螺纹受侧向力出现滑牙；滤清器座下端面与油底壳上沿的垂直距离需满足滤芯旋装拆卸空间要求，保证旧滤芯拧下时可直接向下取出，无需抬升发动机或拆解其他附属部件。内腔流道设计上，进油通道沿圆盘切线方向布置，利用机油旋流效应预先沉淀大颗粒杂质，减轻滤纸过滤负荷，出油通道位于圆盘中心正上方，与滤芯中心密封圈精准对接，防止未经过滤的旁通机油直接进入主油道。

　　建模过程中完整还原了铸件的拔模斜度、安装面的加工余量、螺纹段的牙型细节以及密封槽的截面尺寸，所有配合面的公差标注逻辑与实际量产图纸保持一致，结构工程师可直接基于该模型开展维修工装设计、机舱布局干涉检查以及替代滤芯的适配性验证，也可作为柴油发动机润滑系统教学演示的具象化载体，清晰展示机油滤清器的安装定位逻辑与油路走向关系。
