小型柴油拖拉机DW10型油底壳结构

　　油底壳位于柴油发动机机体最下方，是小型柴油拖拉机润滑系统中承担机油储存、沉淀、散热与下部封闭作用的核心壳体件。该结构围绕PSA DW10系列柴油发动机的下部轮廓展开，整体采用深腔薄壁箱体形式，上开口与缸体下平面配合，四周设置连续安装法兰，法兰面上均匀布置螺栓孔，用于保证装配后的密封可靠性。

　　从实际使用场景看，这类油底壳主要适配小型柴油拖拉机及相近农用动力设备。拖拉机作业环境中尘土、泥水、秸秆碎屑较多，发动机频繁处于低速大负荷工况，机油在循环后回流至油底壳，需要在壳体内完成暂存、杂质沉降和热量散发。壳体下部深度较大，可在有限整机宽度内形成足够储油容积；底部轮廓结合发动机舱与车架避让关系进行收束，避免在田间颠簸、坡道作业或转向时与底盘构件发生干涉。

　　结构设计上，上部法兰不是简单平板，而是随缸体结合面形成带折弯和加强过渡的边框。螺栓孔沿法兰周边连续分布，靠近转角和长边受力位置均有布置，装配时可使密封垫压力分布更均匀，减少局部渗漏风险。法兰与侧壁之间保留过渡圆角，既有利于冲压或焊接成型时控制应力集中，也能提高壳体在振动工况下的抗疲劳能力。侧壁采用大面积薄板围合，局部通过折边、弯折和型面变化提高刚性，避免单纯依靠增加板厚而导致重量上升。

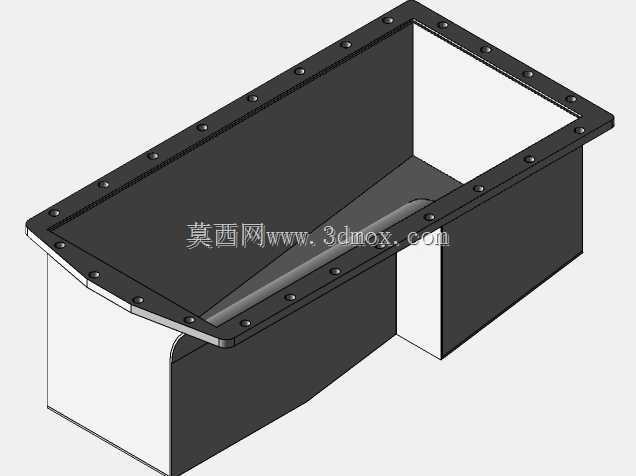

　　腔体内部并非规则矩形盒体。模型中可以看到侧壁高度随发动机下部结构差异变化，一侧形成较深储油区，另一侧根据曲轴、连杆运动包络和机体凸出结构进行让位。这样的轮廓处理很关键：油底壳距离曲轴回转区域较近，若内腔边界处理不当，发动机运转时可能出现运动件碰擦；若让位过大，又会损失机油容量并降低壳体刚度。设计时需要同时核对曲轴最低位置、连杆大头运动轨迹、机油泵吸油口位置以及整机倾斜工况下的机油液面。

　　在润滑功能方面，深腔区域通常对应机油集滤器和吸油盘所在位置。拖拉机在坡地耕作、转弯或短时倾斜时，机油会在壳体内晃动，合理的深池形状能够让吸油口尽可能浸没在油液中，降低吸入空气的概率。壳体较大的外表面还可参与散热，机油回流后沿壁面流动，将部分热量传递给外部空气。对于农用柴油机而言，这种被动散热能力虽然不如独立冷却器显著，但在持续作业中对稳定机油温度有实际帮助。

　　安装边界方面，三维结构需要重点控制上部法兰的平面度、螺栓孔位置度以及法兰相对缸体结合面的贴合范围。法兰外轮廓决定发动机下线装配时油底壳能否从下方顺利推入，侧壁最低点则决定拖拉机离地间隙。模型呈现的狭长矩形开口和向下延伸的不等高深腔，说明其外形尺寸受发动机长度、车架宽度和前桥摆动空间共同约束。设计评审时，不仅要检查壳体本身壁厚和螺栓间距，还要把油底壳放入整机底盘环境中核对静态间隙、发动机悬置变形后的位移以及维修时放油空间。

　　从制造角度看，该类壳体适合采用钢板冲压、折弯后焊接或拼焊的工艺路线。法兰边、侧壁和底部型面均需要保持较好的尺寸一致性，焊缝位置应避开高振动疲劳区，并在后续清理中保证内腔无焊渣和杂物。内腔清洁度对发动机寿命影响直接，任何残留金属屑都可能随机油进入轴瓦或机油泵。壳体外部的棱角和过渡面则需要兼顾涂装附着与日常维护，避免形成容易积泥且难以清理的封闭凹槽。

　　在三维建模过程中，应先依据缸体下平面建立安装基准，再按螺栓孔序列确定法兰骨架，随后完成侧壁、底部让位和加强折边。建模不能只追求外观相似，还要把密封面、孔位、内腔容积、最低油面、运动包络和底盘间隙一并纳入检查。对于结构设计人员来说，油底壳虽然不是发动机中最复杂的零件，却同时关联润滑、密封、NVH、制造工艺和整车布置，任何一个边界考虑不足，都可能在样机装配或田间作业阶段暴露为漏油、吸空、磕碰或维护困难等问题。
