柴油发动机凸轮轴后端密封盖板结构

　　凸轮轴后端盖板在柴油发动机上承担的并不是单纯“遮挡板”的作用，它位于缸体或正时传动区域的端部，需要同时处理密封、定位、避让和装配边界等多项约束。该类零件常见于乘用车、轻型商用车以及部分工业动力机组的配气机构端部，尤其在凸轮轴从缸体后侧伸出、正时齿轮或信号触发结构靠近后端布置时，盖板的轮廓往往不能做成规则圆形。实际布置中，缸体后端面上会分布螺栓孔、油道、加强筋、传感器安装位以及相邻壳体的接合面，盖板必须在有限空间内贴合这些边界，既不能与运动件发生干涉，也要保证维修时能够顺利拆装。

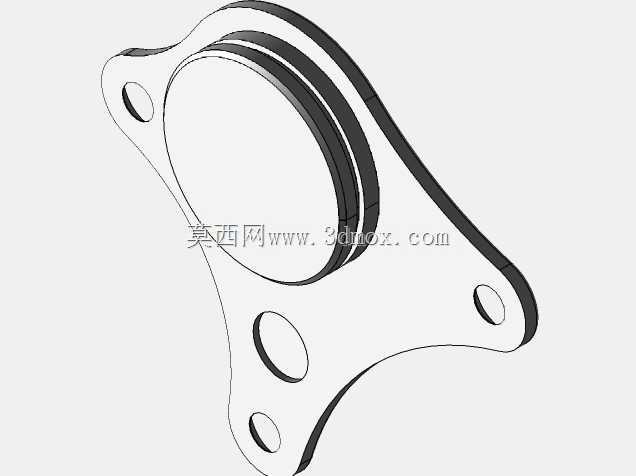

　　从结构形态看，该盖板围绕凸轮轴端部形成较大的圆形密封区域，外圈带有连续的贴合边和阶梯状止口，用于容纳油封或形成轴向定位面。中心孔周边的环形凸台具有明确的高度差，这种设计并非为了造型，而是为了让油封座、缸体加工面和盖板本体之间形成稳定的压紧关系。若盖板平面过于单薄，螺栓预紧后容易产生局部翘曲，长期承受机油脉动和温度循环后，密封面会出现微间隙，最终导致渗油。因此在三维建模时，环形区域通常保留较厚的实体壁，并通过过渡圆角分散应力。

　　板件向外延伸出不规则的安装耳，三个以上的小孔分布在不同方位，用于穿过固定螺栓。孔位并非均匀排布，而是随缸体后端可用空间展开：一侧耳片较窄，适合靠近机体侧壁；另一侧轮廓拉长，以跨过内部加强筋或避让邻近部件；下部孔位则兼顾装配工具的进入角度。每个安装孔周围都形成局部凸台，使螺栓压紧力能够直接传递到接合面，而不是让薄板整片受力。对于需要反复拆装的发动机端盖，这种局部增厚结构比单纯加大板厚更有效，也有利于控制零件重量。

　　盖板外形的曲线过渡较多，原因在于发动机后端空间紧凑。凸轮轴、曲轴箱壁、正时罩壳、线束支架以及燃油或润滑系统附件之间的间隙往往只有数毫米到十几毫米。设计时先依据缸体接合面确定密封轮廓，再根据周边零件的包络体修剪外边界，最后在满足螺栓扳手空间的前提下修整耳片形状。图中盖板一侧呈细长弧形延伸，正是为了绕过机体凸起结构；边缘小孔的轴线与主密封面保持垂直，可保证装配时螺栓受力方向一致，避免因斜拉造成密封垫滑移或盖板偏移。

　　在功能上，该零件主要防止机油从凸轮轴后端外泄，同时阻挡灰尘、泥水和清洗液进入正时腔或轴承区域。若内部配置油封，盖板的止口直径、倒角和同轴度就十分关键：倒角过小，油封压装时容易卷边；止口过松，油封可能随轴转动或在振动中松脱；止口过紧，则会造成橡胶外圈损伤。盖板背面与缸体之间可采用密封垫、涂胶或成型密封带，具体取决于批量生产工艺和售后维修习惯。对于柴油发动机，冷热交替频繁，机体热膨胀量与盖板材料并不完全一致，因此螺栓孔通常预留合理间隙，使零件在温度变化时有微量调整余地。

　　建模过程中，外形草图需要先锁定主孔中心和安装孔坐标，再建立接合面基准。圆形密封区采用回转特征形成阶梯壁厚，外伸耳片通过拉伸与主体合并，孔位周边添加凸台和沉孔。圆角不能只按外观处理，内壁转角处的圆角影响铸造或模充时的材料流动，外壁圆角则影响应力集中和涂装附着。若采用冲压钢板，轮廓边缘还要考虑拔模和折弯半径；若采用压铸铝合金，则需关注壁厚均匀性，避免厚大凸台与薄板交接处产生缩松。

　　安装边界方面，盖板的外侧平面应低于或齐平于发动机后端允许的最大包络，不能侵占变速箱、飞轮壳或附属支架的装配空间。螺栓头高度、垫圈厚度以及套筒回转直径都要在装配模型中校核。维修场景下，工人通常在发动机已装车的状态下拆装端盖，因此孔位附近需要预留扳手角度，耳片外缘也不宜过于贴近线束接头。盖板下部轮廓若靠近油雾区域，可设置合理的导流斜面，使少量凝结机油沿内壁回流，而不是积聚在密封槽内。

　　从配气机构整体看，凸轮轴后端盖板虽小，却直接影响发动机的清洁度和可靠性。设计时需要把密封半径、螺栓分布、材料弹性、热变形、装配工具和周边运动包络一起纳入校核。三维模型中每一处凸台、开孔和曲线边界，都对应着实际机体上的空间限制或功能需求；脱离这些约束去追求规则外形，往往会在装机阶段出现干涉、渗漏或维修困难。
