PSA DW10八英寸离心离合器飞轮总成

　　这套传动端总成对应PSA DW10系列柴油动力单元的飞轮侧配套结构，将8英寸规格离心离合器与发动机飞轮整合为同轴装配组件，在轻型商用车、小型工程机械、固定式柴油动力机组这类需要随转速自动接合动力的场景中十分常见。离心离合器本身不需要额外的操纵机构，当动力输入侧转速上升到设定阈值，蹄块在离心力作用下向外甩开，摩擦面贴合外圈鼓体内壁，依靠摩擦力把扭矩传递到从动侧；转速回落后蹄块在复位弹簧拉力下收回，主从动部分自动脱开，怠速工况下负载端不会被带动，既能降低怠速运转阻力，也能避免低速熄火，启动时还能减小启动马达的带载负荷。

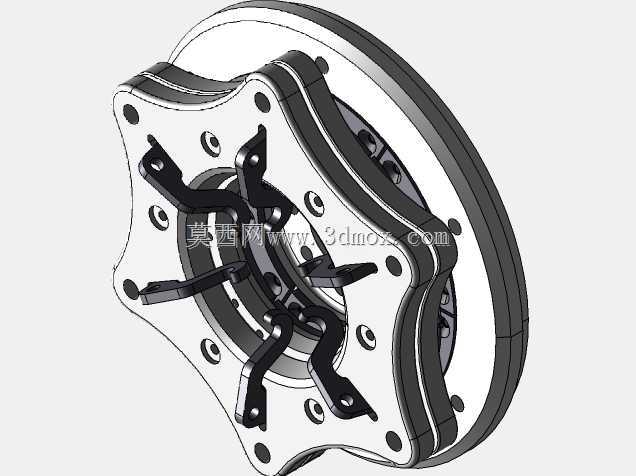

　　从结构布局来看，组件最外侧是大直径飞轮盘，盘面上沿圆周分布多组安装通孔，既承担发动机曲轴输出的惯量储能作用，利用自身转动惯量平滑柴油发动机做功冲程的转速波动，也作为离合器蹄块组件的安装基体。六组弧形离合蹄块沿周向均布在飞轮内侧，每块蹄块通过铰接支点固定在飞轮端的支架上，摩擦片附着在蹄块外圆弧面，复位弹簧跨接在相邻蹄块之间，把蹄块常态拉向轴心方向。蹄块的铰接位置、重心偏移量和弹簧刚度直接决定接合转速：重心离轴心越远、弹簧预拉力越小，接合转速越低；反之则需要更高转速才能完成接合。设计时需要平衡起步平顺性与传扭能力，接合转速过低会在怠速区间出现半联动滑磨，摩擦片长时间打滑升温过快；接合转速过高则起步滞后，低速工况下容易出现动力脱开。

　　外圈的鼓形从动壳体和飞轮同轴布置，蹄块甩开后摩擦面压紧的就是这个鼓体内圆柱面，鼓体端面向外延伸出连接法兰，法兰上的孔位用于对接后续变速箱输入轴或者工作机的输入端。整个组件的轴向尺寸需要严格匹配发动机缸体后端面与变速箱钟形壳之间的安装空间，飞轮外圈的齿圈轮廓、离合器鼓体外径都不能和钟形壳内壁发生运动干涉。径向边界上，蹄块甩开至最大行程时，摩擦片外圆要和鼓体内圆完全贴合，同时蹄块内侧的铰接座、弹簧挂钩不能和中心轴套、轴承部位发生碰擦。

　　建模过程中需要重点处理几处配合关系：一是飞轮与曲轴输出端的止口定位配合，中心孔的同轴度直接决定整套离合器旋转时的动平衡精度，高速旋转时哪怕很小的偏心量也会产生明显振动；二是蹄块铰接销与销孔的间隙，间隙过大会导致蹄块甩开时出现晃动，摩擦面贴合不均，局部偏磨，间隙过小则热态下销孔膨胀容易卡滞；三是摩擦片与鼓体之间的设计间隙，静止状态下蹄块摩擦面和鼓体内壁要保留均匀的微小间隙，保证怠速脱开时完全没有拖滞，间隙不均匀会导致部分蹄块提前接触，出现半联动异响。

　　实际工况里，这套总成还要承受频繁的滑磨热负荷，起步阶段从动侧转速从零上升到和输入侧同步的过程中，摩擦面滑磨产生的热量会传递到飞轮和鼓体上，因此盘体上预留的多处镂空孔位除了减重之外，也能带动腔体内空气流动，辅助散热。周向分布的多组蹄块设计让摩擦力沿圆周均匀作用，接合过程中径向力相互抵消，不会给曲轴轴承带来额外的径向载荷。复位弹簧的疲劳寿命也是设计校核的重点，长期循环拉伸后弹簧力衰减会让接合转速逐步降低，严重时怠速工况就出现带载拖滞，因此弹簧的行程、预紧力和疲劳循环次数都要和蹄块重量、目标接合转速匹配计算。

　　安装边界上，飞轮端面的螺栓孔位对应曲轴法兰的安装孔分布，离合器从动鼓的输出法兰孔位则匹配下游传动系统的输入接口，轴向定位依靠曲轴端的止口台阶和轴承支撑，装配完成后整套旋转件需要做整体动平衡校验，去除不平衡量，避免高转速下振动传递到整车动力传动链。
