紧凑型柴油拖拉机DW10钟形连接罩壳

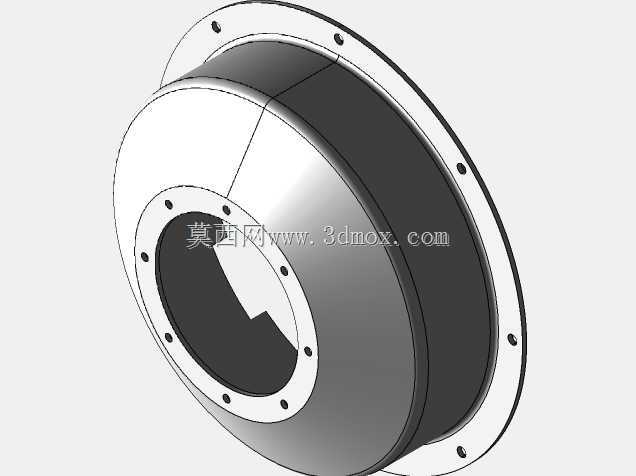

　　钟形罩在紧凑型柴油拖拉机动力传动链中承担发动机与传动执行端之间的过渡连接作用，这类罩壳不是单纯的外观防护件，而是同时参与定位、密封、载荷传递和周边部件避让的结构件。DW10钟形罩的外形呈阶梯回转壳体特征，大端法兰沿圆周布置连接孔，用于与发动机侧机体或飞轮壳体形成刚性贴合；小端法兰孔位朝向传动侧，用于对接离合器、拔取器或相关传动组件。壳体中段采用较大的弧形包络面，将内部旋转部件容纳在封闭空间内，既减少泥水、秸秆碎屑和粉尘进入，也能在检修时为拆装工具保留明确的操作边界。

　　从整机布置角度看，紧凑型柴油拖拉机的发动机舱空间紧张，钟形罩需要在有限长度内完成动力端与传动端的轴线衔接。设计时首先要确定两端法兰的同轴关系，大端止口和小端止口的中心轴线必须保持一致，否则会造成连接后传动部件偏心、螺栓受附加弯矩、密封面贴合不均等问题。模型中法兰孔沿圆周均布，孔位数量和节圆位置直接决定安装互换性；壳体侧壁厚度在视觉上呈现连续过渡，这种处理有利于铸造或成型过程中的材料流动，也能避免局部应力集中。

　　实际使用场景中，拖拉机常处于田间低速重载工况，起步、换挡、牵引农具和颠簸路面都会使动力连接处承受交变载荷。钟形罩通过大法兰面分散螺栓预紧力，借助筒状壳体维持两端相对位置，使发动机输出端与传动输入端之间形成稳定的安装基准。罩壳内部需要预留飞轮、离合器或拔取机构的运动空间，因此内腔不能只按外轮廓简单等厚处理，而要结合旋转件最大外径、拆装行程、螺栓工具空间以及热膨胀间隙进行包络校核。若内腔余量过小，运行中可能出现干涉摩擦；若余量过大，则会增加整机宽度和重量，挤占散热器、管路和车架的布置空间。

　　该罩壳的外形尺寸边界主要由三部分约束：一是大端法兰外径和螺栓孔节圆，决定其与发动机侧的连接范围；二是小端法兰孔径和端面位置，决定传动侧组件的伸入深度；三是壳体外圆最大轮廓，决定其在拖拉机机架内的通过性。安装时，大端面需要与配合面保持平整贴合，法兰孔应与机体孔位一一对应，螺栓拧紧顺序通常按圆周交叉方式进行，以保证止口受力均匀。小端接口则要关注对接件的轴向定位，防止传动组件伸入过多或不足。

　　结构设计上，钟形罩外缘法兰保留了较宽的贴合带，能够提高连接刚度并改善密封性能；筒身与法兰交接处通过圆滑曲面过渡，减少截面突变。侧面轮廓并非完全规则圆柱，而是根据内部零件外形和外部安装空间形成局部台阶，这种形态在三维建模时需要重点处理回转面、法兰面、孔特征和过渡曲面之间的连续性。对于结构设计人员而言，建模不能只追求外观相似，还要把止口直径、孔位节圆、法兰厚度、壳体包络面和安装方向表达清楚，因为这些特征会直接影响后续工程图、装配校核和加工制造。

　　在设备维护中，钟形罩还为动力连接区域提供检修基准。拆卸周边螺栓后，罩壳可将内部连接部位暴露出来，便于检查离合器、拔取器、紧固件和密封状态。由于拖拉机作业环境中泥土、油污和水分较多，罩壳下缘及连接面的形态还应考虑排水、避污和清洁便利，避免杂物在折角处长期堆积。总体来看，DW10钟形罩的核心价值在于以紧凑的壳体轮廓完成动力端连接、运动件防护和安装基准统一，其结构既要满足强度和刚度要求，也要兼顾整机布置、装配工艺和田间维护的实际需求。
