小型柴油拖拉机发动机前侧安装板

　　该结构件面向小型柴油拖拉机动力总成前端布置，用于PSA DW10发动机前侧附件、悬置点与周边管路的安装衔接。板件处于发动机前端较紧凑的空间内，既要承担附件固定和局部载荷传递，也要避让皮带轮、管路、线束及维护操作区域，因此整体没有采用规则矩形板，而是形成沿发动机前端轮廓延伸的异形薄板结构。

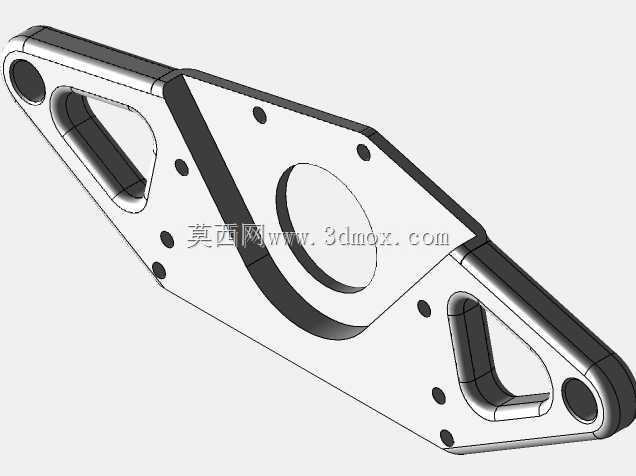

　　从外形上看，安装板主体为长条形金属板，中部设置较大的圆形开孔。该圆孔并非单纯减重结构，而是围绕发动机前端轴系、轮系或相关附件的通过与避让需求布置，使板件能够跨越前端功能区域，同时保留两侧连接边。圆孔周边保留连续材料带，用于维持板件在螺栓预紧和振动工况下的刚度，避免开孔后出现局部柔性过大。

　　板件左右两端各设置较大的通孔，可作为主安装孔或定位连接孔，用于与发动机机体、支架或拖拉机机架侧连接件配合。两端孔位靠近板件外缘，孔周材料分布较完整，能够分散螺栓压紧力。沿板件长度方向还分布多个小孔，这些小孔分别对应附件固定、支架连接、管路卡箍安装或工艺装配需求。孔位并非均匀排列，而是根据前端附件实际位置进行偏移，体现出按装配边界反推结构的设计思路。

　　板体两侧开设近似三角形或梯形的大镂空区域，主要作用是降低零件重量并减少材料占用。镂空位置选在受力路径相对次要的区域，避开中部大开孔和两端主连接孔之间的主要传力带。镂空边缘采用圆滑过渡，减少尖角带来的应力集中；同时，镂空后形成的边框仍保持连续，使板件在纵向拉伸、螺栓压紧和发动机振动条件下具备足够的约束能力。

　　该零件的设计重点在于安装边界协调。发动机前端通常集中皮带轮、张紧轮、发电机、水泵、空调压缩机或液压泵接口等部件，拖拉机机型还会受到机罩、车架纵梁和散热系统布置限制。安装板需要在有限空间内提供多个安装基准面，因此板面采用近似平面的主体形式，便于铣削、冲压或切割后保证贴合；局部厚度和边缘轮廓则根据连接点位置进行加强与切除。

　　在实际使用中，板件通过螺栓组固定在发动机前侧或相邻支架上，承担附件定位和辅助支撑作用。工作时，发动机自身振动、皮带张力变化以及拖拉机田间作业产生的冲击，都会通过连接点传递到板件。为此，结构上把主孔、附件孔和加强边布置在同几条主要载荷路径上，使螺栓力能够沿板体边框和中部环形材料区传递，而不是集中在单薄悬伸区域。

　　从建模角度看，该类零件适合先依据发动机前端包络面建立外形草图，再确定主安装孔、避让孔和附件孔的坐标。中部圆孔与两端主孔应优先约束位置，小孔则按照装配件接口逐一布置。镂空轮廓需要与孔边保持合理间距，避免切割后孔壁到外边缘距离过小。完成实体后，还应结合螺栓分布检查板件在压紧状态下的贴合面、工具操作空间以及与旋转件之间的安全间隙。

　　板件外轮廓带有折线和斜向边，并非仅为造型处理，更多是为了避开相邻部件并缩小无效材料区域。边缘宽度在主受力段较宽，在非连接区域逐渐收窄，形成轻量化与刚度之间的平衡。对于小型柴油拖拉机而言，这类前侧安装板虽然不属于发动机核心运动件，但直接影响前端附件装配可靠性和维修可达性，孔位偏差或板面干涉都会导致现场装调困难。

　　在结构验证时，需要重点关注中部圆孔周围、两端主孔孔壁以及镂空区域内侧过渡圆角。若板厚较薄，螺栓紧固区可能出现压陷或微动磨损；若孔位靠近边缘，则可能在振动中产生裂纹倾向。合理的做法是在连接孔周围保留足够边距，在附件集中安装区增加局部宽度，并让镂空形状顺应主传力方向。

　　整体而言，该安装板体现的是农用柴油发动机前端集成布置的典型设计方式：以一块异形板完成多附件安装、空间避让和载荷传递，在保证装配接口准确的前提下，通过大开孔、侧部镂空和非均匀轮廓实现减重。其结构逻辑清晰，孔位特征明确，适合用于拖拉机动力总成前端布置分析、发动机附件支架设计以及钣金或切割类机械零件建模参考。
