小型柴油拖拉机PSA发动机后安装背板

　　这块环形安装背板面向小型柴油拖拉机的PSA DW10系列动力单元配套场景，属于发动机本体与外围附属部件之间的过渡连接构件，在整机动力舱布局里承担定位、承载与密封衔接的多重作用。从整机布置逻辑来看，拖拉机作业工况远复杂于普通道路车辆，田间犁耕、转运、带载拖拽时动力舱持续承受低频大扭矩振动，秸秆碎屑、泥水、扬尘也会持续侵入安装结合面，这类背板不能按普通装饰盖板或者薄垫片思路设计，必须同时兼顾结构刚性、安装容错和长期服役的抗变形能力。

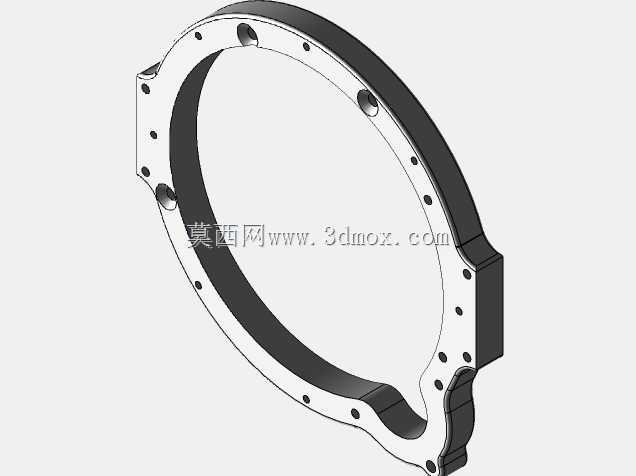

　　从外形轮廓上看，构件主体为大直径环形盘体，并非规则正圆：环体一侧延伸出异形凸耳结构，对应发动机缸体侧的局部安装凸台，环周按相位分布多组不同孔径的通孔与沉孔，部分孔位做了锪平处理，保证螺栓锁紧时端面完全贴合，不会出现局部点接触导致的预紧力衰减。环体截面采用阶梯变厚度设计，靠近外圈密封带的区域厚度更大，用来承接结合面的压合力，内侧环壁做了减薄挖空，在不削弱核心承载路径的前提下控制构件整体自重，避免动力舱前端附加质量过大带来的振动模态偏移。

　　实际装机时，这块背板布置在发动机飞轮侧与后罩壳、附属传动组件之间：环形内圈避让曲轴后端输出的回转空间，保证飞轮、离合器组件运转时不会和盘体发生运动干涉；环周的孔组分别对应缸体后端螺纹孔、外围附件支架安装位，不同孔径的孔位做了防错排布，装配时工人无需反复对位，错孔无法穿入螺栓，从结构上避免流水线装反、装错的问题。外侧延伸的异形凸耳并非多余造型，而是对应拖拉机机架侧的辅助支撑点，作业中发动机输出大扭矩时，反作用力会通过这个凸耳分流传递到机架，避免所有载荷都集中在缸体主连接螺孔上，降低缸体螺纹孔长期受交变拉力出现滑牙、开裂的风险。

　　设计阶段首先要锁定的是安装边界：第一步先对齐发动机缸体后端的结合面基准，把所有主连接孔的位置度公差控制在合理区间，孔位相对基准中心的角度偏差不能过大，否则批量装配时会出现螺栓强行别入的情况，带来附加装配应力。环形内孔的直径要留出足够的安全间隙，既要避让曲轴、飞轮的回转包络，也要考虑拖拉机长期作业后动力总成悬置出现的少量位移余量，避免极限工况下运动件剐蹭背板。结合面的平面度需要严格管控，整个环形密封带区域不能有翘曲，否则压紧后会出现局部缝隙，田间泥水渗入结合面后，不仅会污染内部离合器腔，长期积水还会导致接合面锈蚀，后续拆解维护时构件会和缸体粘连难以分离。

　　壁厚分配上完全遵循载荷流向：主螺栓孔周边做局部凸台加厚，把螺栓锁紧的预紧力均匀扩散到整个盘体，避免孔周局部应力集中；环体上几处大开孔的边缘都做了圆角过渡，没有尖锐转角，消除应力集中点，应对拖拉机作业时持续的交变振动。构件材质选用常规铸铁或厚钢板冲压焊接均可，铸铁件的阻尼特性更好，能吸收柴油机工作时的高频振动，冲压焊接件重量更轻，适配不同成本定位的机型选型。

　　在整机维护场景里，这块背板也承担了检修窗口的定位基准作用，拆解后端离合器、检查飞轮螺栓时，拆下外围附件后无需完全吊下发动机，背板的环形开口可以留出操作空间，孔位也可以作为后续维修时对位的基准，大幅降低田间售后维护的拆装难度。整个构件没有复杂的异形曲面，所有特征都围绕装机可靠性、装配效率和工况适应性展开，每一处凸台、每一个孔位的相位都对应实际动力舱的布局需求，没有冗余设计。
