PSA DW10膨胀箱法兰连接结构

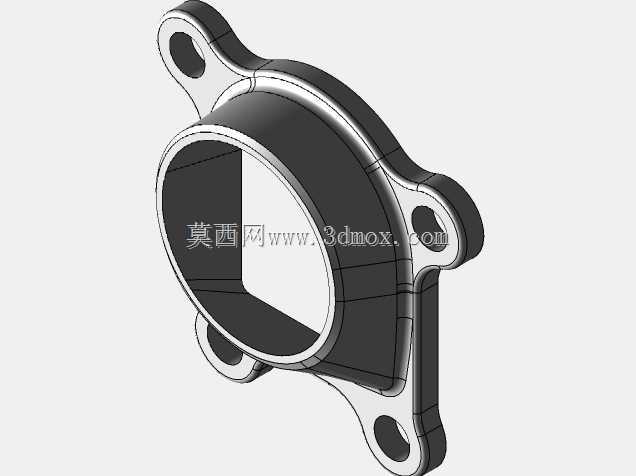

　　PSA DW10系列柴油动力总成在乘用车与轻型商用车冷却回路中，膨胀箱承担冷却液储液、气液分离与系统压力补偿作用，膨胀箱法兰作为箱体与外接管路、缸体接口之间的过渡连接件，其密封可靠性、安装定位精度与抗振耐久性能直接影响冷却系统的长期运行稳定性。该法兰采用三耳式安装布局，主体为带中心贯通腔的阶梯筒状结构，法兰盘沿周向延伸出三个带安装通孔的固定支耳，支耳位置依据发动机舱周边安装点位的空间分布进行匹配设计，安装时通过螺栓穿过支耳通孔将法兰压紧在对接端面，配合密封垫片实现冷却液通路的静密封，中心筒腔一侧对接膨胀箱箱体接口，另一侧连通冷却循环管路，保证冷却液在膨胀箱与主循环回路之间顺畅流通，同时为系统内溢出的高压气体提供泄压通道，避免冷却回路出现气阻、局部过热等故障。

　　从结构设计逻辑来看，法兰主体筒段采用变径阶梯造型，不同直径段分别适配箱体侧的插接深度与管路侧的对接口径，筒壁厚度经过受力校核，既能够承受冷却系统正常工作时的内部压力波动，也可抵御车辆运行过程中发动机传递的持续振动，避免筒壁出现应力开裂。三个安装支耳并非对称均匀分布，而是结合发动机舱内周边部件的避让空间、螺栓装配时的工具操作空间进行点位优化，支耳与主体筒段之间设置平滑过渡的加强圆角，分散螺栓压紧力与振动载荷在连接处产生的应力集中，防止支耳在长期交变载荷下发生断裂。法兰对接端面加工有平整的密封贴合面，平面度控制在密封件允许的公差范围内，保证垫片受压均匀，不会出现局部密封不严导致的冷却液渗漏问题。

　　在实际装车场景中，该法兰所处的安装区域周边分布有缸体水套接口、线束、油管等相邻部件，设计阶段需要充分核对安装边界：法兰整体外轮廓的最大回转半径需与周边部件保留足够的安全间隙，避免车辆运行中因部件位移、振动产生干涉摩擦；三个安装孔的孔位坐标、孔径大小与对接件上的螺纹孔完全对应，装配时无需额外修磨即可实现快速对位，降低生产线装配工时。法兰中心流道的通径经过流量匹配计算，既满足膨胀箱补液、排气时的介质流通需求，也不会因通径过大导致法兰整体占用空间超出舱内布局限制。筒段接口处的限位台阶可保证对接管路或箱体接头的插入深度一致，装配后卡箍或密封件的位置处于设计指定区域，避免出现插接过浅导致的脱管风险，或是插接过深挤压内部流道造成通流面积减小的问题。

　　针对柴油发动机工作时振动幅度大、舱内温度变化范围广的特点，法兰结构在细节上做了多处适应性设计：支耳安装孔周边局部增厚，补偿螺栓预紧力对孔壁造成的挤压应力；筒段外壁的加强筋沿轴向布置，在不明显增加整体重量的前提下提升筒身的刚性，降低流体压力脉动引发的结构共振。密封端面的粗糙度按照静密封要求设定，既不会因表面过于粗糙导致垫片无法填充微观凹隙形成泄漏通道，也不会因表面精度过高不必要地提升加工成本。在维修售后场景中，该法兰的三耳布局允许操作人员在有限的舱内空间内依次对三个螺栓进行拆装，无需拆卸周边大型部件即可完成法兰或密封垫片的更换，维保便捷性较好。

　　建模过程中需要重点还原支耳过渡圆角、阶梯筒段的壁厚变化、密封端面的台阶特征以及安装孔的沉头结构，这些细节直接关系到后续3D打印样件的装配验证、密封性能测试结果，也能为工程人员做干涉检查、流场分析提供准确的几何依据。
