深沟球滚动轴承教学演示结构

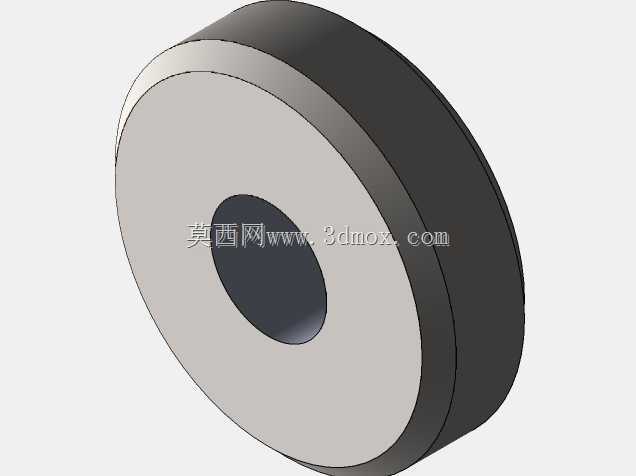

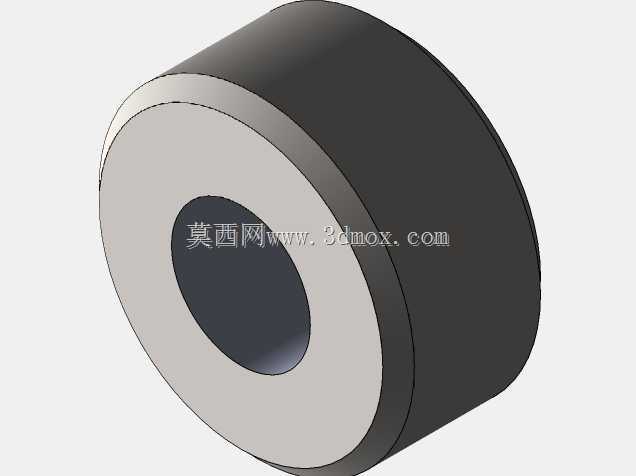

　　这套结构围绕常见深沟球轴承展开，模型将外圈、内圈、滚动体以及保持架之间的装配关系完整呈现，适合用于机械基础件教学、传动方案校核、设备维护演示以及小型旋转机构的结构参考。轴承在工程中承担径向支承，同时可承受一定比例的双向轴向载荷，广泛出现在电机轴端、输送辊筒、减速器输入输出轴、农机轮轴、小型风机、实验台架以及自动化输送线中。其核心作用不是提供动力，而是在轴与机座之间建立低摩擦、高定位精度的旋转界面，使轴系在运转时保持稳定的径向间隙和轴向位置。

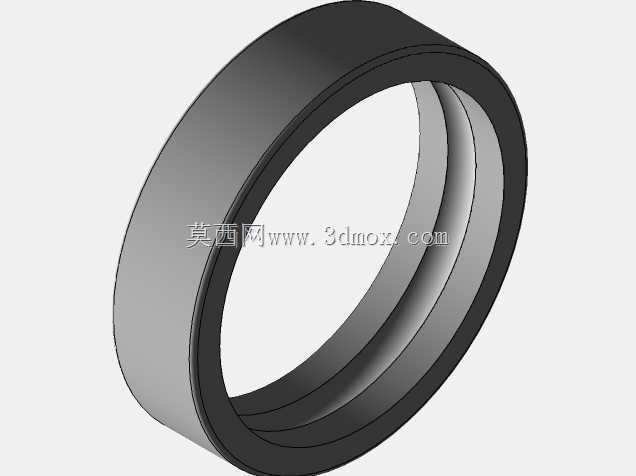

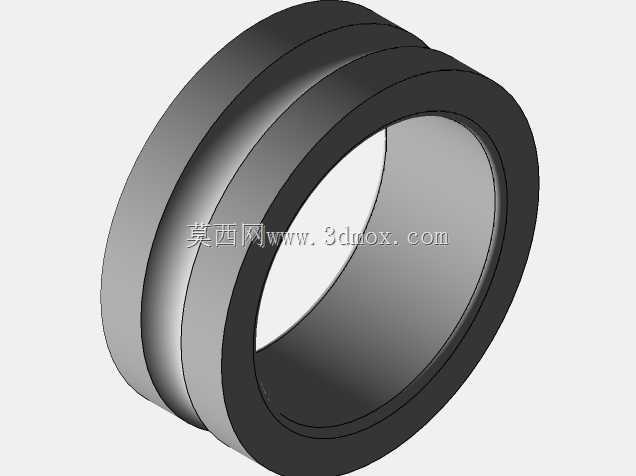

　　从结构组成看，外圈通常装入轴承座或机座孔内，内圈随轴一起旋转，中间的球形滚动体沿滚道循环滚动。保持架将各滚动体均匀分隔，避免相邻球体在高速运转时相互接触、摩擦和卡滞。模型中可以清楚看到滚动体被约束在内外滚道之间，球体与滚道形成点接触特征，这也是深沟球轴承摩擦阻力较小、启动转矩较低的重要原因。对于轻载、中高速、结构空间受限的旋转部位，这类轴承比滑动轴承更便于标准化选型和快速更换。

　　设计时首先要确定轴径与轴承内径的配合关系。内圈与轴一般采用过渡或小过盈配合，防止运转时内圈相对轴发生蠕变；外圈与座孔则根据载荷方向、装拆频率和热膨胀需求选择较松或较紧的配合。轴承宽度、外径和倒角尺寸会直接影响安装边界，轴肩高度不能超过内圈倒角允许范围，否则装配时会顶住圆角而无法到位；座孔挡肩同样要留出拆卸空间，方便后期使用拉马或压装工具维护。若忽略这些边界，即使三维模型外观正确，实际装配也可能出现端面贴合不实、预紧异常或拆卸困难。

　　滚道截面形状是承载能力的关键。深沟球轴承的滚道曲率半径略大于钢球半径，使球体在受载时能够形成稳定接触区。径向载荷作用下，载荷并非由全部滚动体平均承担，而是沿承载区分布，位于载荷方向附近的球体承受较大接触应力。选型时需要结合轴系转速、预期寿命、载荷大小、润滑方式和安装空间综合判断，不能只按外径或内径简单替换。对于冲击载荷明显、偏心较大或轴向力占主导的场合，还应与角接触球轴承、圆锥滚子轴承或调心轴承进行对比。

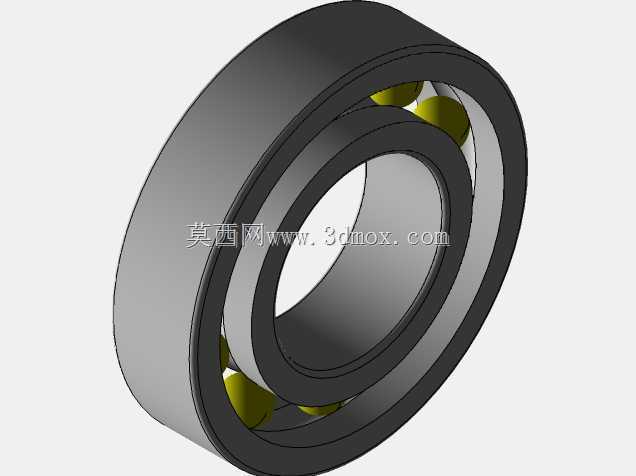

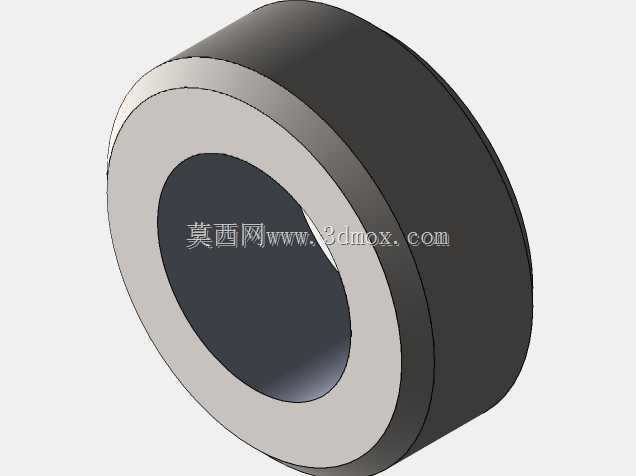

　　该模型在教学演示中具有直观价值。剖切视角能够展示钢球如何嵌入内外圈滚道，保持架如何限制球体间距，以及轴承端面、倒角和环形轮廓之间的关系。对初学者而言，这种可视化结构比二维剖面图更容易理解装配顺序：通常先将保持架与滚动体组合放入内圈外侧，再压入外圈，或通过轴承专用装配方式完成合套。实际设备装配中，则多采用整体轴承压装，压装力应作用在配合圈上，例如内圈与轴过盈时压内圈端面，外圈入座孔时压外圈端面，不能通过滚动体传递压装力，否则会在滚道表面形成压痕。

　　润滑与密封也是轴承使用中不可忽视的部分。开放式轴承需要在箱体或轴承座内设置润滑脂或润滑油通道，依靠润滑膜降低钢球与滚道、保持架之间的摩擦，并带走部分热量。带防尘盖或密封圈的标准化轴承可在较长周期内免维护，适用于粉尘较多、维护空间有限的设备。模型虽然以结构展示为主，但在后续细化时可补充密封件、挡圈、润滑孔和轴承座配合面，使轴系设计更加完整。

　　在外形尺寸方面，轴承属于高度标准化的回转零件，内径、外径、宽度和圆角半径共同决定安装空间。轴系布置时要在轴承两侧预留锁紧螺母、止动垫圈、端盖或弹性挡圈位置；若采用背对背、面对面或串联布置，还需考虑轴向预紧和热伸长。深沟球轴承单独使用时结构简单、占用轴向空间小，适合教学机器人、小型传送带辊轮、模型车轴以及实验装置转轴。对于学校项目中的小型机器人轮系，该类轴承可以降低轮轴转动阻力，提高轮子回转稳定性，并减少支架孔直接磨损带来的间隙。

　　从建模角度看，内外圈可通过回转特征生成，滚道位置按环形圆弧槽处理，滚动体采用球体阵列，保持架则通过兜孔或分隔结构约束球距。建模时应注意各零件之间不能出现不合理干涉，滚动体与滚道可保留微小理论间隙，保持架兜孔与球体之间也要体现活动空间。装配完成后进行旋转运动检查，可验证内圈相对外圈转动时滚动体是否沿滚道顺畅运动。这样的结构不仅能帮助理解标准轴承的工作原理，也能为后续轴、轴承座、端盖和密封件的协同设计提供清晰依据。
