传感器安装固定壳体异形腔体支座

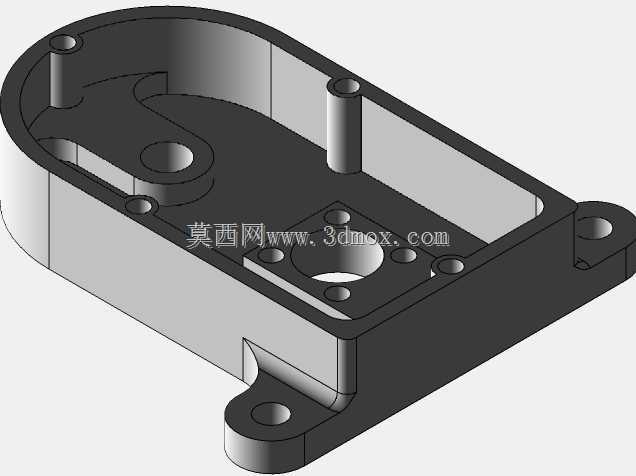

　　该结构件属于传感检测单元外部承载与定位类零件，整体采用异形腔体式布局，主体轮廓为带圆角过渡的长形盒体，底部一侧延伸出带通孔的安装耳板，用于将整个组件固定在设备机架、检测工位或自动化线体旁。腔体内部并非简单等壁厚盒形，而是根据内部元器件、轴系或检测模块的排布设置了多处立柱、凸台、沉孔与局部避让区域，使装配后各功能件能够获得明确的定位基准，同时减少额外支架数量。

　　从实际使用场景看，这类支座常见于空间受限的检测装置、小型执行机构或仪器仪表外壳内部。设备运行时，外部振动、线缆拉扯、维护拆装以及周边零件干涉都会影响传感元件的位置稳定性，因此壳体在设计上把安装固定、内部支撑和外部防护合并到同一零件中。底部耳板承担整机与基础连接的载荷，侧壁围合形成防护边界，内部圆柱支柱则为螺钉锁紧、电路板支撑或轴套定位提供接合面。

　　外形边界方面，模型长边方向呈非对称布置，一端为圆弧收边，另一端结合矩形开口形成装配入口；底部伸出的耳板降低了拆装难度，螺钉可从外侧直接进入，不必在深腔内操作。腔体高度围绕内部最高元件预留，侧壁厚度在保证刚性的同时避免材料堆积。多个内柱高度并不完全一致，这种差异来自被支撑件的层级关系：较高支柱可用于上盖或内部模块的悬空固定，较矮凸台则贴近底面，适合承托小型传感器、垫片或定位块。

　　结构细节上，底面中央区域设置了带孔位的方形凸台，周围分布多个圆形沉孔，可对应不同方向的紧固件。靠近圆弧端的内部凸柱与侧壁保持一定间距，既给螺钉头和工具旋转留出空间，也避免注塑或加工时出现薄壁薄弱区。侧壁与底板交接处采用连续过渡，耳板与主体连接处做了加宽处理，能够分散固定螺钉预紧力，降低耳板根部受振开裂风险。腔体开口边缘保留平整接合面，便于后续与盖板、密封垫或另一壳体配合。

　　建模时需要重点控制三类基准：一是底部安装面，它决定零件装到机架后的姿态；二是内部凸台孔位，它们直接影响传感器或功能模块的同轴度；三是开口轮廓与侧壁高度，关系到上盖装配间隙。若用于机加工，应关注刀具在深腔角落的可达性，圆角半径不能只按外观设定，需与最小刀具直径匹配；若用于铸造或注塑，则要兼顾拔模方向、壁厚均匀性和凸柱根部加强。孔位周边材料厚度应保持连续，过薄区域在螺钉锁紧时容易产生白痕或微裂纹。

　　安装边界设计中，耳板通孔与主体腔壁之间留有足够距离，方便垫圈、螺母或扳手操作；底部轮廓下方应预留平面支撑区，避免壳体悬空。内腔各凸台之间形成的通道可用于走线，线缆从侧壁或开口处引出后，不会被螺钉或运动部件挤压。对于需要频繁调整检测位置的工位，该类固定器还可通过耳板长圆孔或外接转接板实现小范围角度、高度补偿，但本模型孔系已给出明确固定点位，更适合定位后不再频繁移动的场合。

　　整体来看，该零件不以复杂曲面为重点，而强调装配关系、孔位精度和腔体空间利用率。工程师在复用或改型时，可先依据内部元件包络尺寸调整腔体长度与高度，再校核耳板安装孔距、支柱螺钉规格和侧壁避让距离，最后检查维护时工具是否能够顺利到达各紧固点。这样处理后，壳体既能承担传感器及相关小部件的承载固定功能，也能在紧凑设备空间内形成稳定、可加工、易装配的结构基础。
