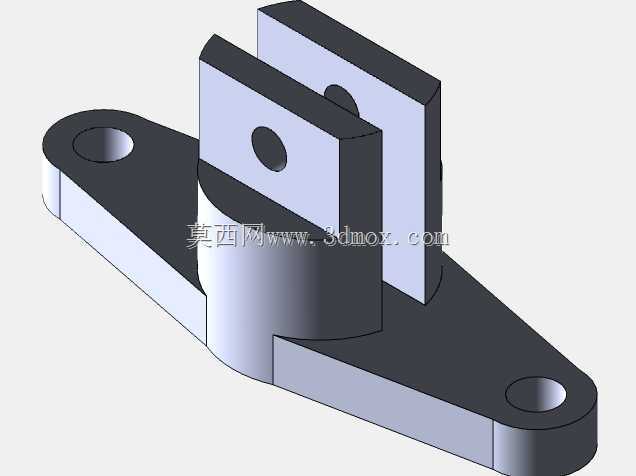

双耳铰接式三角安装支座结构

　　该零件属于典型的铰接式安装支座，在自动化输送线、轻型工装夹具、包装设备连杆机构以及检测工位摆臂结构中较为常见。其核心作用是在底板固定的基础上，通过上部双耳叉形结构为销轴、摆杆或联动件提供回转支撑，使被连接件能够绕孔轴线完成限定角度的摆动，同时承担径向剪切与少量倾覆力矩。

　　从结构布局看，下部采用近似三角形的扁平安装板，两端各布置一个沉孔式安装孔，孔位沿板长方向拉开，形成较宽的固定跨距。这种两点固定方式相比单孔悬臂固定，能够明显抑制支座在受侧向力时的转动趋势，安装时可通过内六角螺钉或螺栓将底板压紧在设备台面、型材面或焊接基板上。板体轮廓由直线段与端部圆弧过渡组成，既减少了尖角应力集中，也便于毛坯加工和去毛刺处理。

　　上部承载区由圆柱过渡段和两片平行立板构成。立板上端开设同轴圆孔，用于穿入销轴，形成叉形铰接端；两板之间保留开槽间隙，可容纳摆杆端部、连杆头或其他配合件。双耳结构的优势在于销轴受力分布在两个支撑面上，相比单耳连接具有更好的抗弯曲能力，配合件位于槽内时侧向定位也更稳定。圆柱段将底板受力区与立板根部连接起来，避免立板直接在薄板上形成突兀截面，能够改善铸造、机加工或三维打印成型时的根部强度。

　　在实际选型与建模时，需要重点核对三类边界尺寸。第一类是安装边界，即底板总长、总宽、厚度以及两安装孔中心距，这些尺寸决定支座能否落入现有安装面；第二类是铰接边界，包括双耳间距、立板高度、销轴孔直径及孔中心到底板面的高度，它们直接影响摆杆运动轨迹和连杆包络空间；第三类是干涉边界，需检查立板外侧宽度、圆柱段直径与周围机架、护罩、管线之间的间隙，尤其在摆臂转动时，应保证配合件不会与底板边缘或安装螺钉发生碰撞。

　　设计思路上，该件把固定功能与铰接功能分层处理：底板负责稳定附着，立板负责回转约束，中间圆柱段负责载荷传递。受力较大的工况下，销轴孔可增加衬套，以降低磨损并提高更换便利性；若用于焊接机架，底板可预留定位销孔，保证重复装配位置一致；若用于轻型检测设备，则可在保证孔位精度的前提下适当减薄板厚，以控制重量。

　　三维建模过程中，宜先建立安装孔中心与销轴孔中心的骨架线，确定关键高度和跨距，再生成底板轮廓与上部实体。双耳孔应保证同轴关系，开槽两侧面需保持平行，底板底面与销轴孔轴线的平行度会直接影响铰接件转动是否顺畅。圆角过渡不宜只按外观处理，立板根部、圆柱与底板交接处均应结合受力路径设置合理圆角，以减少截面突变。

　　该结构虽然外形不复杂，但涵盖了安装面、铰接孔、叉形槽、过渡圆角和沉孔等常见机械要素，适合作为连杆支撑、摆动导向、工位压紧和传感器摆臂安装中的基础连接件使用。
