四角沉孔圆角矩形安装垫板结构

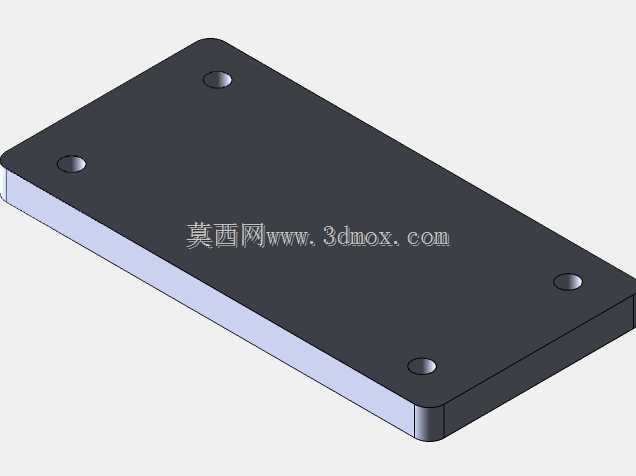

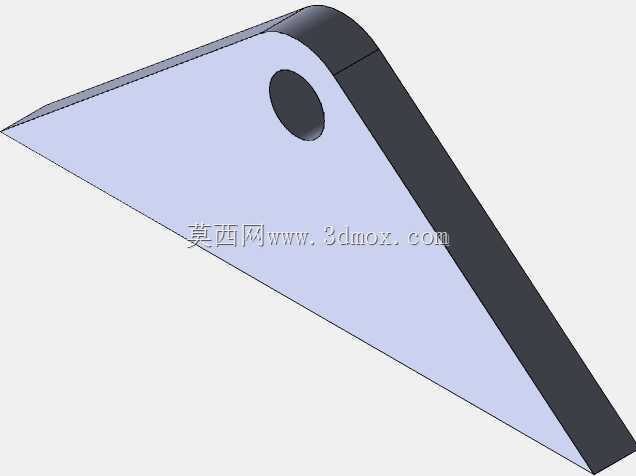

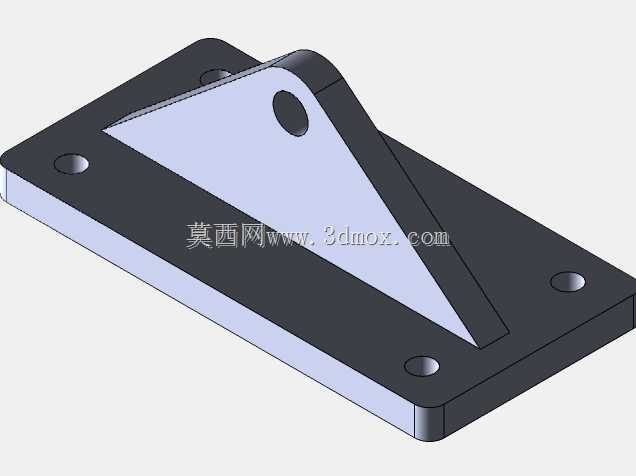

　　该结构件为一块矩形安装垫板，整体采用薄板叠加式造型，主体轮廓为长方形，四个角部做圆角过渡，避免尖锐棱边在装配、搬运和维护过程中造成划伤，也降低了边角应力集中。板件四角分别设置沉孔，孔位沿长边和短边对称分布，形成稳定的四点固定界面，可用于将上部功能模块、传感器组件、小型执行机构或工装附件压紧固定在基准面上。

　　从实际使用场景看，这类垫板常见于自动化工作站、检测工位、实验装置、仪器仪表安装架以及轻型设备内部的模块化连接区域。它既可以作为独立隔垫，隔开两个配合面，减少直接接触造成的磨损，也可以作为转接板使用，在原有安装孔距与待装部件孔距不完全一致时提供中间过渡。四点固定方式能够限制板件在平面内的平移和绕垂直轴的转动，配合沉头紧固件后，螺钉头部不高出板面，上部零件放置时不会被紧固件干涉。

　　结构设计上，板体由深色上板和浅色下层板组成，视觉上呈现分层关系。上层板承担主要安装面功能，表面平整，适合与被固定件底面贴合；下层轮廓与上层基本一致，形成一定厚度，提高垫板整体刚性。对于长宽比较大的薄板，如果厚度不足，紧固时容易出现翘曲，中部贴合面也可能产生间隙；该件通过保留连续实体厚度，使四角拧紧后板面仍能维持较稳定的平面度。圆角位置与沉孔之间保留了足够边距，避免孔壁过于靠近外缘而削弱局部强度。

　　沉孔采用同轴阶梯结构，上部大径段用于容纳螺钉头，下部小径段用于穿过螺杆。建模时需要保证沉孔轴线垂直于安装面，孔口倒角或锥面应与紧固件头型匹配。若使用内六角圆柱头螺钉，沉孔应为圆柱平底形式；若使用沉头螺钉，则应采用锥形沉孔。孔位尺寸不能只按理论中心距处理，还要结合装配公差预留调整空间。对于需要频繁拆装的工位，垫板材料可选用铝合金并进行阳极氧化处理，以提高耐磨和耐腐蚀能力；若用于普通设备内部，碳钢喷塑、发黑或不锈钢板材也能满足要求。

　　安装边界方面，该板的有效占用区域由长方形外轮廓决定，四角圆角半径影响靠近边界处的布置空间。设计人员在排布周边零件时，不应把其他结构压到圆角切线以外的干涉区域，同时要为螺丝刀、内六角扳手预留操作空间。沉孔中心到板边的距离需满足紧固件边距要求，过近会导致拧紧时边缘变形，过远则会降低板件对被支撑面的压紧覆盖范围。板厚方向要关注螺钉长度选择：螺钉穿过垫板后进入下方基体的有效啮合深度应足够，但不能穿透敏感腔体或影响另一侧运动部件。

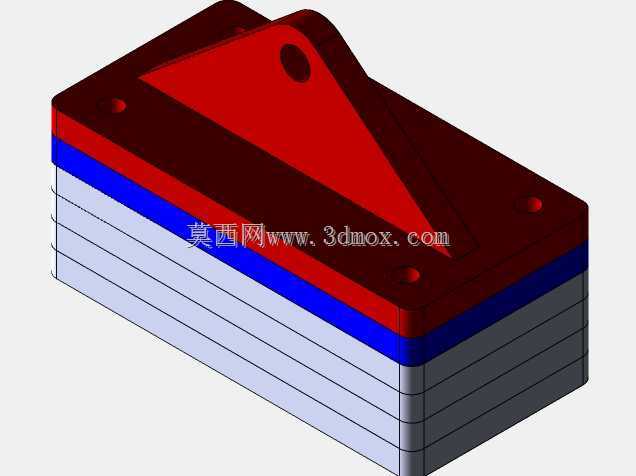

　　在三维建模过程中，可先绘制矩形草图并按圆角半径处理四角，再拉伸生成板体；随后在四角建立沉孔特征，利用镜像或阵列保证孔位一致性。分层外观可以通过不同实体、配置或颜色区分加工面与基材面，但工程出图时应明确总厚度、各层厚度是否真实存在、沉孔规格以及表面处理要求。若该板仅为单一零件，则颜色分层不应被误解为装配体；若实际产品由两块板叠焊或螺接组成，则需要补充连接方式和配合公差。

　　该垫板的功能重点不在复杂运动，而在可靠定位、均匀承载和界面隔离。板面宽大，能够分散紧固件压力，适合支撑底面平整的轻型模块；四角对称固定有利于控制装配变形，使中间区域保持稳定贴合。对于传感器类小件，它还可以作为标定或安装基准板，通过统一板厚和孔位，使同系列部件在不同设备之间互换。实际选型时，应结合被连接件重量、振动条件、螺钉规格、安装面平面度以及周围空间，对板厚、孔距、圆角和沉孔深度进行校核。
