阶梯轴式转向U系列传感安装构件

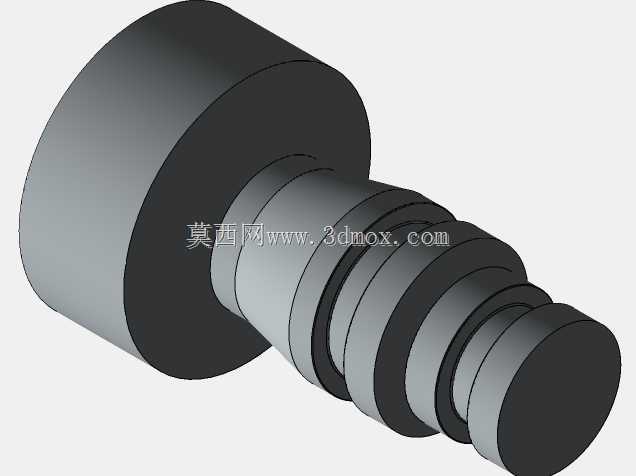

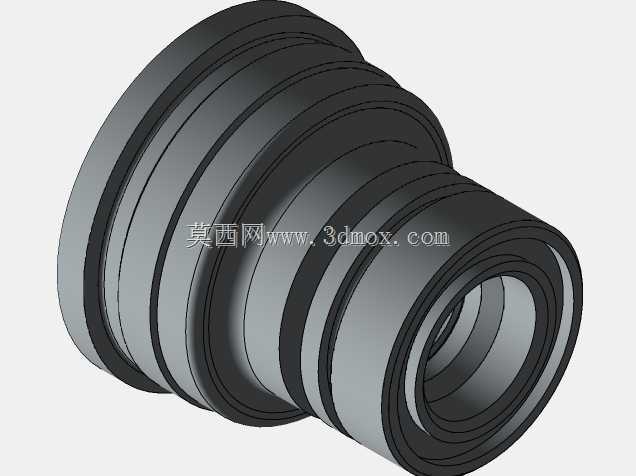

　　该构件采用同轴多阶梯轴段的回转体构型，整体沿单一轴线依次排布大直径承载端、多级变径轴颈与环形限位槽，所有外圆面保持严格同轴关系，端面均垂直于回转轴线，属于面向旋转工位的转向U系列配套传感安装与传动衔接零件。

　　从现场装配逻辑来看，左端大直径圆柱段作为主体承载基座，其端面可贴合设备安装支座面，大外圆既能够提供足够的径向支撑刚度，也可作为轴向定位的基准面；中段连续变化的多级轴颈分别对应不同配合需求，部分轴段用于穿装轴承、衬套或传感检测套件，环槽则可嵌入卡簧、挡圈实现轴向限位，避免旋转过程中零件发生窜动。右端逐级收窄的轴段用于对接转向执行端或者传感触发部件，不同直径台阶形成天然的装配止口，装配时无需额外调整即可保证各配合件的轴向位置。

　　在旋转类设备的应用场景中，这类零件常布置在转向机构、角度检测工位或者小型传动模组内部：一方面作为转轴传递回转动作，另一方面为传感器提供稳定的安装基准，让检测元件能够随轴同步转动或者固定在指定轴段位置，采集转角、转速或者位置反馈信号。多级阶梯的设计并非随意变径，每一段直径差都对应配合零件的内孔尺寸，台阶端面承担轴向定位作用，环槽位置则对应标准挡圈的安装空间，整体结构紧凑，不需要额外加装复杂的定位套即可完成多零件串装。

　　建模过程中以回转轴线为唯一基准，先绘制单侧轴向截面轮廓，通过旋转特征生成主体毛坯，再对各轴段外圆、环槽、端面进行细化；所有过渡位置根据装配需求设置合理圆角，避免应力集中，配合面的尺寸公差在工程图阶段可按IT7至IT8级选取，非配合外圆适当放宽公差以降低加工成本。安装边界方面，零件最大外径集中在左端基座段，轴向总长度由各轴段累加确定，装配时需保证左端支撑面与安装座完全贴合，各环槽内挡圈完全卡入到位，轴上套装的轴承、传感元件内孔与对应轴颈形成过渡或小间隙配合，回转全程无卡滞、无轴向窜动。

　　结构设计上省略了多余的异形特征，全部由圆柱面、环形槽和垂直端面构成，加工工艺性良好，普通车床即可完成绝大部分外圆与槽位加工，后续若有同轴度要求可通过外圆磨床精修配合轴颈。这种构型既满足旋转传动的强度需求，也为传感器布置预留了标准化安装轴位，适配多型号转向检测工位的通用化使用要求。
