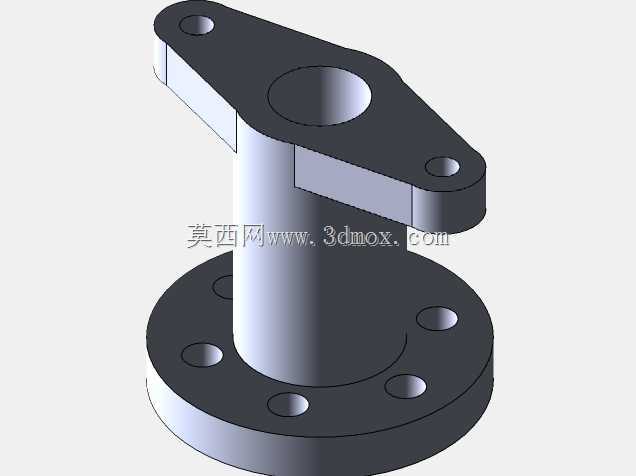

在自动化产线的工位定位、小型工装的角度调节以及检测仪器的姿态固定场景里,这类带法兰底盘的双耳支撑支座是很常见的传力与定位构件。它的下部采用圆形法兰盘布局,盘面上沿圆周均匀分布六个沉头安装孔,安装时可以直接把支座整体贴合在设备台面、机架立板或者检测工位的基准面上,用内六角螺栓穿过沉孔完成锁固,沉孔结构能够让螺栓头部完全没入法兰端面以下,不会在支座底部形成凸起干涉,保证支撑底面和安装基准面完全贴实,避免长期受载后出现支座歪斜、螺栓受剪松动的问题。法兰盘上方延伸出一段等径直筒立柱,这段立柱是整个构件的主要承力段,它把上部铰接端的载荷均匀传递到底部法兰,立柱的壁厚经过合理取值,既不会因为壁过薄在侧向受力时出现柱体弯曲变形,
也不会因为实体过重造成整机配重冗余,在需要轻量化的移动检测设备上,这种中空筒式的支撑结构相比实心立柱能减少不少无用重量。立柱顶端连接的是异形双耳摇臂结构,摇臂整体呈长条形延展,两端各开设一个同轴通孔,中心位置和下方立柱的内孔贯通,这个中心大孔可以穿入铰接转轴、传感检测芯轴或者调节螺杆,两端的小孔则用来安装定位销、连接小型连杆或者固定限位触发块。实际使用中,这类支座常作为角度传感器的安装载体:把角位移传感器的主体固定在下方筒体内,传感器转轴从顶端中心孔穿出,和外部摇臂或者被测摆杆相连,当被测机构做摆动动作时,摇臂随转轴同步转动,传感器就能实时采集摆角数据,用在包装机的料门开合角度检测、小型机械手的关节转角反馈、
工装夹具的压紧位置确认这类工况里。也有不少场景把它作为纯机械铰接支座使用,中心孔装入衬套后穿入铰接轴,两端小孔连接气弹簧连杆或者限位拉绳,用来作为翻盖、防护门、摆动压臂的旋转支撑座。建模的时候首先要敲定底部法兰的安装边界:法兰的外径要大于上方立柱的外径,留出足够的孔位分布空间,六个安装孔的分度圆直径要匹配常用设备台面的螺孔间距,孔的沉头深度要和所选内六角螺栓的头部高度对应,保证锁固后螺栓顶面不高出法兰底面。立柱的高度尺寸要根据现场安装的避让空间来定,要保证顶端摇臂摆动的时候,摇臂下边缘和下方法兰、周边管线之间留有足够的安全间隙,不会在全行程摆动时发生磕碰。顶端摇臂的异形轮廓不是随意绘制的,
两端的延伸长度决定了铰接点到中心转轴的力臂长度,力臂越长,同样外力下转轴受到的扭矩越大,设计时要结合所需的触发力矩、传感器的量程来匹配臂长,摇臂上两个端孔的中心距要和配套连杆的孔位对应,孔的内径按照所选销轴的公差带做间隙配合,方便装配时销轴顺利穿入,同时避免配合间隙过大造成摆动旷量。整个构件的所有棱边都做了小尺寸倒角处理,没有尖锐毛刺,既避免装配时划伤操作人员,也能消除机加工过程中尖角处的应力集中,在反复承受交变摆动力的工况下,减少裂纹从尖角处萌生的概率。筒体和法兰、筒体和顶端摇臂的衔接位置都做了过渡圆角,分散焊接或者一体加工时的内应力,让载荷传递路径更平顺。这类支座在选型替换时,首先要确认底部法兰的安装孔位是否和现有工位匹配,再核对中心孔的内径是否适配要安装的传感器轴或者铰接衬套,最后确认顶端摇臂的摆角范围不会和周边设备发生干涉,就能直接完成替换装配,不需要再对周边安装面做二次加工。
