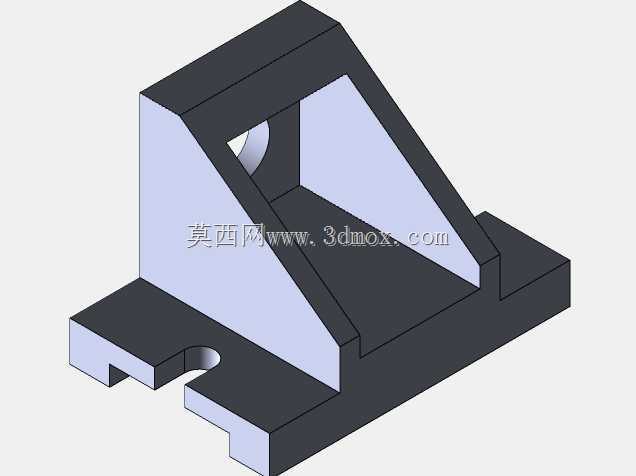

在非标自动化产线的工位布局里,这类带三角加强肋的一体式支撑支座,最常出现在需要兼顾侧向承载与底面快速定位的安装场景中。不少检测工位、小型执行元件的固定点位,既不能用整块厚重基座浪费安装空间,又要避免单薄立板在长期受侧向推力时出现形变,这种带双侧斜向加强筋的L型支座结构就成了非常务实的选择。从结构受力逻辑来看,支座底部伸出的带槽安装底板,首先承担整个部件与设备台板的对接功能,底板上预留的开口槽并非圆形通孔,而是侧向开口的U型槽,现场装配时不需要把固定螺栓完全从台板上拧下,只需将支座沿槽口推入对齐螺栓位置,再锁紧螺母即可完成固定,后期调整支座在台面上的前后位置时,松开螺母就能滑移,比封闭孔位的支座调试效率高出很多。底板边缘做了下沉台阶处理,当支座嵌入铝型材台面的预设T型槽区域时,台阶面可以贴合槽口侧壁,避免支座受侧向力时出现横向滑移,不需要额外加装定位销就能完成初定位。立板与底板之间的三角加强结构,没有采用额外焊接肋板的形式,而是和底部底板、后侧立壁做成一体式实体结构,两个斜向侧壁从底板两端向上收拢,和顶部的水平安装面连为封闭的框型支撑,这种结构在承受垂直于立板方向的侧向载荷时,力流会从顶部安装面顺着斜肋直接传递到底板的整个接触面上,不会在立板和底板的直角交接位置形成应力集中。斜肋中间开出的三角形镂空区域,并非单纯为了减重,这个镂空窗口一方面可以让操作人员在装配顶部元件时,伸手穿过窗口对接底部的管线或者紧固件,
另一方面在铸造成型或者机加工下料时,镂空区域可以减少材料堆积,降低实体厚壁部位的内应力变形风险,镂空的边角位置都做了圆弧过渡,避免直角处应力开裂。立板上部预留的半圆形缺口,是为穿设转轴、线缆或者圆柱形定位销准备的让位结构,当被支撑的元件带有伸出的圆柱轴端时,轴体可以直接卡入这个半圆缺口,不需要在立板上额外加工完整通孔,装配时从侧向就能放入轴件,维护拆卸时也不用把轴端相连的其他部件全部拆开。底板上同样开设了一个半圆形让位缺口,位置和上部缺口的投影方向对应,当有长轴类部件从支座上方竖直贯穿,或者底部需要伸出定位柱对接台面定位孔时,这个缺口就提供了足够的避让空间,不会出现轴件和支座实体干涉的问题。从安装边界尺寸来看,
支座的底部底板长宽比例约为三比二,底板厚度占整体支座高度的六分之一左右,这个厚度比例可以保证底板在螺栓锁紧时不会发生翘曲,即使锁紧力矩达到常规M8螺栓的推荐扭矩值,底板接触面也能保持和台面完全贴合。顶部的水平安装面宽度和底板宽度一致,上面可以预留螺纹孔用来固定传感器、小型阻挡气缸或者行程开关,安装面的平面度在加工时可以直接通过铣削一次成型,不需要后续额外研磨。整个支座的外轮廓没有突出的尖角,所有外露棱边都做了小倒角处理,在车间现场安装调试时可以避免划伤装配人员的线缆或者手套。和常见的焊接拼接支座相比,这种一体式建模完成的支撑件,在三维结构设计阶段就可以直接验证所有让位缺口和相邻部件的间隙,不需要在装配时反复现场切割修配,
斜肋的倾斜角度取四十五度左右,这个角度下加强筋的刚度利用率最高,既不会因为肋板过于陡峭导致顶部支撑跨度不足,也不会因为肋板过于平缓占用过多底板上方的操作空间。在3C检测产线的传感器安装工位,这类支座常用来固定对射光电传感器的发射端与接收端,支座的立板高度可以刚好让传感器的检测面对准产线托盘的通行高度,底部的滑槽可以快速调整传感器的前后对焦位置;在小型工装夹具站里,它也可以作为侧向压紧气缸的安装底座,气缸工作时产生的反向推力会直接通过三角肋分散到底板,长期高频动作也不会出现支座偏移。建模过程中需要重点关注三个配合位置的尺寸公差:底部U型安装槽的槽宽要比所用安装螺栓的直径大1到2毫米,保证滑移顺畅;上部半圆缺口的同轴度要和被支撑圆柱件的外径匹配,间隙控制在0.5毫米以内;底部安装面和顶部元件安装面的垂直度公差要控制在0.1毫米以内,避免被支撑元件出现安装倾斜。
