车间多功能夹持扳手一体化工装夹具

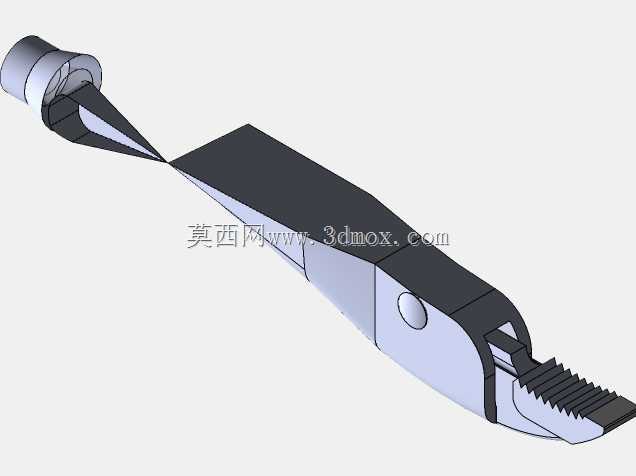

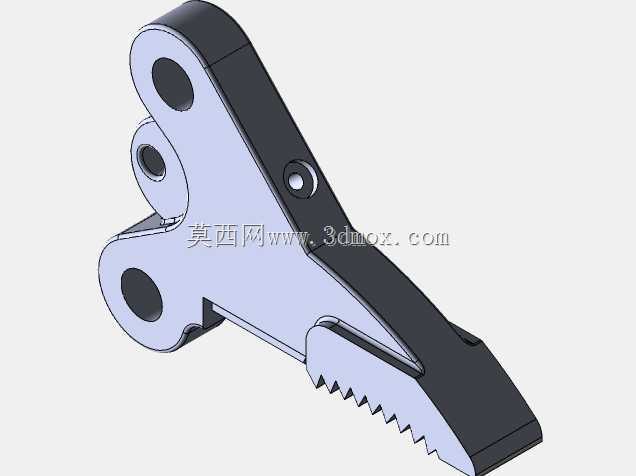

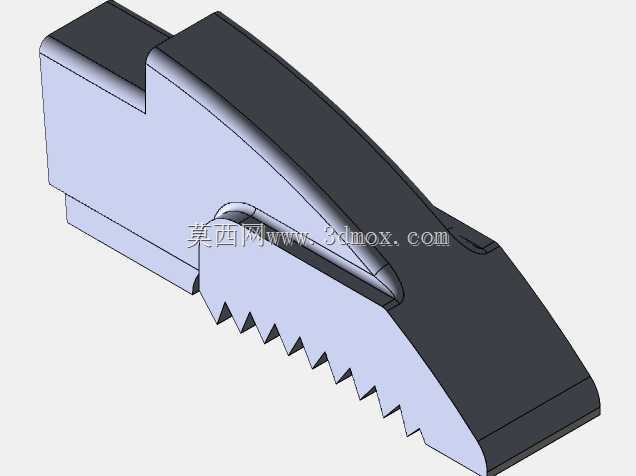

　　这套手动夹持工装的结构设计围绕车间零散工位的快速装夹、小件拆卸与临时固定需求展开，整体将开口扳手的咬合功能与弹性夹钳的夹持特性整合在同一长柄本体上，没有额外拆分的零散配件，操作人员在装配台、维修工位、质检台之间转场时无需频繁更换工具，单手持握即可完成两类常规操作。从结构布局来看，工具前端的咬合齿区做了分段阶梯齿设计，齿形朝向与施力方向匹配，既可以卡合标准规格的六角螺母、螺栓头，也能夹持厚度较薄的金属垫片、塑料卡扣、线束接头，齿面的咬合深度经过适配，夹持普通硬度工件时不会出现打滑崩齿，针对软质工件也可通过调整握持力度避免压伤表面。长柄部分采用渐变截面的流线型造型，靠近前端工作区的柄身宽度收窄，方便伸入设备缝隙、

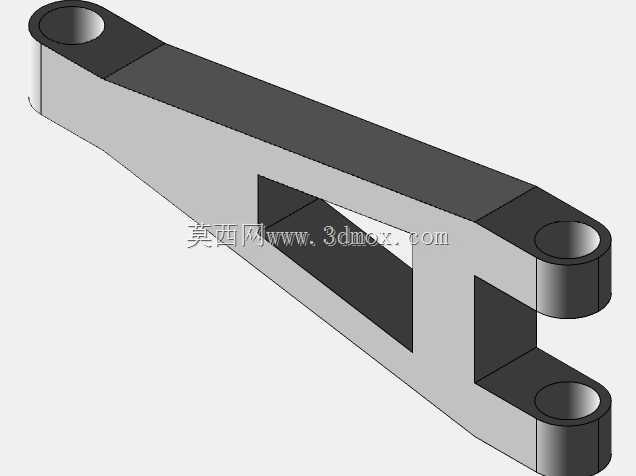

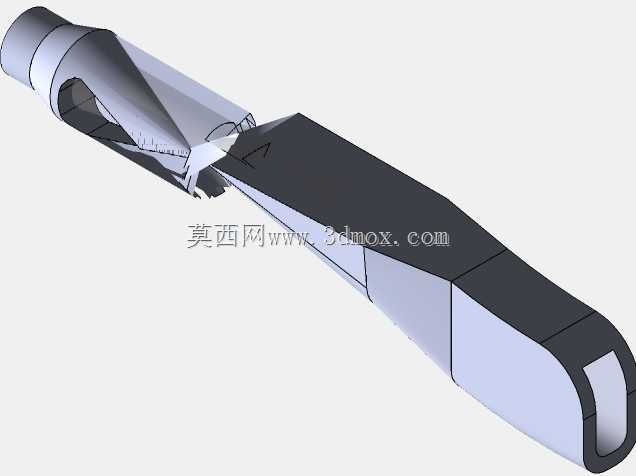

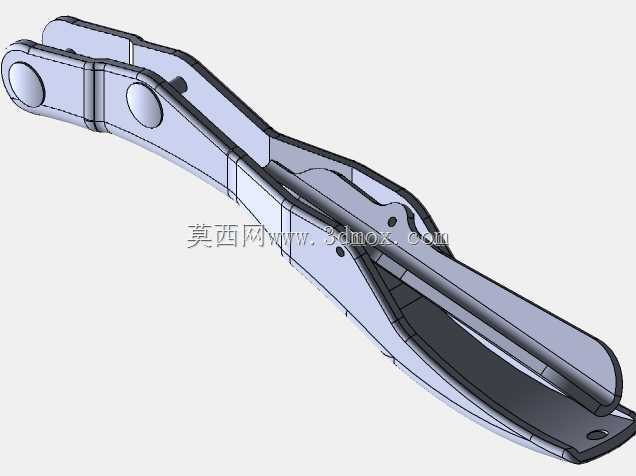

　　机架内部这类狭窄操作空间，柄身中段做了加宽加厚处理，握持时受力面积更大，操作人员施加扭力时掌心压强更低，长时间连续作业不容易产生局部压痕。柄身靠近尾端的位置设置了铰接转轴，是夹钳开合动作的核心传动节点，转轴采用沉头内嵌设计，转轴端面不超出柄身外轮廓，工具在工作台面拖动、伸入工件缝隙时不会被凸起的轴端勾挂杂物或者刮伤工件表面。尾端的锥形弹性夹头为开口收束结构，常态下夹头处于微张开状态，捏压柄身对应位置时夹头同步收合，可以夹取细小的螺丝、销钉、弹簧这类容易滚落的小零件，也能临时夹住待焊接的细导线、待粘接的小饰件，替代镊子完成稍大夹持力的操作，夹头的圆柱基座可以适配常规的工具挂架卡扣，不用时可以直接挂在工位旁的工具板上，

　　不占用工作台操作空间。设计过程中优先校核了柄身的受力传递路径：扭力从握持段向前端咬合齿传递时，加宽的柄身段可以分散弯曲应力，铰接位置的加强凸台预留了足够的壁厚，反复开合夹头时铰接孔不会出现椭圆变形，前端齿区的根部做了圆角过渡，避免应力集中导致齿根断裂。整体外轮廓没有尖锐的外凸棱角，所有边角都做了倒圆处理，操作人员在狭窄的设备机柜内操作时，即使工具滑脱也不会划伤手部或者刮损设备内部的线缆、漆面。这套工具的适配场景覆盖普通机械装配工位的辅助拆装、设备维保现场的小件取放、非标试制工位的临时固定，不需要配套电源、气源等外部动力，在没有辅助动力的野外维修、临时抢修场景下也可以正常使用。建模时完整还原了夹头开合、钳口张合的运动配合关系，

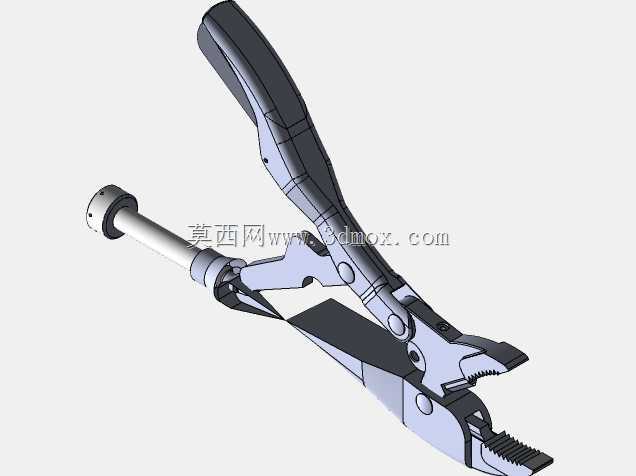

　　铰接轴的配合间隙、齿形的咬合间隙都按照实际手动工具的装配公差设定，既可以作为工装工具的结构设计参考，也可以用于车间工具排布、工位操作仿真的场景素材，模型的各部分实体拆分清晰，设计人员可以直接在现有结构基础上调整齿形规格、柄身长度、夹头开口尺寸，适配不同工位的特殊操作需求，比如针对深腔操作可以加长柄身，针对大规格螺栓可以加宽前端咬合齿的开口范围，针对精密小件夹持可以在齿面增加软质衬垫的安装位，拓展工具的适用边界。
