双孔叉型铰接连接支座结构

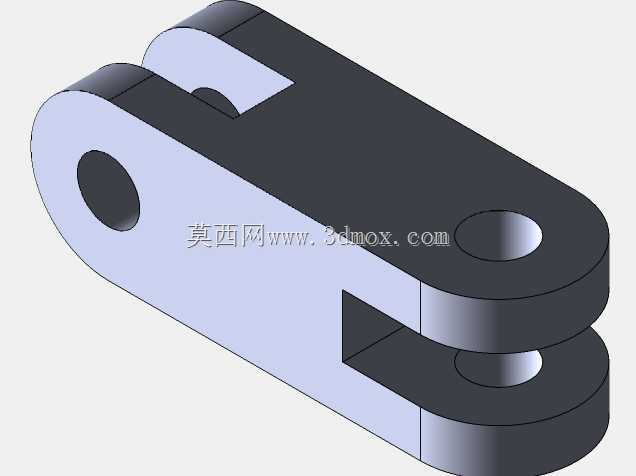

　　该零件属于典型的叉型铰接连接支座，在自动化输送线、工装夹具、连杆传动机构以及小型设备的摆臂连接场景中十分常见。从结构形态来看，零件整体为长条形板体延伸出上下两层夹臂的构型，一端为单耳带通孔结构，另一端为上下对合的双耳叉口结构，叉口中部预留出用于嵌入配合件的矩形让位空间，双耳同轴布置贯通圆孔，单耳端同样开设同轴圆孔，两处孔位分别承担不同方向的铰接传力功能。

　　在实际设备装配中，这类支座常作为连杆与摆臂之间的过渡连接块使用：单耳端的通孔可穿入销轴，与外部拉杆、气缸活塞杆端头或者驱动摆杆形成转动副；双耳叉口端则将待连接的片状接头、传感器安装支架或者联动拨叉嵌入两层夹臂之间的空隙，再穿入锁紧销轴或者螺栓，使被连接件被上下夹臂限位，避免铰接处出现侧向窜动。相比单片式平直连接板，这种双层叉口结构在承受横向弯矩时，上下两层臂体可以共同分担载荷，销轴的受力跨度更短，铰接点的抗偏载能力明显提升，在频繁往复摆动的工况下，孔壁不容易出现单侧磨偏的问题。

　　建模过程中首先需要把控整体的外形边界：零件长向为主体平直段，轮廓两端做圆弧过渡处理，避免直角应力集中；主体板厚与叉口处上下两层臂的厚度保持一致，加工时可直接从整块型材上铣削成型，无需额外焊接拼合，既减少了装配工序，也避免了焊接变形带来的孔位同轴度误差。叉口中间的让位槽宽度需要根据嵌入件的厚度预留合理配合间隙，槽底与主体平直段的交接处采用直角清根或者小工艺圆角过渡，若采用铣削加工，清根位置需匹配刀具半径设置退刀空间，防止装配时嵌入件无法贴合到位。

　　两处铰接孔的位置度是该零件设计的核心管控要点：单耳端孔中心与双耳叉口的孔中心距直接决定连杆机构的运动行程，在多连杆同步传动场景中，孔距偏差会直接导致摆臂动作卡滞或者联动位置偏移；双耳的两个同轴孔需要保证同轴度公差，穿轴后销轴转动顺滑，无别劲现象。孔的内径可根据选用的标准销轴尺寸设计，若工况载荷较大，还可在孔内压入耐磨衬套，后期维护时仅更换衬套即可，无需整体替换支座，降低设备运维成本。

　　从安装适配角度来看，零件整体外形无突出外凸结构，主体平直段的顶面与底面均为平整加工面，既可以直接作为贴合面贴装在设备基板上，也可在平直段额外加工螺纹孔用于固定感应开关、限位挡片等附属元件。叉口的开口朝向可根据机构装配方向调整，在三维装配时需提前核对周边运动件的摆动轨迹，确保支座在全行程摆动过程中不会与相邻的型材、管线发生干涉。这类铰接支座的载荷传递路径清晰：外部作用力从单耳孔传入，沿长条形主体板体传导至双耳叉口，再通过销轴分散到上下两层臂体，整体截面变化平缓，没有突变的薄弱区域，适配中低速、中等载荷的铰接传动场景，在轻工自动化设备、检测工装、小型联动机构中都能稳定发挥连接定位作用。
