带铰接吊耳的叉形夹持连接构件

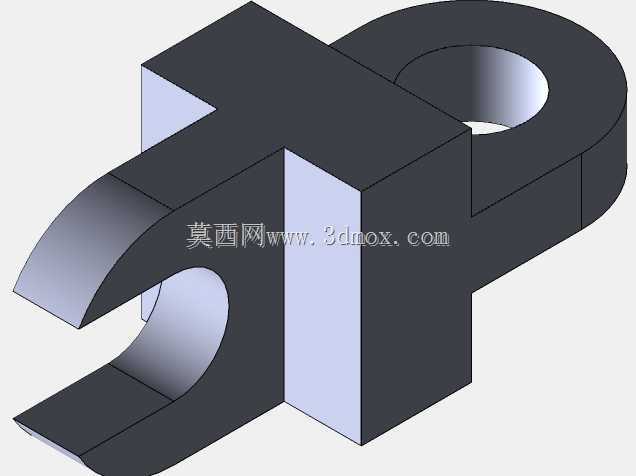

　　在车间工装夹具改造、小型输送线挂装工位以及非标自动化接驳机构里，这类一端带铰接圆孔、一端带叉形卡口的块状连接件，承担着把直线动作、吊挂载荷或者限位约束传递到相邻执行件的作用。它不像标准销轴座那样只提供单一回转支点，也不同于普通平压板仅靠端面压紧，而是把铰接、卡位、侧向贴合三个功能整合在同一个实体块上，减少装配时零散垫片和转接板的数量。从三维结构上看，构件主体由厚实的矩形基体构成，这部分是整个零件的承力骨架，内部没有多余镂空，保证在反复受拉、受侧向弯矩时不会出现局部翘曲。基体上方延伸出带完整圆孔的环形耳板，孔壁沿轴向贯通，加工时可直接穿入销轴、螺栓或者带肩螺钉，与机架支耳、气缸杆端关节轴承形成回转副；耳板外侧做了圆弧过渡，

　　既消除尖角应力集中，也让装配空间里的转动轨迹更顺滑，不会和相邻板件发生棱边干涉。基体朝向工作侧伸出上下两层平行叉爪，叉爪内侧加工成半圆弧凹面，正好贴合被夹持圆杆、传感器外壳或者导向轴的圆柱外壁；下层叉爪比上层略长，形成承托面，安装时圆杆可以先落在下爪上预定位，再推入上爪包覆区域，单手就能完成初对位，适合设备维护时快速拆装。叉爪根部和基体之间用大圆弧曲面衔接，载荷从卡口传到主体时不会在直角拐角处产生突变应力，面对频繁插拔的工况也不容易出现根部裂纹。构件的两个侧面为平整加工面，可作为安装基准贴靠在机架立板或者滑块侧面，通过侧面顶紧、端面抵靠的方式限制多余自由度；实际布局时，铰接孔中心到叉爪圆弧中心的距离决定了整个连杆的动作摆幅，

　　这个尺寸需要和配套气缸行程、摆杆转角匹配，若孔位偏近，卡口开合量不足会导致取放件卡滞，若偏远则会放大末端间隙，让定位重复精度下降。厚度方向上，耳板和基体基本保持等宽，叉爪沿宽度方向满幅延伸，夹持圆柱件时接触线更长，压强分布更均匀，不会像薄冲压件那样把薄壁传感器外壳夹出压痕。安装边界方面，圆孔直径要和所选销轴形成间隙配合，通常留几十微米的转动间隙，耳板两侧需要留出销轴端部卡簧或者锁紧螺母的操作空间；叉爪开口宽度略小于被夹圆柱直径，依靠装配时的微量弹性变形或者侧向锁螺钉抱紧工件，圆弧半径和工件外径一致，避免线接触造成磨损。基体背面和底面均为直面，可直接在SolidWorks装配环境里和铝型材端面、钢板支架做重合配合，

　　不需要额外加工复杂定位槽。设计这类构件时，建模思路通常先从主体方块拉伸入手，确定整体长宽高的包络范围，再在一端切除出铰接通孔并拉伸外圆轮廓形成吊耳，另一端通过草图绘制上下叉爪的弧形轮廓，双向拉伸后合并实体，最后对所有承力拐角添加圆角，对棱边做小倒角去除锐边。整个零件没有复杂曲面特征，加工时可选方块坯料经铣削、钻孔一次装夹完成，适合小批量工装自制；在检测工位，它可以作为传感器夹持支架，把接近传感器固定在叉口内，随铰接端调整俯仰角度；在轻型吊挂线上，它又能作为挂钩转接座，上端孔接吊链销轴，下端叉口卡住工装板横杆，多场景复用性很强。
