传感器铰接式连接支座结构

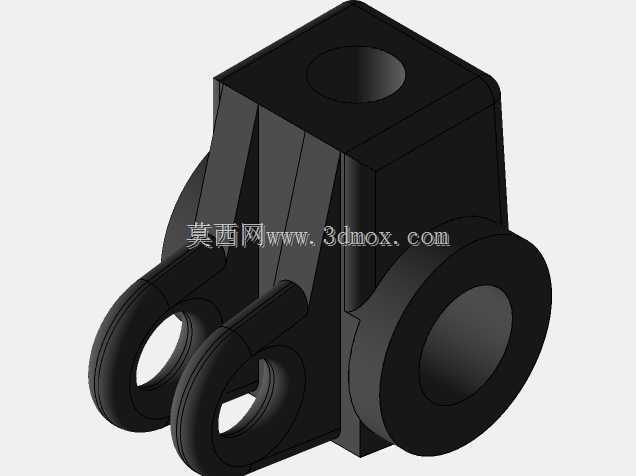

　　该结构件属于传感检测装置配套的铰接连接支座，在自动化产线、工装夹具、位移检测工位以及小型执行机构的连杆传动系统中承担中间转接与活动铰接的功能。实际装配场景里，这类支座往往布置在固定安装基面与活动检测端之间，上部的方形主体预留竖向通孔，用于穿装导向轴、定位销或者传感元件的探杆，保证检测方向与运动轴线保持同轴；侧部的大直径同轴通孔用于装入铰接销轴，将支座与机架侧的支耳形成回转副，允许支座在一定角度范围内随动偏转；下部并列设置的两个带孔吊耳，则用于连接连杆、拉杆或者复位弹性组件，把被检测部位的位移、摆动量传递到传感元件上。

　　从结构受力角度看，方形主体是整个零件的刚性核心，壁厚在建模时按照受压、受剪的复合载荷进行分配，顶面与侧面之间保留了清晰的铸造或机加工圆角过渡，避免应力在棱角处集中。竖向孔与横向铰接孔的轴线在空间上呈垂直交错关系，建模时需要优先锁定两根轴线的位置度，再以此为基准拉伸主体、切除孔位，才能保证后续装配时销轴与导向杆不发生干涉。下部双吊耳采用对称布置，两耳的孔位同轴度直接决定连杆转动是否顺畅，若同轴度偏差过大，销轴穿入后会出现卡滞、偏磨，长期往复动作还会造成耳板根部疲劳开裂，因此耳板与主体衔接处做了加厚处理，过渡区域的截面逐步变化，没有突变的薄弱台阶。

　　安装边界方面，上部方形块的外轮廓决定了它在安装板上的占位尺寸，设计时需要在方形块四周预留足够的扳手空间，方便紧固件锁紧；侧部铰接孔的外径凸缘一方面增加了孔的接触长度，提升销轴的支承刚度，另一方面也限定了支座相对机架摆动时的轴向位置，防止工作过程中沿销轴方向窜动。下部双吊耳的开口间距需要匹配配套连杆的端部厚度，间隙过小会夹死连杆，间隙过大则会引入额外的冲击噪音，通常在三维装配中按照连杆端面各留少量侧向间隙来校核。

　　建模过程中，先以方形主体为基础特征完成实体拉伸，再分别创建横向铰接筒、下部双耳板以及竖向通孔，各特征之间尽量采用对称约束与共面约束，保证后续修改孔径或者耳板间距时，整套结构可以同步更新。孔口位置适当做倒角处理，既便于销轴、杆件的压入装配，也能去除机加工后的锐边。整体结构没有复杂曲面，非常适合采用切削加工或者型材焊接后精加工孔位的方式制造，在小批量工装项目中也可以直接3D打印用于功能验证。工作状态下，支座会随被检测部件的小幅摆动而绕横向销轴回转，上部导向孔约束探杆仅沿轴向移动，下部双耳拉动联动构件，把机械位移转化为传感器可识别的输入量，广泛适用于位置检测、到位确认、行程限位反馈这类需要柔性铰接补偿安装误差的工位。
