传感器旋转支撑铰接支架结构

　　这套旋转支撑铰接支架的结构设计，面向检测工位中需要随动调整角度的传感元件安装场景，常见于自动化生产线的工件到位检测、角度随动监测、多工位回转定位单元中，作为连接固定机架与传感检测组件的中间承载件，既承担传感器的安装定位功能，又可绕两端同轴轴段完成小范围回转摆动，适配被测工件位置存在小幅偏移、检测角度需要随动补偿的工况。

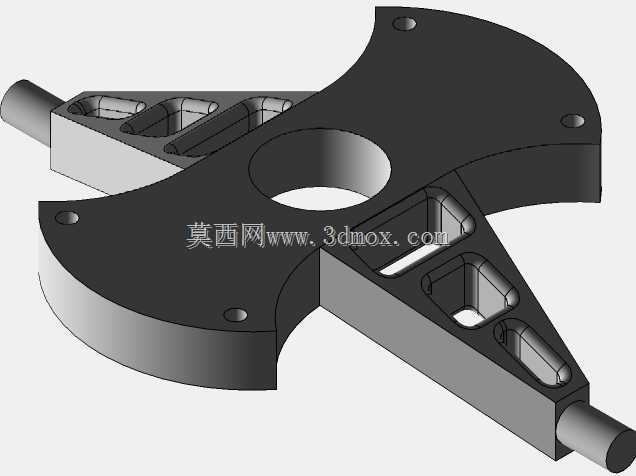

　　从整体结构布局来看，支架主体采用异形盘式加双侧延伸臂的构型，中部开设大直径中心通孔，该孔可避让回转主轴、走线管路或者相邻工位的凸起结构，避免支架摆动过程中与周边固定部件发生运动干涉；盘体轮廓采用两段同心圆弧边设计，圆弧曲率与支架回转中心同轴，回转扫掠过程中盘体边缘与周边防护板、安装立板的间隙可以控制在均匀的小数值，在紧凑的设备内部安装空间里，不需要额外预留过大的摆动避让余量，大幅提升狭小机柜内部的空间利用率。盘体上沿圆弧周向均匀布置多个沉头安装孔，可用于固定限位挡片、角度检测磁钢、阻尼摩擦片这类附属小零件，孔位采用沉头结构设计，紧固件安装后顶面不高出支架本体表面，不会在摆动过程中剐蹭周边部件。

　　支架向两侧对称伸出带同轴圆柱轴段的支撑臂，轴段与支架本体为一体化加工构型，两侧轴段的同轴度在建模阶段就通过全局基准约束控制，装配后可直接卡入机架侧的带座轴承或者自润滑轴套孔内，形成稳定的回转铰接副，不需要额外组装拼接销轴，消除了装配间隙带来的回转窜动问题。支撑臂的实体部分没有采用整料实心设计，而是在臂身内部规划了多组异形减重空腔，空腔边缘全部做圆角过渡，没有尖锐的应力集中棱角：这种镂空设计一方面将支架整体转动惯量控制在较低水平，驱动支架摆动或者支架被工件带动随动时，启停冲击更小，传感元件的检测信号不会因为支架惯量过大产生抖动滞后；另一方面在保证臂身截面抗弯模量足够的前提下，去除了非承载区域的多余材料，整体重量相比实心构型降低近四成，两端轴承受的径向载荷同步减小，可有效延长铰接副的磨损寿命。

　　设计过程中首先锁定的边界条件是两侧铰接轴的中心距，该尺寸需要和设备机架上预设的轴承安装孔位完全匹配，轴段的直径公差按照过渡配合要求选取，保证轴段装入轴套后既可以灵活转动，又不会出现径向晃动。支架的轴向厚度需要结合安装工位的两侧立板间距确定，盘体两侧面和机架立板之间预留0.5到1毫米的侧向间隙，既避免支架转动时出现卡滞，又能限制支架的轴向窜动幅度。中部大通孔的直径需要大于穿过该孔的主轴或者管线的外径，单边预留至少3毫米的安全间隙，覆盖支架摆动全角度下的运动轨迹，杜绝刮擦管线的风险。

　　臂身上的安装平面预留了传感元件的固定孔位，孔位间距按照常用光电传感器、接近开关的安装孔标准规划，传感器安装后检测端面的伸出长度可以通过垫片微调，适配不同检测距离的需求。支架的摆动角度范围由盘体两侧的平直边作为机械限位面，当支架转动到极限角度时，平直边会和机架上预装的限位缓冲块接触，不会出现转动过位拉扯传感器线缆的问题。整个结构的受力路径清晰：传感器受到的意外碰撞载荷先传递到臂身安装面，再通过镂空区域之间的加强筋分散到盘体主体，最终由两侧铰接轴传递到机架，筋板的厚度按照悬臂受载工况校核，在10牛的侧向意外冲击力下臂身变形量小于0.02毫米，完全可以保证传感元件的位置精度。建模时所有的镂空内角、轴段和盘体衔接位置都设置了不小于R2的铸造圆角，既适合后续采用铸铝或者3D打印工艺快速成型，也避免了热处理或者受力过程中在尖角位置产生裂纹。
