带双耳槽底板立式铰接安装支座

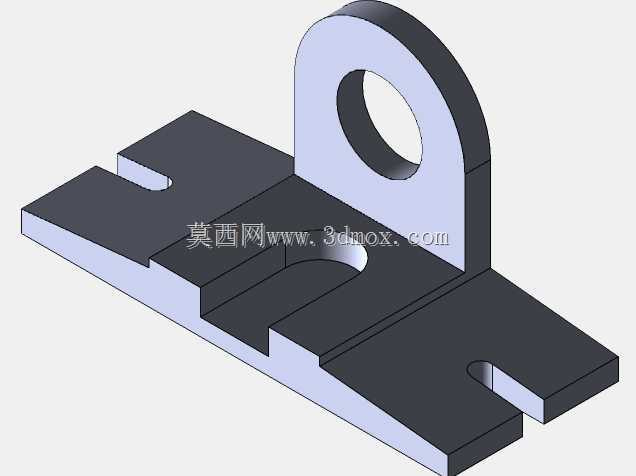

　　该零件属于小型设备与工装夹具中常见的铰接式安装支座，整体由底部承载平板和上部立式吊耳板组合而成，结构形式接近焊接或折弯后再加工的支座件，也可按整体机加工件进行建模与制造。底部平板向两侧延伸，形成较宽的支撑面，用于把载荷分散到安装基面；平板两端各开设一个开口式U形槽，槽口朝向板边，装配时不必将紧固件完全旋出，即可沿槽口方向推入或退出，便于现场快速挂装、位置微调与维护拆卸。

　　上部立板位于底板中部偏后位置，板面与底板垂直，顶部加工出同轴圆孔。该孔是零件的核心功能特征，可穿入销轴、螺栓或铰接轴，使被连接件围绕孔轴线产生有限转动，常见于连杆机构、张紧装置、传感器支架、门盖翻转机构、轻型吊点、导轨挡停机构以及自动化设备中的摆动组件。立板顶部采用半圆轮廓，既减少了尖角处的应力集中，也使外形围绕铰接孔形成均匀壁厚，避免材料在孔周局部突变。

　　从受力路径看，销轴传递的径向载荷通过立板向下扩散至底板，再由底板接触面和两端紧固件承担。立板与底板交接区域是弯矩最大的位置，建模时应保证连接处连续，并在实际设计中根据载荷情况考虑圆角、加强筋或焊接坡口。若采用板材焊接，底板与立板之间可采用双面角焊缝；若采用整体铣削，则转角处应保留内圆角，以降低数控加工后的应力集中。底板上还设有局部凹槽和台阶特征，这些特征可用于避让螺栓头、定位相邻零件，或在装配时提供方向性防错。

　　在安装边界方面，底板宽度决定了支撑跨距，两端U形槽的中心距应与机架安装孔位匹配；槽宽对应紧固件直径，槽的长度提供调节余量。设计时需要关注铰接孔中心到底板安装面的高度，该尺寸直接决定连杆机构的运动轨迹和连接点位置。若孔中心过高，立板承受的弯矩增大；若过低，则可能限制配套摇臂或连杆的摆动角度。孔轴线还应与底板安装面保持平行或垂直关系，具体取决于机构运动平面，装配后若孔位偏斜，会造成销轴卡滞、单侧磨损和附加侧向力。

　　三维建模时可先绘制底板轮廓，通过拉伸得到基础板厚，再切除两端开口槽和中部避让特征；立板可在底板上表面建立草图，绘制外侧半圆、侧边直线和中心孔，拉伸至所需厚度后与底板合并。对于焊接件，可将两个实体分别建模并在工程图中注明焊接要求；对于机加工件，则应统一为一个实体，并补充倒角、圆角和孔加工精度。铰接孔通常需要较高的同轴和表面质量要求，若作为旋转副使用，可按铰制孔或衬套压装孔设计；若仅作为穿螺栓固定点，则可降低精度要求。

　　该类支座在轻工自动化、检测夹具、包装线挡料机构、实验台架、小型农机附件和设备维护改造中使用频率较高。它的优势在于结构简单、加工成本低、安装调节方便，并能通过标准销轴快速形成可拆卸铰接点。实际选型或复刻时，应结合工作载荷、摆动角度、紧固件规格和安装空间，校核底板厚度、立板高度、孔径以及焊缝或圆角强度，避免因薄板刚性不足导致支座在反复载荷下产生变形。
