储罐消防泡沫注入腔体结构三维建模

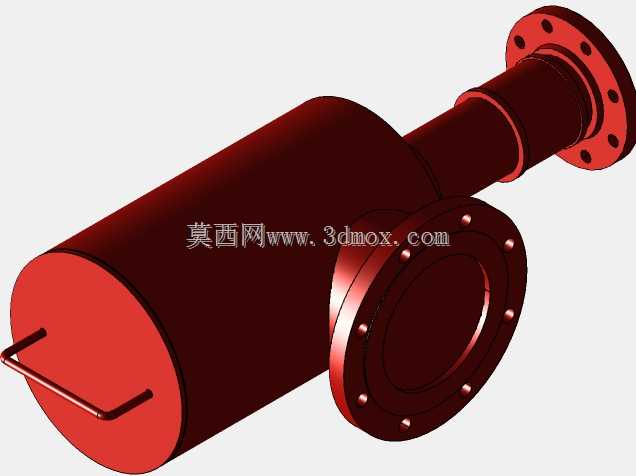

　　这套三维结构围绕石油地面储罐的火灾抑制需求展开，核心是把泡沫混合液稳定导入储罐内部，在罐内液面上方形成覆盖层，隔绝油气与空气接触，从而抑制火焰蔓延。现场布置时，装置通常安装在储罐侧壁或靠近罐顶的注入位置，一端通过管道法兰接入泡沫供给管路，另一端与储罐壁面的接口对接；侧向大法兰用于腔体端盖或内部组件的检修拆装，筒体侧面的提手则方便在安装、搬运和维护阶段进行短距离移位与对位。

从结构组成看，模型主体由承压筒体、侧向接入管段、端部法兰、连接法兰、端盖及紧固件构成。筒体采用圆筒形腔体，能够在泡沫液通过时提供较稳定的流道容积，减少入口压力波动对喷射分布的影响；接入管段与筒体呈角度布置，

　　便于泡沫混合液沿指定方向进入罐内，避免管路与储罐附件、平台栏杆或保温层发生干涉。法兰端面均预留了螺栓孔分布圆，建模时需要重点核对孔位数量、孔径、节圆直径和密封面形式，这些尺寸直接决定现场能否与标准管路法兰配对。

建模过程中，筒体内外壁厚度应保持一致，端部与法兰焊接区域需要保留合理的过渡结构，不能只按外观曲面处理。侧向接管与筒体相交处属于典型的相贯区域，实际生产中涉及焊接坡口、补强圈或局部壁厚加强，三维设计时应把相交线、焊缝空间和检修工具操作空间一并表达。端盖法兰通过周向螺栓压紧密封，密封面可根据介质压力选择平面、突面或相应垫片结构；螺栓装配不宜简化为单一阵列外观，应保留螺母、垫片和螺栓伸出长度，

　　便于后续检查安装间隙。

安装边界方面，装置并非独立落地设备，而是依附在储罐壁板和泡沫管路之间。布置时要确认筒体轴线与储罐接口的相对位置，保证接入管能够自然对中，不得依靠螺栓强行拉合法兰。装置周围应留出端盖拆卸空间，使法兰螺栓能够从侧向取出，同时保证人员在消防平台上可以操作扳手、连接软管和更换密封件。若储罐外部设有保温层、防火层或环形冷却水系统，还需核对筒体与保温护板之间的净距，避免后期检修时必须大面积拆除保温结构。

从功能逻辑看，该类装置的关键不在于复杂运动机构，而在于流道连续性、连接可靠性和火灾工况下的可维护性。腔体内部应避免出现突兀台阶或死角，

　　防止泡沫液残留、杂质沉积；入口管与筒体连接处的过渡应尽量平顺，使泡沫混合液在进入储罐前保持稳定流速。对于选型人员而言，需要结合储罐容积、泡沫液类型、供给压力和接口管径确定腔体规格；对于结构建模人员而言，则应把法兰标准、筒体长度、接管角度、端盖开启方向和提手位置作为校核重点。

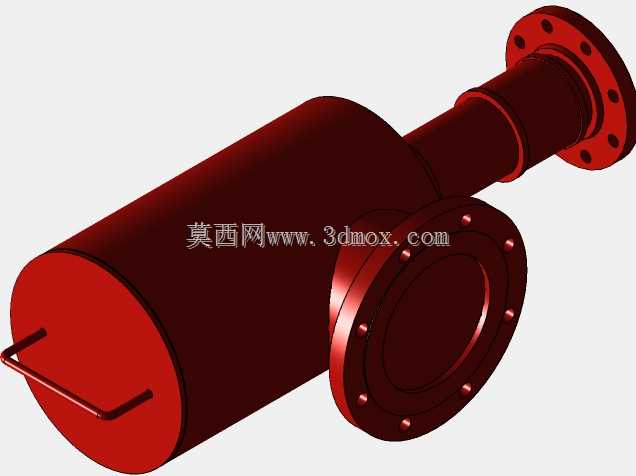

模型在视觉上以红色涂装表现，符合消防设备现场识别习惯，但工程设计不能只关注颜色。实际出图时还需补充筒体材质、焊接要求、法兰密封形式、紧固件规格和表面防腐做法。搬运提手虽属于辅助件，也应考虑其与筒体连接后的承载能力，不能以细小杆件随意代替。整体来看，该结构把泡沫供给管路、储罐接口和检修端盖整合在一个紧凑腔体上，适用于油库、炼化罐区等需要快速向储罐内输送灭火泡沫的场合，三维建模时应围绕管路对接、法兰密封、检修空间和壁面安装边界进行完整表达。
