浮球式液位传感控制装置结构

　　这套浮球联动式液位检测执行结构，常见于中小型储液罐、循环水箱、冷却水池以及给排水泵站的液位联锁环节，核心作用是把液面高度变化转化为机械摆角，再驱动端部检测或开关元件完成泵阀启停、高低位报警与溢流保护。现场使用时，装置通常安装在罐顶法兰、侧壁支架或敞开池体的检修平台附近，浮球随液面升降，通过细长连杆把位移传递到铰接支座内的转轴，避免电气元件直接长期浸泡在介质中，这也是浮球机械式液位方案在污水、冷却水、切削液等工况中持续被采用的重要原因。

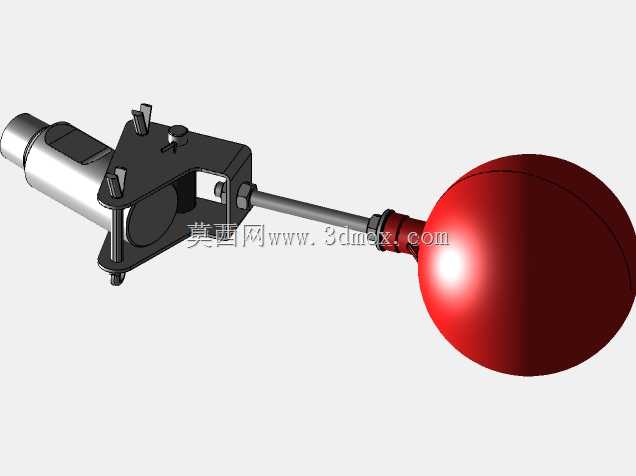

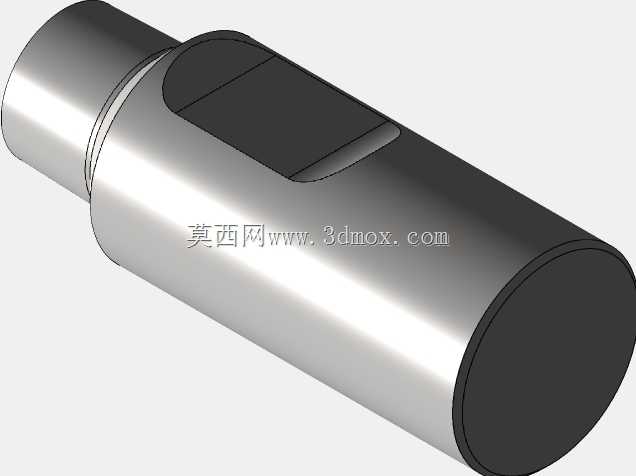

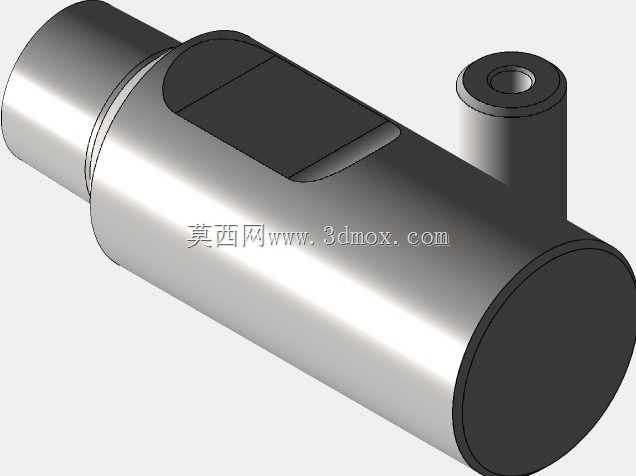

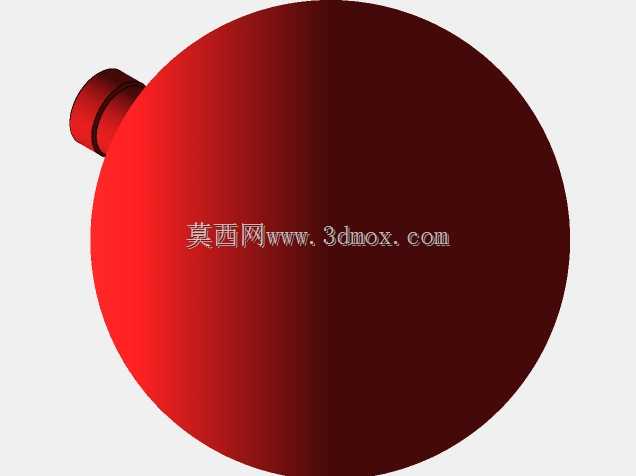

　　从结构布置看，红色球形浮体位于连杆末端，球体直径相对较大，目的是在液体中获得足够浮力，并减小液面波动造成的误动作。球与金属杆之间设置红色连接套和锁紧部位，装配时可根据液位动作区间调整杆长或夹持位置。连杆中段为细长金属轴，能够跨越罐壁到浮球活动区域之间的距离；靠近主体的一端接入黑色支架组件，支架内部承担铰接、限位和动作传递功能。端部银灰色圆柱部分对应检测、开关或安装接口，外部黑色罩壳与夹块将运动件保护起来，同时形成与设备基座连接的固定界面。

　　设计这类结构时，首先要确认浮球的运动轨迹。连杆绕支座转轴摆动，浮球中心并非严格垂直升降，而是在竖直面内形成圆弧路径，因此罐内需要预留相应扫掠空间，不能让浮球碰到罐壁、进液管、爬梯或搅拌部件。若安装空间狭窄，应缩短连杆或改变支座位置，但杆长变化会直接影响浮球行程与转轴摆角，进而影响开关触发点，需要在布局阶段同步校核。液位高位、低位与正常工作位之间的差值，通常由浮球起始位置、连杆长度、铰接点高度和内部触发凸轮角度共同决定。

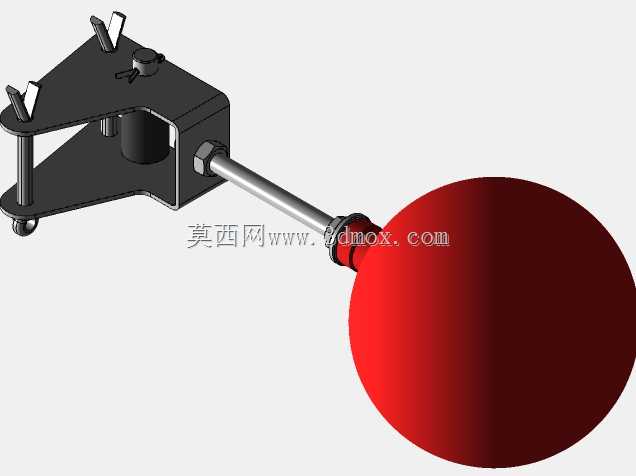

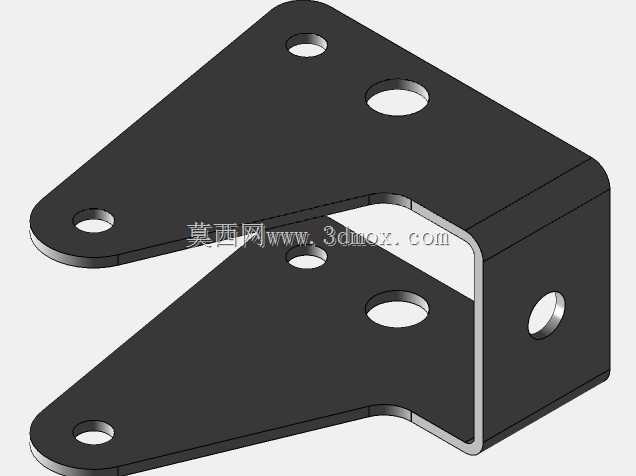

　　支座部分采用夹板式结构，多个紧固点围绕铰接区域布置，有利于承受浮球波动带来的反复冲击。支架上方可见调整螺钉和锁止件，这类细节在实际设备中常用于限定摆角、微调触发位置或固定检修状态。工程建模时不能只把支架视为静态块体，需要表达转轴同轴关系、夹块开合间隙、紧固件装配顺序以及连杆与壳体之间的运动避让。若后续要做干涉检查，应重点验证连杆在最高液位和最低液位两个极限姿态下，是否与罩壳、密封件、安装法兰及外部管线发生接触。

　　外形与安装边界方面，装置沿连杆方向具有较长伸出尺寸，主体安装端较紧凑，浮球端则需要较大的圆形活动空间。选型或测绘时，应明确支座安装面到浮球中心的水平距离、浮球直径、连杆直径、端部圆柱接口长度以及支架高度。对于封闭罐体，还要结合法兰口径和人孔位置判断整体能否放入；对于敞开水池，则需考虑支架悬臂刚度，避免水流冲击导致连杆颤动。浮球下方与最低液位之间应保留安全距离，防止泥沙沉积后托住球体；浮球上方也应留出高位报警后的波动余量，避免溢流前机构已经顶死。

　　功能特性上，该结构把浮力、杠杆摆动和端部检测结合在一起，动作过程直观，维护人员能够通过浮球位置快速判断液位状态。与纯电子液位计相比，它对介质导电性、气泡和泡沫的依赖较低；与完全浸没式电缆浮球相比，刚性连杆的动作方向更明确，适合空间受限且需要固定触发角度的场合。不过在含纤维、粘稠介质或易结垢液体中，铰接点和连杆连接套需要预留清洗维护位置，必要时增加防护套或定期冲洗结构。

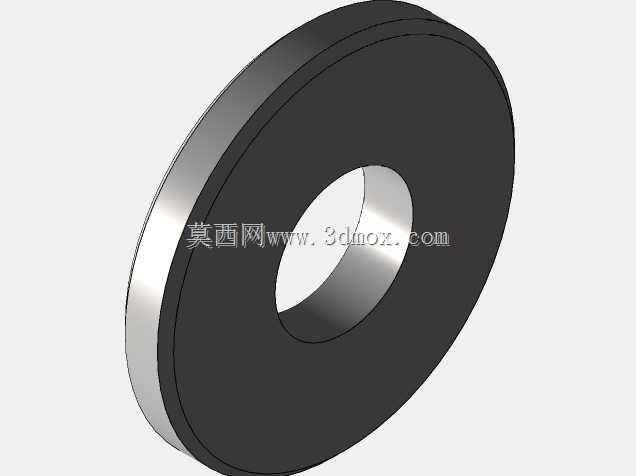

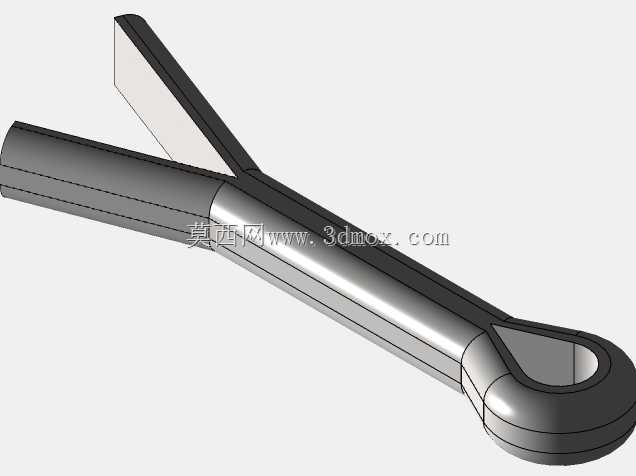

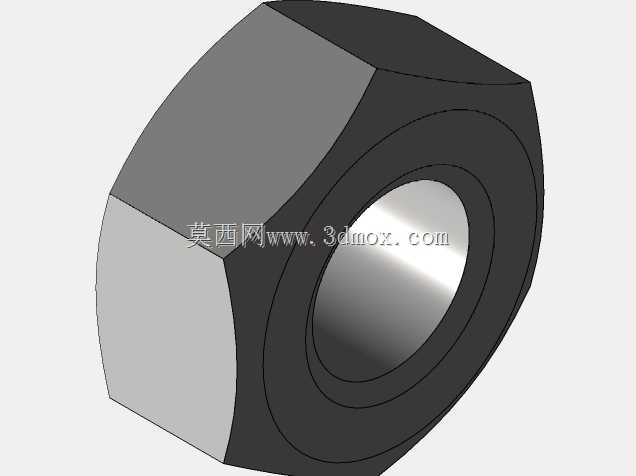

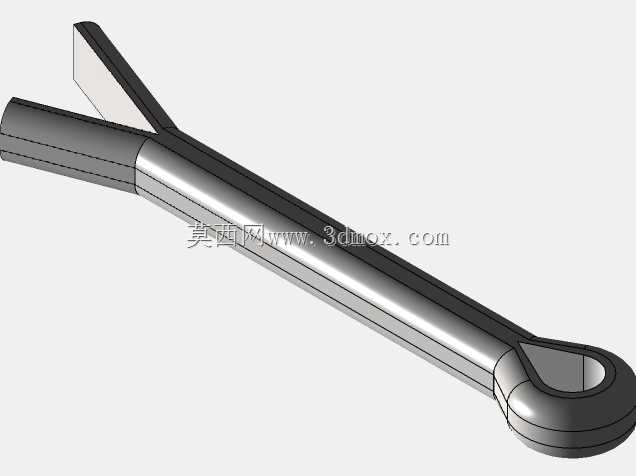

　　三维建模过程中，宜按实际装配关系拆分浮球、连杆、连接套、铰接支架、壳体、端盖、紧固件和检测接口等零件。球体可采用回转特征生成，连杆使用圆柱或杆类特征，支架夹块则通过拉伸、切除和孔位特征完成。装配时以铰接轴为运动中心建立连杆摆角约束，分别检查高位、低位和安装姿态下的空间包络。对于工程图输出，应标注关键安装孔位、连杆有效长度、浮球活动半径和端部接口尺寸，使结构设计人员能够直接把该装置放入罐体总成中进行管路与检修空间协调。
