四光束在线浊度检测传感探头结构

　　该结构对应水处理在线分析系统中的浸入式浊度检测探头，主要用于污水生化池、二沉池出水、中水回用管路、净水厂沉淀池以及工业循环水旁滤装置等工况。设备在现场承担连续水样浊度信号采集任务，通过光学测量窗口向水体发射检测光束，并接收悬浮颗粒散射与透射后的光强变化，从而换算出水中悬浮物浓度和浑浊程度。相较于单光路检测方式，四光束方案利用多方向光路交叉补偿，能够降低窗口轻微污染、气泡掠过、光源老化和水样色度变化带来的漂移，使探头在长期无人值守条件下保持较稳定的输出。

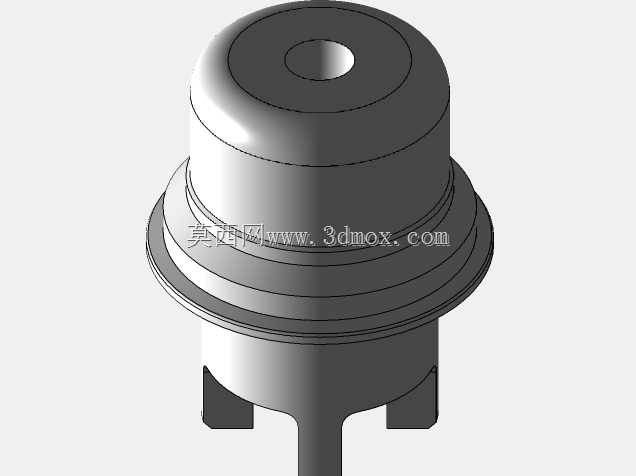

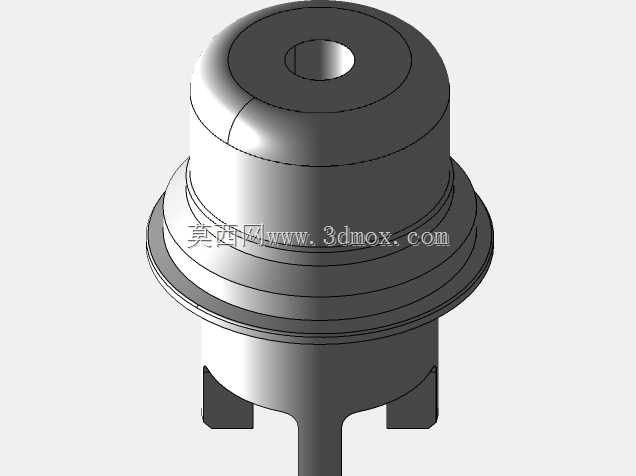

　　从外形上看，整机采用立式圆柱腔体布局，上部为直径较大的电子仓与光学仓外壳，顶部保留中心孔位，可用于线缆引入、密封压紧或光路调试端盖定位。圆柱外壁设置多级环形台阶，这些台阶并非单纯装饰：较宽的凸缘可作为安装限位面，配合池壁支架、流通池压盖或浸没式安装管形成轴向定位；相邻细槽则可容纳密封圈、挡圈或锁紧套，使外壳在潮湿、喷淋和短时浸没环境下保持封闭。下部直径收缩后延伸出测量段，底端带有分叉式支脚结构，支脚之间形成开放流道。水样进入探头底部后可在光学窗口周围自然流通，既保证被测水体持续更新，又能阻挡较大杂物直接贴近窗口，降低纤维、塑料片和污泥团块对测量面的遮挡风险。

　　结构设计时需要同时兼顾光学路径、水力流态和维护空间。上部大腔体内部可布置光源、光电接收元件、信号调理板及防潮灌封区域，壁厚过渡均匀，便于注塑或机加工成型；外表面连续圆弧过渡，减少棱角处积污和应力集中。中部法兰式凸缘承担安装受力，选型配套时应核对凸缘外径、下方插入深度以及支脚张开范围，避免探头与管道弯头、池壁加强筋或搅拌器推流区域发生干涉。下部支脚的高度决定窗口与安装端面的距离，若插入沉淀池或曝气池，应保证测量段处于代表性水层，同时不能让支脚插入积泥过深；若安装在管道流通池中，则需确认流通池内径能够容纳支脚外围，并让水流方向穿过开放窗口区，而不是被支脚完全遮挡。

　　实际工程布置中，这类探头常通过球阀式插拔支架、浮动安装架或固定浸没管接入工艺线。安装边界不仅要看主体圆柱直径，还要考虑顶部电缆弯曲半径、维护时向上拔出的行程，以及清洗刷或人工擦拭窗口所需的手部空间。外壳台阶处的密封件需要在装配后形成连续压缩面，底部测量窗口则应避免与金属支架刚性碰撞。分叉支脚在建模时应重点检查根部圆角和拔模方向，因为该区域既受水流冲击，也可能在维护拆装时承受侧向力；若采用工程塑料材质，根部需保留足够壁厚，防止长期浸泡后脆裂。

　　三维结构处理上，圆柱同轴度、环形槽宽度、支脚对称度和顶部孔位中心关系是关键尺寸。光学窗口所在区域应保持稳定的相对位置，外壳不能因锁紧力产生明显变形。对于结构工程师而言，模型可用于校核浸没安装深度、密封压缩量、支架夹持位置和流场通过性；对于选型人员，则可据此判断探头是否适合开放水池、带压流通池或小型集成水质柜。整体造型紧凑，外部无复杂悬臂，防护与流通需求通过台阶壳体和底部防护支架共同实现，适合作为在线水质监测设备中的浊度采集终端进行结构配套与二次安装设计。
