EBM离心式呼吸机风机G2E160结构

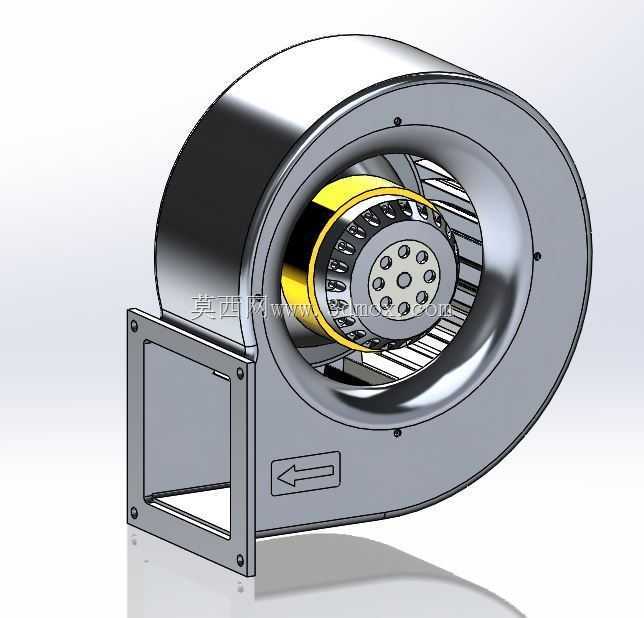

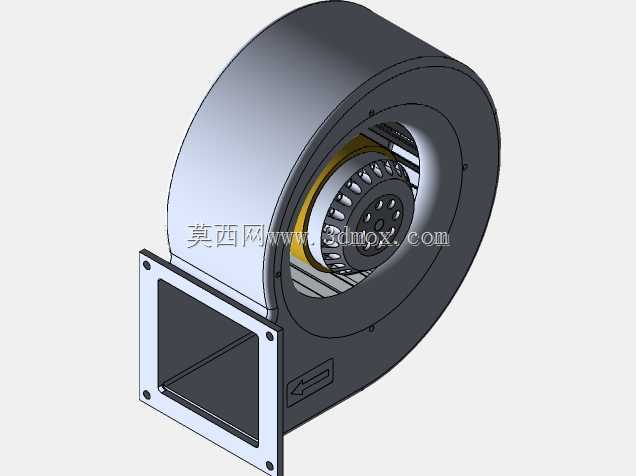

　　该模型呈现的是一台前向多翼离心风机的完整外形与内部流道关系，常用于呼吸机、医疗送风设备、洁净空气输送以及需要稳定低压气流的小型通风系统。设备主体由蜗壳、离心叶轮、电机容纳区域、方形进风或出风接口、安装法兰及固定孔位组成，整体结构紧凑，适合嵌入设备内部而非作为独立落地装置使用。

　　从实际布置角度看，这类风机的核心价值在于把轴向进入叶轮的气流转化为沿蜗壳切线方向输出的气流，并在较小空间内获得相对稳定的风量与压力。方形法兰接口便于与矩形风道、设备箱体或过滤模块连接，法兰面上的孔位可直接配合螺栓完成固定。建模时需要重点保留接口外轮廓、法兰厚度、孔位分布、蜗壳最大回转半径以及电机侧突出尺寸，因为这些边界直接决定设备机柜内的安装空间、检修间隙和风道对接方式。

　　蜗壳部分采用近似螺旋扩展的壳体形态，气流从叶轮外缘进入蜗壳后，沿壳体通道逐渐汇集并导向接口。壳体外侧圆弧决定了风机旋转方向和安装朝向，模型侧面的方向标识可用于装配时核对气流路径，避免现场接管后出现送风方向错误。对于结构工程师而言，蜗壳并非单纯外观件，它同时承担气流导向、叶轮防护、噪声约束和整机支撑的作用；在三维布局中，应保证蜗壳周围留有足够空间，避免机柜壁面过度贴近出风口而造成流阻增大。

　　叶轮区域位于蜗壳中心，可见多片密集叶片围绕轮毂布置。前向多翼叶轮的特点是叶片数量较多、叶轮直径相对较大、运行转速通常低于部分高压风机，适合医疗通风和设备冷却等对气流连续性要求较高的场合。叶轮与电机轴之间的配合关系在装配设计中需要特别关注，轮毂、轴孔、紧固件和电机端盖之间应保留明确的装配层级。若用于后续工程深化，还应结合电机长度、轴承位置和动平衡区域校核叶轮与蜗壳内壁的径向间隙，防止运行中发生擦碰。

　　方形接口处的折边法兰具有较好的平面定位作用，接口边框与蜗壳之间形成过渡段，可降低气流从叶轮通道进入矩形管路时的突变损失。法兰四角及边部的安装孔适合使用标准紧固件连接密封垫或软接件；在医疗设备场景中，该位置还可能与过滤盒、消声段、流量检测模块或呼吸回路组件相邻，因此接口中心线、法兰面高度和孔距需要在模型中保持清晰。

　　设备后部圆形轮廓主要对应电机和叶轮安装空间，外径方向形成整机最大旋转包络。进行机柜布局时，不能只按二维投影估算占地，还应检查蜗壳圆弧与侧板、线束、管路之间的三维干涉。风机下方和侧方应预留电机散热、接线插拔以及维护拆卸的空间；若设备需要减振安装，可在法兰或支架位置加入减振垫，但此时模型中的安装基准面和螺栓孔位置仍需作为主要定位依据。

　　从设计思路上看，该类风机强调的是小体积、低振动、稳定送风与便于集成。蜗壳与方形接口的组合兼顾了圆形叶轮高效旋转和矩形风道易连接的需求，外部没有复杂冗余结构，适合在有限设备舱内完成布置。对于选型人员，应结合系统风量、静压、过滤阻力、噪声限制和供电条件判断其适用性；对于建模人员，则应把叶轮直径、蜗壳宽度、接口尺寸、法兰孔位、电机外廓和安装方向作为还原重点，使模型既能用于外观展示，也能服务于设备内部干涉检查和风道方案评审。
