铣床用机械式边缘寻边定位检测器

　　在普通铣床、镗床以及没有配备自动对刀探测功能的加工中心上，工件坐标系的建立往往依赖操作者手动完成。机械式边缘检测器就是这类场景里非常顺手的一件辅助工具，它不需要气源、电源或者信号线缆，靠机械接触时的偏心摆动变化来判断测头与坯料边缘的相对位置，配合数显表或者刻度盘读数，能够把工件侧边、台阶面、槽口中心等基准位置快速找出来。

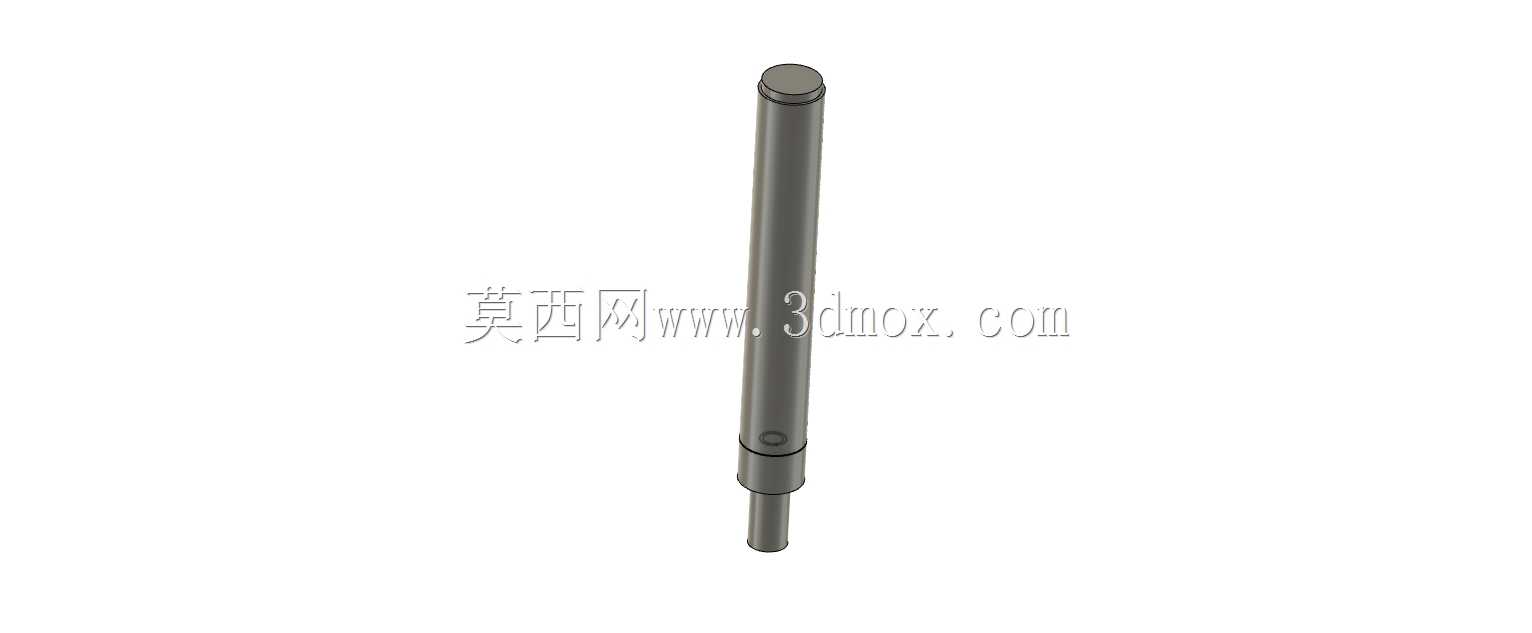

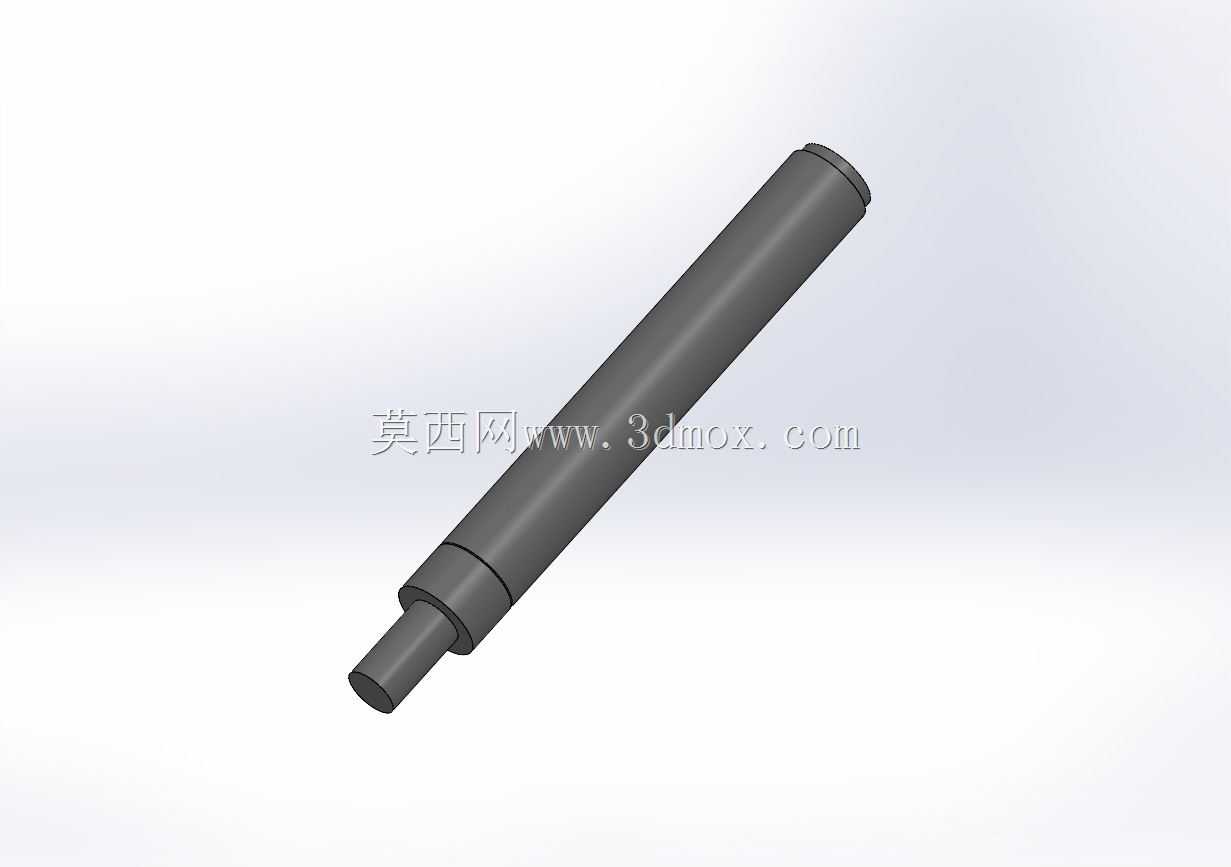

　　这套结构的主体是一根细长的圆柱握持杆，上端做了封闭的平顶端头，下端通过细小的连接段伸出可活动的测杆。整体外形接近直柄笔状，外径统一，便于在刀柄、钻夹头或者专用夹具中装夹；杆身长度方向留出了足够的握持与夹持区间，在主轴低速旋转时，外露部分不会与夹具、压板或工件凸起发生干涉。下端测杆直径明显小于主体，接触毛坯边缘时受力点集中，微小的偏移就能被肉眼识别，这也是机械式寻边器灵敏度的关键来源。

　　从实际加工流程看，使用前先把检测器竖直装在主轴上，让下端测头靠近待找正的工件侧面。主轴低速转动时，活动测头在未接触工件前会因偏心关系产生明显摆动；当测头轻轻蹭到坯料边缘，摆动轨迹被约束，偏心量突然减小，测杆看起来由晃动转为趋于同轴，这个瞬间即可判定测头中心与工件侧面处于已知半径偏移关系。随后结合测头直径，在DRO数显装置中减去半径值，就能得到工件边缘的准确坐标。相比直接用刀具蹭边，这种方式不会损伤切削刃，也避免了切屑、刀痕对判断的干扰。

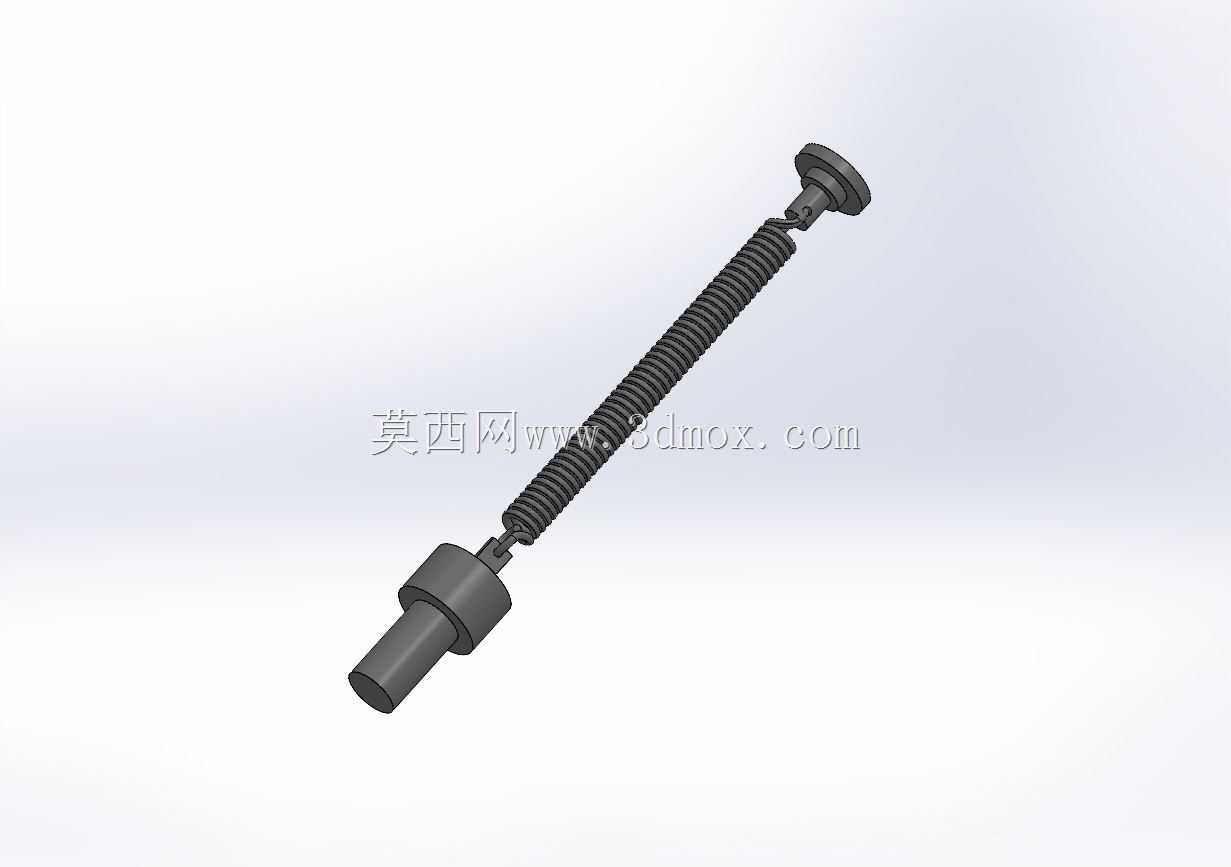

　　建模时需要重点处理几段配合关系。主体圆柱筒内部要容纳活动测杆的铰接或浮动结构，虽然外部看起来简洁，但内部必须预留摆动间隙；上端封盖与筒身之间可采用同轴止口配合，保证装配后外圆不错边；下端收口位置要形成对测杆的限位，既不能压死活动件，也不能让间隙大到测杆径向晃动过量。测杆与主体连接处是受力最频繁的部位，圆角过渡和壁厚变化要连续，避免长期接触碰撞后出现应力集中。

　　外形尺寸方面，长杆比例适合常见铣床主轴到工作台的操作空间，主体直径控制在手持和夹装都舒适的范围内；下端细测杆伸出长度不宜过长，否则接触时会产生过大弹性变形，影响重复定位精度；顶端平面则可在存放或竖直放置时提供稳定支撑。安装边界上，装夹部位应选择主体上半段无台阶、无槽口的光整圆柱区，夹持长度至少覆盖外径的数倍，保证旋转时同轴度；下端活动段必须完全露出，不能被夹头唇口碰到。

　　设计思路上，这类工具并不追求复杂结构，而是把可靠性放在第一位。没有电子元件意味着它在油污、切削液和金属粉尘环境中仍能稳定使用；细长圆柱外形方便伸入型腔、台阶和夹具之间的狭窄区域；可更换或可摆动的下端测头则兼顾接触灵敏度与维护便利性。对于小批量修配、模具坯料找正、焊接件基准复核等工作，它能明显减少反复测量和试切次数。

　　在三维结构表达中，圆柱面同轴度、下端细杆与主体的连接关系、顶端封盖边界以及整体装配间隙都需要清晰呈现。外观虽然简单，但工程重点在于让活动测杆具备合理摆动量，同时保证装夹后整体刚性满足低速旋转接触检测的要求。
