福特A型发动机气缸盖结构三维数模

　　气缸盖是往复式内燃机上部最复杂的承载与密封零件之一，直接决定气门布置、冷却水流组织、进排气通道走向以及整机装配边界。该数模围绕老式直列发动机的长条形缸盖外形展开，重点还原了铸件外部轮廓、端面接口、螺栓孔分布、气道开口和水套相关安装特征，适合用于发动机结构认知、逆向建模练习、教学演示以及老旧机型维修方案讨论。

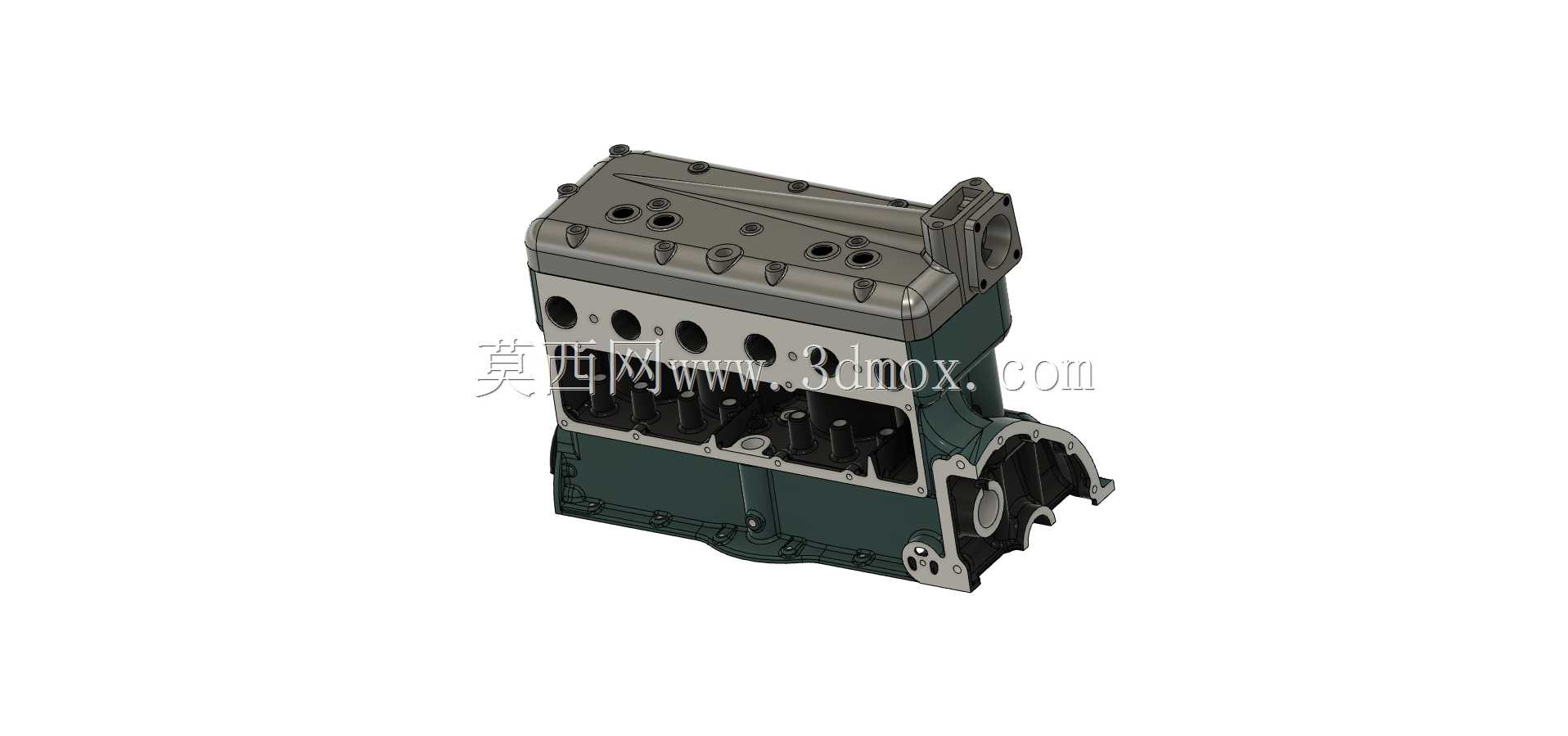

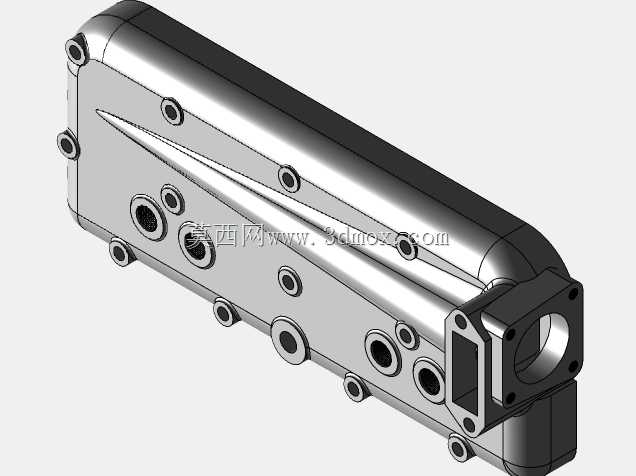

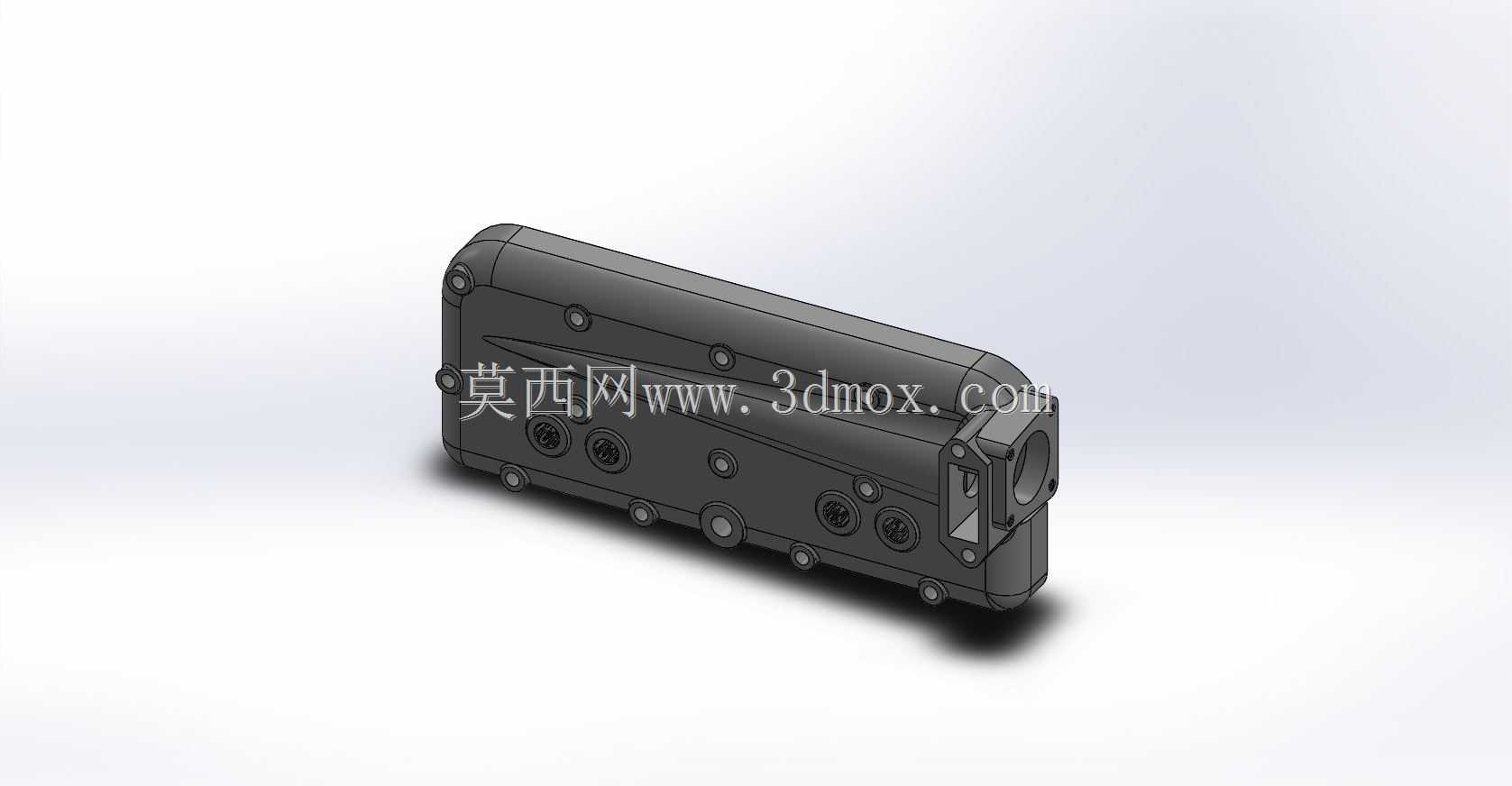

　　从实际使用场景看，这类缸盖安装在气缸体上方，下平面与缸体、气缸垫配合，形成燃烧室上部边界；侧面和端部的法兰接口用于连接进排气歧管、冷却管路或相关附件。模型右侧较明显的方形法兰与圆形通道，体现了外部管路连接区域的结构关系，周围布置的螺栓孔可用于校核紧固件位置、密封面宽度和装配工具空间。长条形主体上分布的多组圆孔，对应缸盖螺栓、气门机构、管路堵头或附属件安装位置，建模时需要特别注意孔位间距、孔深方向以及不同孔径之间的层级关系。

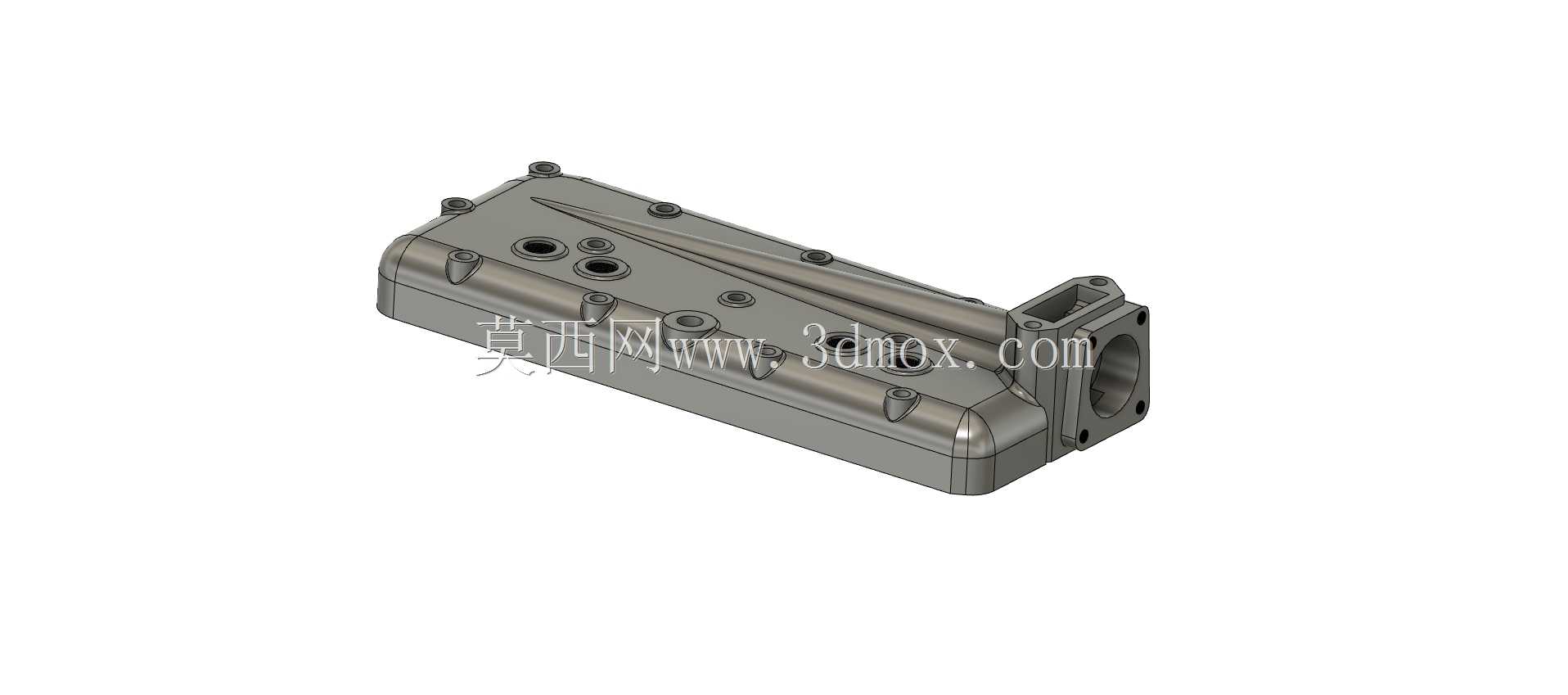

　　外形处理上，该零件并非简单规则块体。主体顶部采用圆弧过渡，端部带有圆角和加厚区域，侧面则呈现铸件常见的厚薄变化。这样的形态既反映了砂型铸造零件为减少应力集中、提高刚度而采用的圆角与加强结构，也给三维建模带来较高的曲面连续性要求。数模中可见一条沿长度方向延伸的斜向凸起特征，它不仅是外观线条，也可理解为铸件外壁加强或工艺造型的一部分；在实际零件中，类似筋条能够提高缸盖抗弯刚度，降低螺栓预紧和热负荷作用下的平面变形风险。

　　设计思路上，缸盖需要同时满足密封、冷却、润滑、进排气和安装维护等多重要求。虽然外部模型不能完全展示内部水套，但外观上的孔系和接口已经能够反映水套与外部管路、堵头、传感器或连接件之间的关系。进行结构设计时，下平面通常要求较高平面度，螺栓孔周围需要足够的压紧面积；气道开口处要保证法兰面平整，孔口边缘不能与螺栓、密封垫或邻近结构发生干涉。对于老式发动机而言，铸件壁厚、加工余量和外部清砂空间也会影响最终形状，因此模型中保留了较厚重的外壁和较宽的安装边。

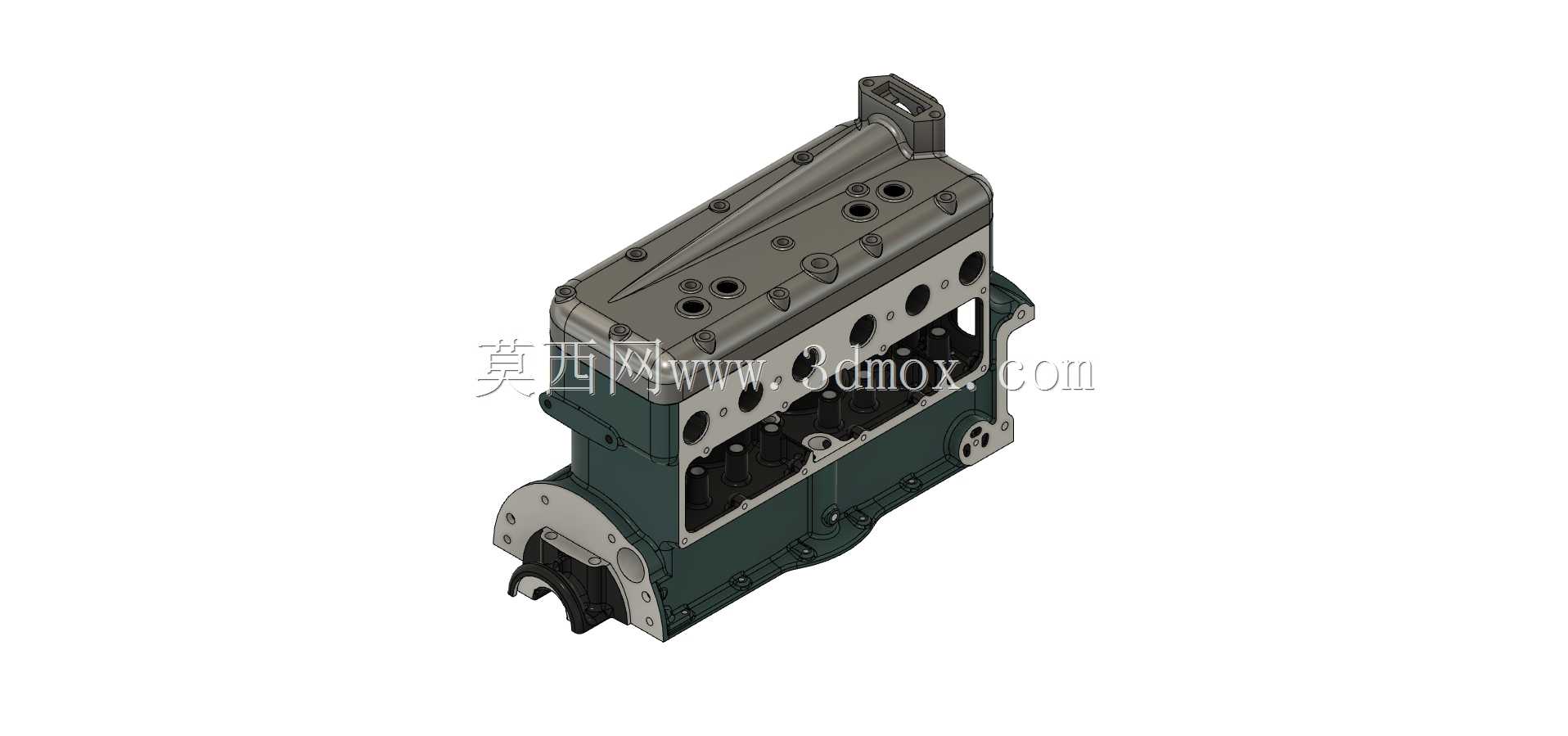

　　安装边界方面，长缸盖的长度方向决定了它与缸体上多缸排列区域的对应关系，端部接口和侧面凸台需要在整机布置中预留拆装空间。螺栓孔并非随意排布，而是围绕气缸压力区域和密封面形成连续压紧路径；若用于后续工程深化，应进一步检查螺栓中心线到水道、气道和外壁的距离，避免壁厚不足。法兰接口处的通孔需要与对接件孔位一致，密封面宽度要满足垫片压缩要求，圆形通道与方形法兰之间的过渡也应保持圆滑，以降低流道阻力和铸造缺陷风险。

　　建模过程可采用实体与曲面结合的方式：先建立主体长度、宽度和高度基准，再绘制下平面、端部法兰和侧面接口；随后通过拉伸、旋转、倒角和抽壳思路构建外部铸件形态；孔系部分应按真实装配方向建立，不宜简单用垂直于当前视图的孔代替。对于圆角较密集的区域，要先保证大面连续，再处理小孔和局部凸台，避免后期特征失败。若用于运动或装配检查，还可补充缸体、气缸垫、歧管和螺栓等周边零件，用以验证干涉、工具可达性和密封面压覆范围。

　　整体来看，该数模抓住了发动机缸盖外部结构的关键特征：长条铸件本体、多组安装孔、端部连接法兰、圆形通道以及厚重的过渡圆角。它既能帮助结构设计人员理解内燃机缸盖在热负荷与机械负荷下的布局逻辑，也可为三维建模训练提供具有真实工程特征的复杂零件案例。
