钟形轴端中心孔冲制定位工装

　　轴类零件在车削首道工序中，端面中心孔的位置精度直接决定后续两顶尖装夹的回转基准，若采用普通划线打冲方式，不仅效率低，且冲点容易偏斜，造成顶尖接触不良、加工余量不均，细长轴类零件还会因基准偏移产生锥度或弯曲。这套钟形冲床轴中心定位仪正是针对维修车间、小批量轴件加工场景开发的手动冲制定位工装，操作人员无需在端面划线找正，将钟形底座罩在轴端外圆上即可自动完成同轴对中，敲击冲头后便能在轴端面打出位置准确的中心凹坑，为车床顶尖提供可靠的定位基准。

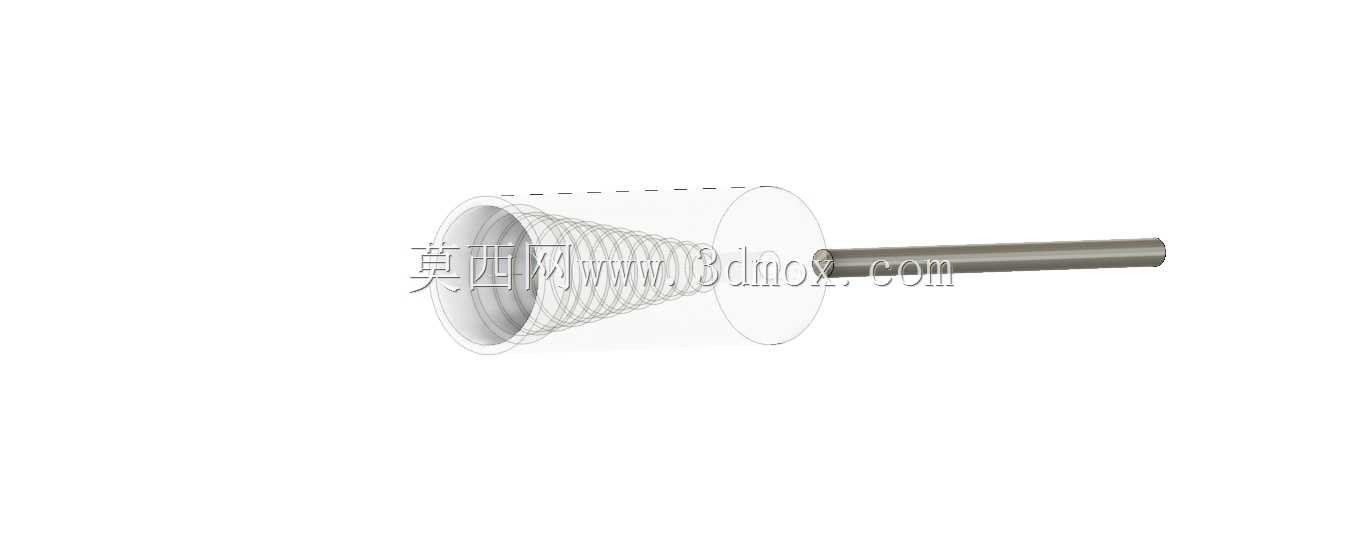

　　工装整体采用细长冲杆搭配钟形底座的结构形式，钟形底座下端为内凹容纳腔，可罩住不同直径的轴端，底座上端面中心加工有与冲杆精密配合的导向孔，冲杆沿导向孔上下滑动，其下端安装硬质冲头，冲头尖端与钟形底座的内孔轴线保持严格同轴。当底座扣合在轴端时，底座内腔的环形端面贴合轴的外圆台阶或端面外缘，依靠钟形罩的自定心作用，使导向孔轴线与轴件轴线重合，此时敲击冲杆顶端，冲头便会垂直在轴端面中心压出凹坑，完全避免人工手持冲子歪斜打滑的问题。

　　该工装的适配覆盖范围从3/4英寸即19毫米，一直到2英寸即50毫米的常规标准轴径，车间内常见的传动轴、主轴、销轴、活塞杆等轴类零件，绝大多数都可以直接使用该工装完成中心孔冲制定位，无需针对不同轴径更换配套夹具，通用性较强。冲头部分采用12毫米直径的银钢棒料加工成型，热处理环节先淬火硬化至樱桃红对应的淬火温度，淬火后再进行回火处理，最终回火至浅稻草色对应的回火温度区间，使冲头既具备足够的表面硬度抵抗敲击磨损，又拥有适度的芯部韧性，避免冲头受冲击时崩裂折断，长期反复使用后尖端仍能保持锋利规整。

　　从现场使用逻辑来看，这套工装特别适合设备维修、单件小批量加工的作业场景：在没有专用中心孔机床、或者轴件体积较大不便搬上钻床的情况下，操作人员可以直接在工位旁完成轴端中心冲定位，省去吊装、划线、找正的辅助时间。钟形底座的外轮廓设计为圆润的圆柱形态，外壁滚花或者做哑光处理，方便手持抓握，作业时一只手扶住底座保持与轴端贴合，另一只手用手锤敲击冲杆顶端即可完成作业，冲杆的长度设计预留了足够的敲击行程，即使钟形罩罩住轴端后，冲杆顶端仍露出底座上方足够距离，方便锤击操作。

　　结构设计上，导向孔与冲杆采用小间隙滑动配合，间隙控制在保证冲杆灵活滑动的同时不会出现径向晃动，从结构上保证冲头的落点始终对准轴件中心。冲头与冲杆的连接可以采用整体加工或者过盈压装的形式，若冲头长期使用出现磨损，也可快速更换冲头部件，底座作为基准件长期使用不变形。钟形底座的内腔深度经过合理设定，既可以容纳轴端的倒角、小毛刺，又能保证底座端面与轴端面可靠贴合，不会因轴端小缺陷导致定位歪斜。

　　在三维建模过程中，需要重点保证钟形底座内腔轴线、导向孔轴线、冲杆轴线、冲头尖端的同轴度约束，所有配合面标注合理的尺寸公差与形位公差，热处理区域在模型中单独区分，为后续加工工艺编制提供清晰依据。建模时还要模拟工装扣合在不同直径轴端的装配状态，检查极限轴径下底座是否会与轴外圆发生干涉，确认冲头下行到最低位置时尖端刚好触及轴端面，行程满足冲坑深度要求。这类工装虽然结构不复杂，但直接解决了轴类加工首道工序的基准定位痛点，是车间实操中实用性很强的简易工艺装备。
