跳汰机支撑框架机械结构设计

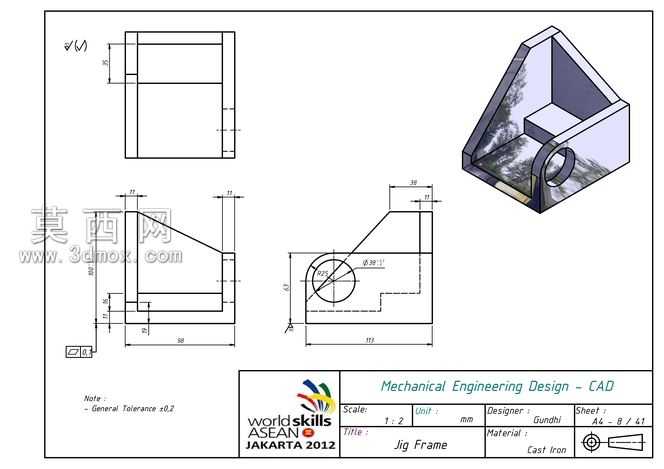

本作品为跳汰机配套的支撑框架结构，采用三维参数化建模方式完成全流程设计，建模过程严格遵循机械设计公差规范，以二维工程图标注的尺寸为基准，逐一定位各特征的位置参数，确保三维模型与工程图的尺寸一致性。建模阶段首先搭建框架的主体基体，通过拉伸、切除等基础特征构建L型的主体支撑结构，针对侧面的斜向支撑筋，采用放样特征实现斜面与主体结构的顺滑过渡，保证支撑部位的力学承载性能。针对框架上的铰接安装孔位，采用同轴心特征约束完成孔位的精确定位，孔位周边设计有环形加厚凸台，提升铰接部位的结构强度，避免长期运行过程中出现孔位磨损变形的问题。材质配置上选用铸铁作为框架的应用材质，渲染阶段为模型赋予铸铁材质的表面肌理，还原铸件表面的哑光磨砂质感，同时通过环境光影调整，凸显框架各部位的结构转折与厚度变化，清晰展示斜筋、安装凸台、主体侧壁的衔接关系。结构设计上充分考虑跳汰机运行过程中的振动载荷需求，主体采用箱型与斜筋结合的结构形式，L型的主体侧壁可实现与跳汰机其他组件的贴合安装，侧面的三角形斜筋有效提升框架的抗扭、抗弯性能，避免振动工况下出现结构共振变形。安装孔位设计为通孔结构，可通过销轴实现与相邻摆动组件的铰接连接，孔位的尺寸公差严格按照通用机械配合要求设定，保证铰接转动的灵活性与连接可靠性。框架底部设计有平整的安装基面，可通过螺栓组件实现与设备基座的固定连接，基面边缘设置有微小的倒角特征，避免安装过程中出现锐边磕碰，同时提升装配的对位便捷性。整体建模过程中对所有尖锐棱边都添加了工艺倒角特征，既符合实际机加工的工艺要求，也有效降低应力集中风险，提升框架的长期使用寿命。模型完成后通过干涉检查验证各部位的结构合理性，确保不存在特征重叠、装配干涉的问题，同时匹配工程图的视图标注，将三维模型与二维图纸的信息一一对应，可直接用于后续的加工工艺编制、组件装配模拟以及生产制造环节，为跳汰机的整机装配提供精准的支撑构件参考。
