PiusiK33燃油流量计量表结构设计

　　燃油输送系统里，计量表往往不是独立摆放的展示件，而是串接在油泵、软管、加油枪之间的关键节点。Piusi K33这类燃油表主要用于柴油、汽油等轻质燃料的加注与流量统计，常见于移动式加油小车、厂区内部供油站、工程机械维保班组、农场农机补给点以及小型油罐配送场景。它的任务并不复杂，却对可靠性要求很高：流体经过表体时，内部测量机构将通过的体积量转化为机械或电子计数，操作人员可直接读取单次加注量或累计流量，从而完成油料发放、库存核对和设备补给记录。

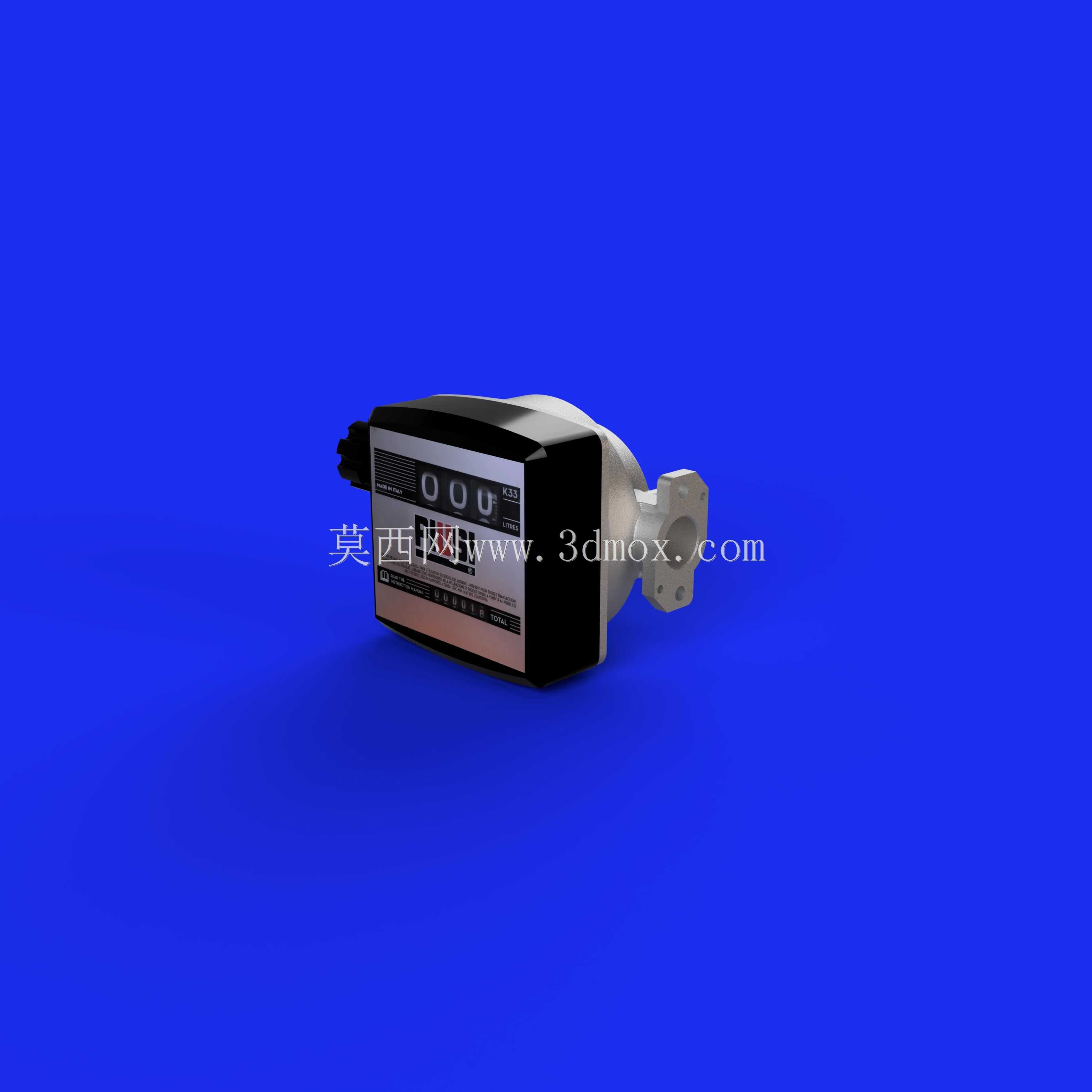

　　从结构布置看，该装置采用紧凑的横向串接形式。主体一侧为带法兰接口的流道端，另一侧连接计数显示壳体，中间通过过渡段把测量腔与读数机构隔开。显示区域朝向操作者，面板上设置数字视窗，数字轮或显示模块沿水平方向排列，便于在加油姿态下快速读数。外壳轮廓并非单纯追求方正，而是在边角处做了过渡和包边，既减少搬运、碰撞时对显示窗的直接冲击，也便于在油污环境中擦拭维护。端部连接结构保留了螺栓紧固空间，法兰面与管路轴线保持垂直，使密封件能够均匀受压，避免偏装造成的渗漏。

　　建模时需要重点处理三条边界：一是流体通道的轴向中心线，二是显示面板的观察方向，三是安装法兰的螺栓分布圆。流道入口和出口应保持同轴或按实际管路偏置关系建立，不能只按外观拉伸壳体；若中心线错位，后续在装配体中与泵体、弯头、软管接头对接时会出现干涉。显示壳体虽然位于流道侧方，但其内部并非完全实心，数字轮、支承轴、隔板和观察窗都需要预留位置。外观模型可以简化细小字符，但计数窗的开口深度、面板倾角、壳体壁厚和端部台阶应保留，因为这些特征直接影响整机尺寸判断。

　　在加油设备中，计量表通常承受管路重量和操作振动，因此安装边界不能只看接口螺纹。法兰端周围要留出扳手旋转空间，底部与支架或泵座之间应考虑支撑面，显示面前方不能被油管、阀门手轮或机架遮挡。若设备安装在移动小车上，还需控制表体悬伸长度，避免软管拖拽时在法兰根部形成过大弯矩。实际布置中，常见做法是让表体靠近油泵出口，经短直管后再接软管，这样既方便读数，也能减少入口流态紊乱对测量稳定性的影响。

　　产品功能设计围绕“看得清、接得上、耐得住”展开。读数窗采用略向内凹的防护形式，周围壳体形成凸边，可降低加油枪磕碰玻璃的概率；表体连接端设置明显的法兰盘和安装孔，使管路拆装时定位明确；壳体下部和侧面的造型过渡考虑了成型与装配，后盖与主体之间形成可检修的分件关系。对于燃油类设备，密封比外观棱线更重要，模型中法兰端面、接头轴线、垫片压缩区域和紧固件位置应建得清楚，便于工程人员检查密封面是否完整、螺栓是否有足够操作空间。

　　从外形尺寸协调角度看，该计量表属于小型在线仪表，长度方向由流道接口和显示壳体共同决定，高度方向主要受数字视窗和外壳顶盖影响，宽度则需要计入侧部接头及紧固件。布置在加油机面板上时，面板开孔不能仅按显示窗尺寸处理，还要给壳体后部、接线或机械计数机构、固定螺母留出深度。若与过滤器、泵、电磁阀等元件并排安装，应保证表前表后留有直管段和维护距离，尤其法兰螺栓不能被相邻阀体挡住。

　　三维设计过程中，可先按管路轴线建立流道骨架，再确定法兰截面和计量腔外径，随后叠加显示壳体。数字窗区域建议作为独立子装配处理，方便后续替换不同读数形式；端部法兰则应与标准管件或设备自带接口匹配，螺栓孔位置、孔径和密封面宽度需按实际选型核对。外壳上的小倒角、铭牌区和底部支撑面虽然不决定流体原理，但会影响渲染表达、干涉检查和安装评审。对于从事加油设备、燃料输送单元和现场补给装置设计的人员来说，这类模型的价值在于把接口、视读、防护和维护空间同时纳入装配判断，而不是仅仅还原一个仪表外形。
