油箱六英寸自由通风口结构设计

　　六英寸油箱自由通风口主要服务于储液箱体的气相平衡需求，常见于液压站油箱、润滑系统储油柜、工艺流体储罐以及车载液罐的顶部通气管路。这类部件看似结构简单，却直接影响箱体在液位升降、温度波动和泵送工况下的压力稳定性。若通气能力不足，泵组吸油时箱内会形成负压，导致吸空、气蚀、油封反向受力；回油或油温升高时，内部气体膨胀又可能形成正压，造成焊缝渗漏、盖板变形甚至密封件挤出。该通风口以DN150通径为核心边界，采用宽大的帽罩式外形，使气流在进入或排出箱体前经过转折通道，既能保证足够的流通面积，又能减少雨水、冲洗水和大颗粒粉尘直接落入油箱的风险。

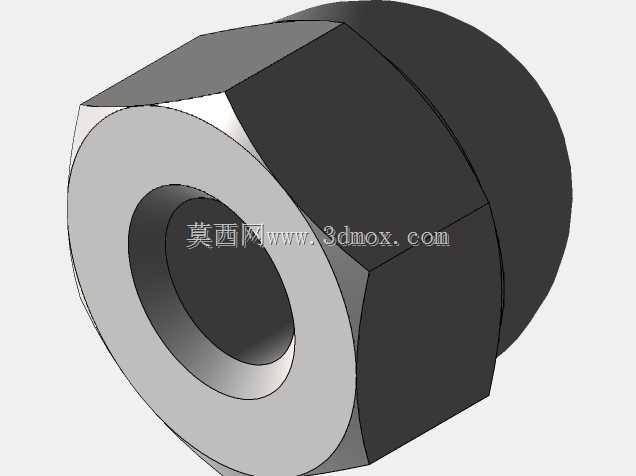

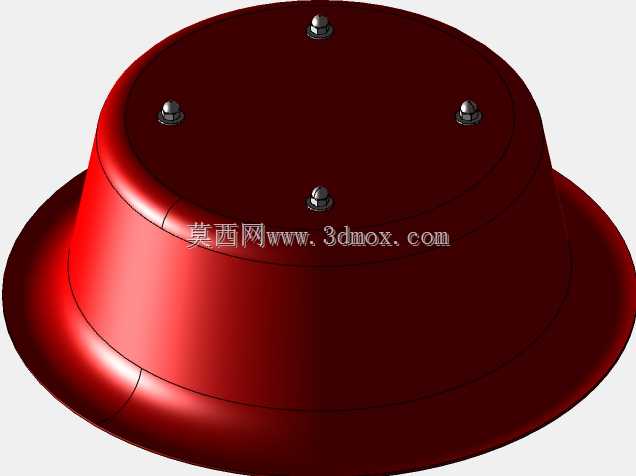

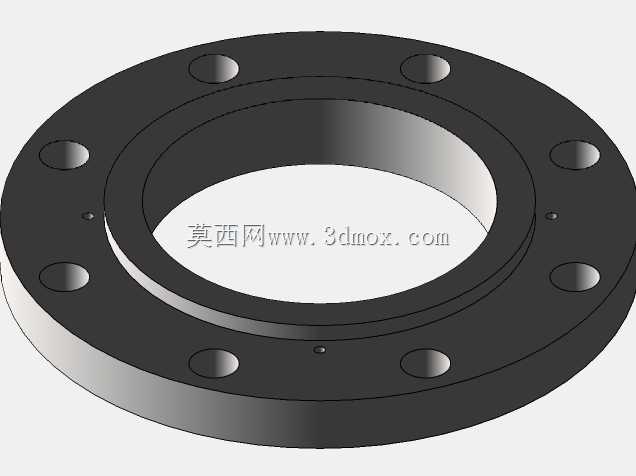

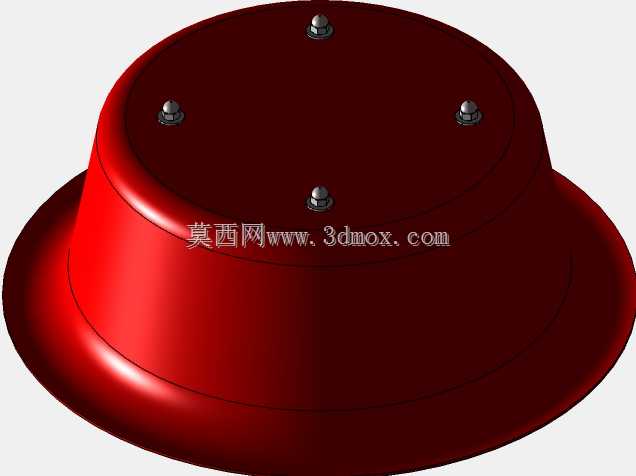

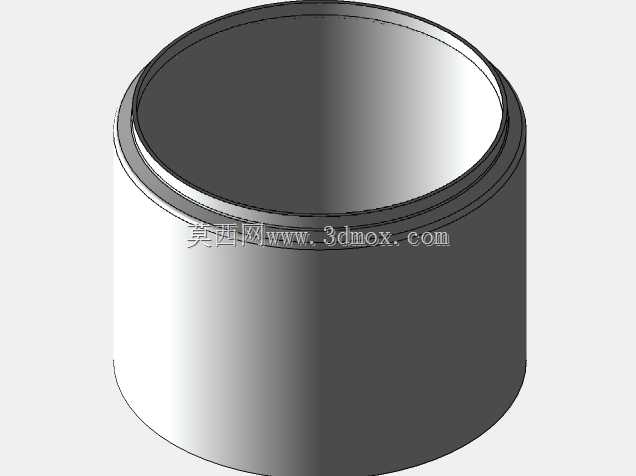

　　从外形看，产品由下部安装法兰、中部隆起的导流罩体和顶部紧固组件构成。底部法兰呈圆盘状向外延展，适合贴合油箱顶板或储罐接管法兰，安装时可沿圆周布置紧固件，压紧面受力均匀。罩体采用平滑过渡的锥弧曲面，而非直立薄壁圆筒，这种处理有两方面考虑：一是在相同投影高度下扩大内部气腔，降低瞬时气流速度；二是避免罩壳与法兰连接处形成尖锐应力集中，在薄板冲压或铸造后都能获得更好的刚度。顶部可见的多颗紧固螺钉用于固定内部挡液、滤材或防护组件，螺钉沿圆周均布，拆装时不需要移动整个通风口本体，便于现场检修和清洁。

　　实际选型时，首先要核对的是安装边界而非单纯外观。六英寸规格对应较大通气量，法兰外径、螺栓孔分布、罩体最大直径和顶部高度都应与油箱顶部检修空间匹配。若箱体上方存在管路、护栏或设备盖板，需要预留罩体拆装和螺钉操作空间；若通风口安装在户外设备上，还应考虑帽檐边缘与箱顶的间隙，保证排水方向远离法兰密封面。模型中法兰盘与罩体为同轴结构，设计人员可据此直接校核开孔位置、焊缝热影响区以及相邻液位计、人孔、清洗口的干涉关系。对于焊接油箱，法兰下方通常与短接管或补强板连接；对于拼装式箱体，则可通过垫片和螺栓形成可拆连接。

　　功能设计上，自由通风口不同于带压力控制的呼吸阀，它不依赖弹簧阀芯或重锤启闭，而是在接近常压的范围内持续提供气相通路。这样的结构可靠性高、维护点少，适合液压润滑系统中要求油箱始终微压运行的场景。为了避免油液飞溅外溢，罩体内部通常设置折流、挡油或滤网空间，气流从法兰中心上升后在罩内转向，再从防护间隙排出。夹带油雾的气体在流速降低和方向改变后，较大液滴会附着在罩壁并回流，减少油损与环境污染。吸入工况下，外部空气经过同一曲折通道进入箱体，杂物和水滴被帽罩遮挡，从而降低油液被污染的概率。

　　结构建模时应重点处理三类细节。第一类是安装接口，包括法兰厚度、密封面宽度、底孔或螺栓孔位置，以及法兰与罩体之间的过渡圆角；这些尺寸决定了现场能否互换，也影响密封压紧后的变形。第二类是气流通道，罩体内壁不能只按外观曲面绘制，需要保留足够的通气净高和侧向流通间隙，避免外部防护圈与内部挡件贴死。第三类是顶部紧固件，螺钉头、压条或压盖的位置应体现均布逻辑，并考虑工具回转空间；若采用薄板件，螺钉连接处应设置局部加强，避免频繁拆装后板面凹陷。

　　在工程应用中，该通风口还常与空气滤清器、液位温度计、检修盖和油箱清洗窗口协同布置。泵组连续工作时，油箱液面随液压缸动作或系统回油快速变化，通风口的通径不能按接管名义尺寸简单估算，还要结合最大排油量、回油峰值以及油液温升造成的气体膨胀量。六英寸结构适用于较大容积箱体，其低矮而宽展的造型有利于在有限高度内获得较大流通能力。红色罩壳表面在模型中表现为连续光整曲面，说明外形兼顾了防护与清洁性，顶部圆弧不易积灰，外侧也便于擦拭检查。

　　从制造角度看，该件可采用钢板焊接、冲压拼焊或铸造成型。法兰面需要保证平面度，否则整片压紧时会出现局部渗漏；罩壳曲面应平滑过渡，减少冲压起皱或焊接变形；顶部螺钉座若与薄板连接，宜采用凸焊螺母、铆接螺母或加厚垫块，而不是直接在薄壳上攻丝。维护时，人员可通过松开顶部均布螺钉检查内部滤网和挡油件，清理灰尘、纤维和积油，而不必从油箱上整体拆下底座，这对高处罐顶或空间狭窄的液压站尤为重要。

　　整体来看，该模型把常压呼吸、防溅挡雨、法兰安装和便捷检修集中在一个紧凑帽罩结构中。设计人员在使用时应围绕箱体最大通气流量、顶部开孔尺寸、法兰连接方式、罩体高度和外部防护条件进行校核，而不是仅把它作为装饰件布置。合理的通风口结构能够稳定油箱气相压力、降低油液污染和渗漏风险，并为液压、润滑及储液设备长期运行提供基础保障。
