在燃油加注、流体输送以及小型泵站的现场布置里,泵体与仪表、管路之间往往不能直接对接:泵端接口的孔位分布、密封面形式和仪表侧的螺纹规格并不一致,若强行用管螺纹硬接,后期拆装仪表会非常麻烦,密封面也容易因反复旋拧而损伤。这套法兰连接件正是针对Piusi系列泵与仪表的过渡需求而构建,核心作用是把泵体侧的多孔法兰安装面,转换为中部带内螺纹的仪表接口,让流量计、过滤器或管路接头能够以同轴方式稳定接入。

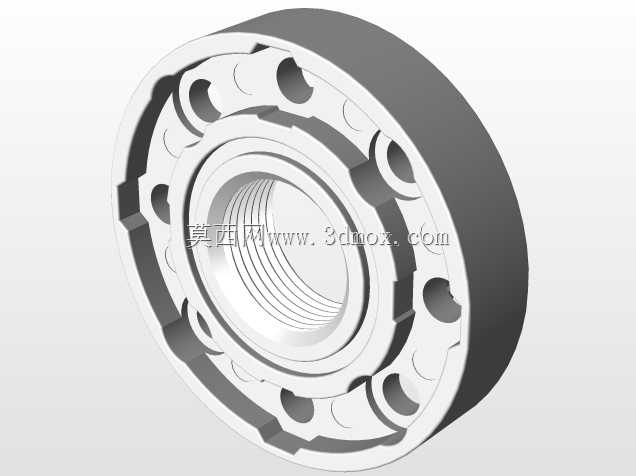

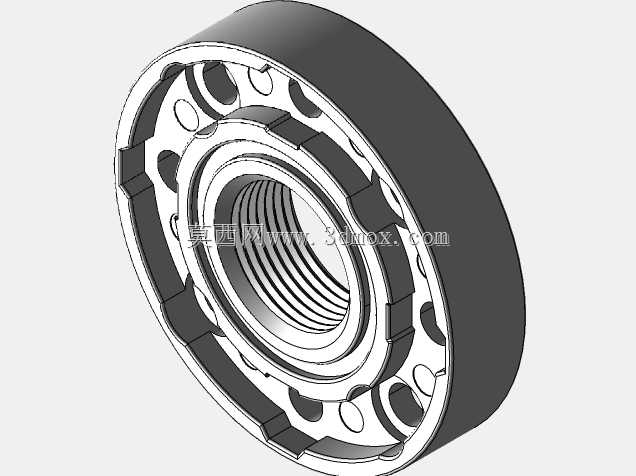

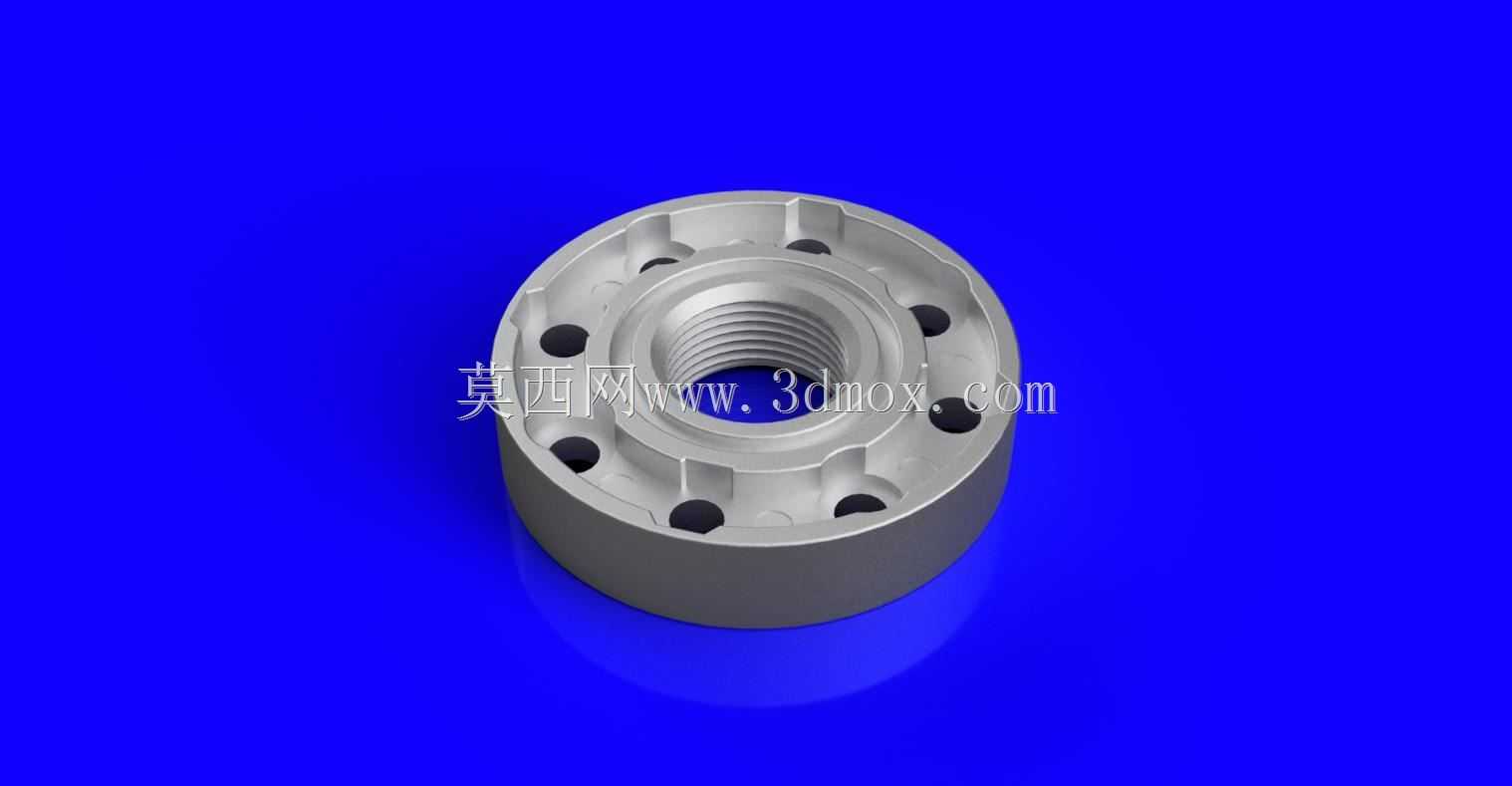

从结构上看,零件整体呈盘状,外圆轮廓简洁,轴向厚度集中在连接区域,便于在狭小的泵组空间内布置。法兰端面上沿圆周均布多个贯通安装孔,孔位与泵体对应螺栓位置匹配,装配时螺栓穿过孔位压紧端面,使连接件与泵体形成刚性连接。孔与孔之间保留了足够的腹板宽度,既控制单件重量,又避免螺栓预紧后局部应力过高。端面靠近外缘的区域承担贴合密封作用,加工时需要保证平面度,防止加压后出现渗漏。
中部的内螺纹通道是流体经过的关键部位。螺纹沿轴向延伸,能够与外螺纹仪表或管接头旋合,螺纹小径与法兰中心通孔保持同轴,避免流道在过渡处出现明显台阶。流道从泵侧大孔向螺纹段收敛,内壁过渡尽量圆滑,可减少燃油或其他低粘度介质通过时的局部涡流和压力损失。对于加注设备而言,这种平顺过渡还能降低气蚀和噪声风险,使流量计量更加稳定。
建模时需要重点处理三类几何关系。第一是安装孔的圆周阵列,孔数、节圆直径和相对角度必须与泵端接口一致,任何一个孔位偏差都会导致现场无法穿螺栓;第二是中心螺纹与密封端面的垂直度,若螺纹轴线偏斜,仪表拧入后会出现别劲,长期振动下容易松动;第三是端面凸台、沉孔和减重槽之间的壁厚,盘面上虽然开设了多处弧形凹槽和孔洞,但承压区域不能出现过薄截面,否则在液压脉冲作用下可能产生变形。
外形尺寸方面,该法兰盘的外径由泵体连接边界决定,设计上不应超出泵端安装面太多,以免与周边管路、支架或罩壳发生干涉。轴向长度则要同时满足螺纹啮合长度和螺栓夹紧厚度:螺纹段过短会降低接头承载能力,盘体过厚又会增加占用空间。安装时,泵体端面与法兰之间可根据介质要求设置密封垫,仪表螺纹端则按管螺纹密封要求配合密封材料或密封面,两条密封路径分工明确。
在实际维护场景中,这种过渡法兰还带来一个明显便利:检修仪表时不必拆解泵体主管路,只需松开中部螺纹连接或拆下法兰固定螺栓,即可将仪表段分离。盘面的多孔结构也为装配工具留出操作空间,螺栓可从外侧逐个预紧,预紧顺序建议按对角方式进行,使密封面压力均匀分布。
从三维结构表达来看,模型完整呈现了外圆柱面、环形端面、阵列通孔、中心内螺纹、内部台阶孔以及盘面加强与减重结构,能够用于干涉检查、装配训练、泵组布局设计和备件测绘。结构设计者在复用该件时,应优先核对泵端孔距、中心螺纹规格、密封面方向以及流道通径,再依据实际流量和压力等级复核壁厚与螺栓规格,使连接件在紧凑安装边界内同时满足密封、支撑和通流要求。
