EMCO车床16转5变径刀具衬套

　　该衬套针对小型台式数控车床的刀塔安装空间设计，适配EMCO Turn220机型的标准16mm刀具安装孔位，可将原机适配大直径刀柄的工位转换为5mm小径刀柄夹持工位，解决小尺寸精密车刀、微型钻头、小径铰刀在常规刀座上装夹间隙过大、同轴度偏差超差的现场问题。在教学实训车间、小型精密零件加工场景中，这类变径衬套的使用频率极高：当加工仪表轴类零件、微型接插件、小模数传动件时，常需要使用直径远小于刀座标准孔径的切削刀具，直接通过铜皮垫衬、缩套夹持的方式不仅找正耗时久，批量加工过程中还容易出现刀具打滑、让刀、振纹等缺陷，专用变径衬套通过内外圆柱面的高精度配合，可一次性完成刀具同轴定位，无需反复打表找正。

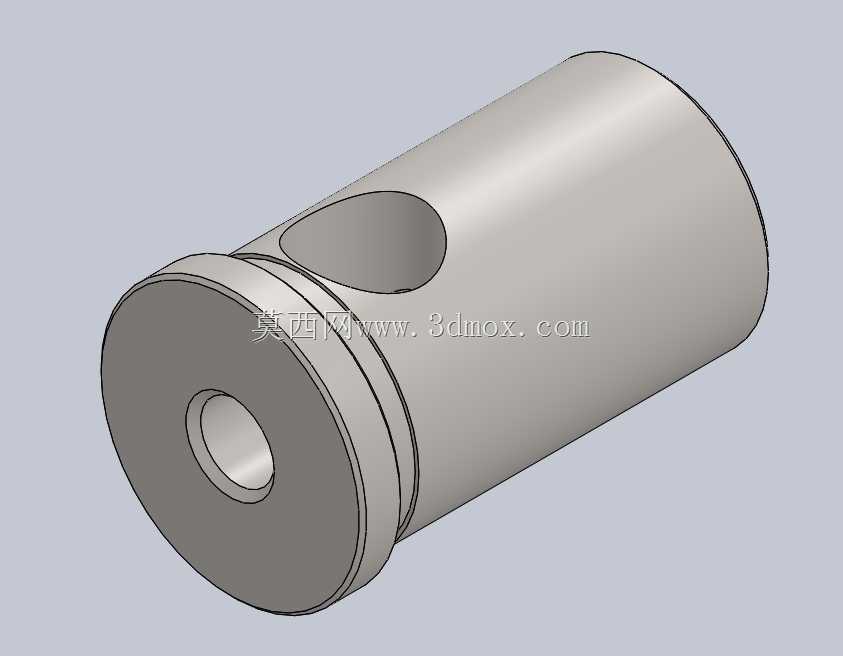

　　从结构设计逻辑来看，衬套主体采用阶梯圆柱构型，大端设置限位凸缘，装入刀座孔后凸缘端面与刀座安装面完全贴合，承担轴向定位作用，避免衬套在进给切削过程中随刀具轴向窜动；衬套侧壁开设径向贯通圆孔，该孔位对应刀座的锁紧螺钉位置，锁紧螺钉穿过该孔后可直接顶紧内部安装的小径刀具刀柄，既保证锁紧力直接作用于刀具表面，也避免螺钉直接挤压衬套外壁造成衬套变形、内孔失圆。衬套内孔按照5mm刀柄的h6公差等级加工，外圆按照16mm刀座孔的H7公差匹配，配合间隙控制在0.008mm以内，装夹后刀具的径向跳动可控制在0.01mm以内，满足精车外圆、镗小孔、切微型槽的精度要求。

　　安装边界方面，衬套总长度与原机16mm刀座的有效夹持深度完全匹配，装入后衬套端面不超出刀座的刀具伸出限位面，不会与旋转的卡盘、工件发生干涉；侧壁锁紧孔的开孔位置距离大端凸缘的尺寸，与刀座锁紧螺钉的中心距完全对齐，无需对原有刀座进行二次钻孔、扩孔改造，直接替换原有大孔径衬套即可投入使用。衬套大端内孔口做了0.5mm的45度倒角，小径刀具从后端装入时可自动导正，不会因内孔边缘锐边刮伤刀具刀柄的夹持表面；外圆与凸缘的衔接位置设置退刀槽，磨削加工外圆时砂轮可顺利退刀，保证凸缘端面与外圆柱面的垂直度公差，装入刀座后衬套轴线与主轴回转轴线的平行度可稳定控制在0.02mm/100mm范围内。

　　在实际切削工况中，该衬套可承受常规碳钢精车的切削载荷，当采用0.1mm/r进给量、1.5mm背吃刀量加工45号钢时，衬套与刀座孔的配合面无相对滑动，刀具振颤幅度远低于直接夹持的装夹方式；针对铝件、铜件等有色金属的高速切削场景，衬套的刚性也可满足主轴3000转以上的加工要求，不会因衬套壁厚不足产生共振。建模过程中完整还原了所有工艺细节：包括贯通锁紧孔的相贯线、端面倒角、退刀槽的圆角过渡、凸缘的厚度尺寸，所有特征参数均与实际加工的零件尺寸一致，可直接用于工装选型校核、加工工艺编制、3D打印非标定制衬套的尺寸参考，也可作为车床刀库工装库的标准件纳入装配模型，在进行整机加工仿真时验证刀具装夹后的运动干涉情况，提前排查小刀具加工时衬套与工件、卡盘的碰撞风险。
