带梯轮式双层合金板材作业脚手架

　　这套移动式登高作业结构面向车间设备检修、产线侧边装配、仓储高位拣选以及现场临时施工等场景，核心解决人员在有限高度范围内携带工具、小件物料进行短时操作时的站立支撑与上下通行问题。整体采用框架式钢管骨架配合两层作业板面布置，下层平台承担常规低位操作，上层平台通过端部斜梯到达，形成两级作业高度，避免单一高平台在低矮空间内进出不便，也减少频繁搬移梯子带来的辅助时间。

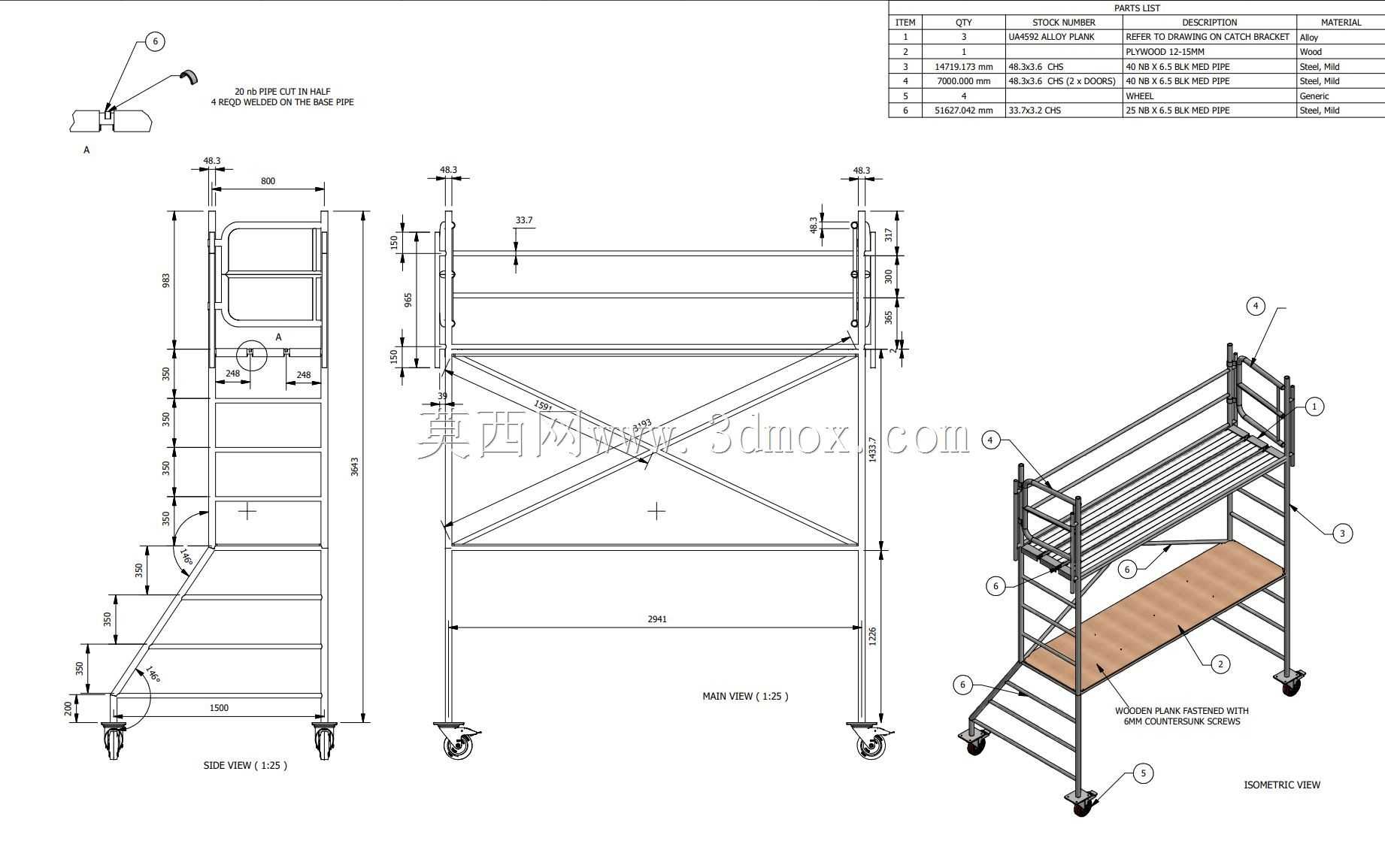

　　骨架以圆管杆件焊接或装配成矩形门架，立柱沿平台四角贯通，并在侧向设置多道横档。这些横档不仅承担框架抗弯和抗扭作用，也在斜梯未覆盖的区域形成辅助攀爬或防护边界。平台长度方向由连续纵梁承托，板面采用合金板材铺放，表面保持平整并具备一定耐磨能力；板材下方通过横向支承件分散载荷，使人站在板边时不会出现明显悬臂挠曲。上层作业面外侧设置长向护栏，横杆与立柱之间形成防坠落围护，开口位置集中在梯段接入处，保证人员登顶后先进入受保护区域再转向作业面。

　　斜梯从地面延伸至上层平台，梯梁与主框架刚性连接，踏步由平行圆管构成，间距按连续迈步节奏布置。梯段侧上方设有扶手，扶手在接近平台处与护栏衔接，使人员从地面到平台的手部支撑不中断。对于需要频繁上下的检修工况，这种一体化斜梯比独立直梯更稳定，也便于携带轻型工具袋完成登行。梯梁下端与底架连接区域承受较大的反复冲击，建模时需重点保证管件相交节点、端部封板和支撑斜杆的连续性，避免只按外观圆管拼接而遗漏传力路径。

　　底部四个支腿下方安装脚轮，使整套平台可在平整地坪上短距离推移。脚轮位于框架四角外缘附近，推移时转向灵活，就位后又能通过轮架或附加制动件限制滚动。需要注意的是，脚轮只承担转移功能，人员在平台上作业时应确认制动状态，并尽量使重心落在框架投影范围内；若现场地面有坡度、沟槽或较大缝隙，应在轮下设置垫板或采取固定措施。底架横向尺寸决定了抗倾覆能力，平台高度越高，越需要保证底架宽度和轮距不在改造时被随意缩小。

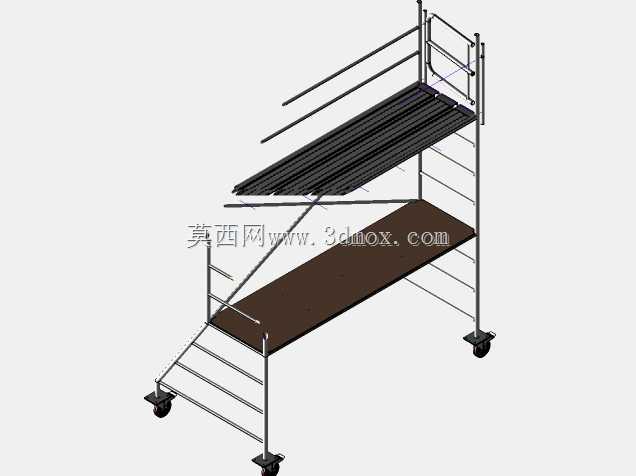

　　从结构布置看，两层平台并非简单叠加。下层板面位于框架中部，既可作为中途停留和工具暂存面，也能增强左右立柱之间的整体性；上层板面靠近框架顶部，承受人员站立、俯身操作和局部工具载荷。长向护栏采用多道平行横杆，顶部横杆作为手扶构件，中部横杆用于防止人员躯干越过，底部则配合挡板或加强梁减小脚部滑脱风险。平台端部与梯段交接处保留开口，开口宽度控制在人员正常登行所需范围内，周围护栏端头回接至立柱，避免形成悬臂薄弱端。

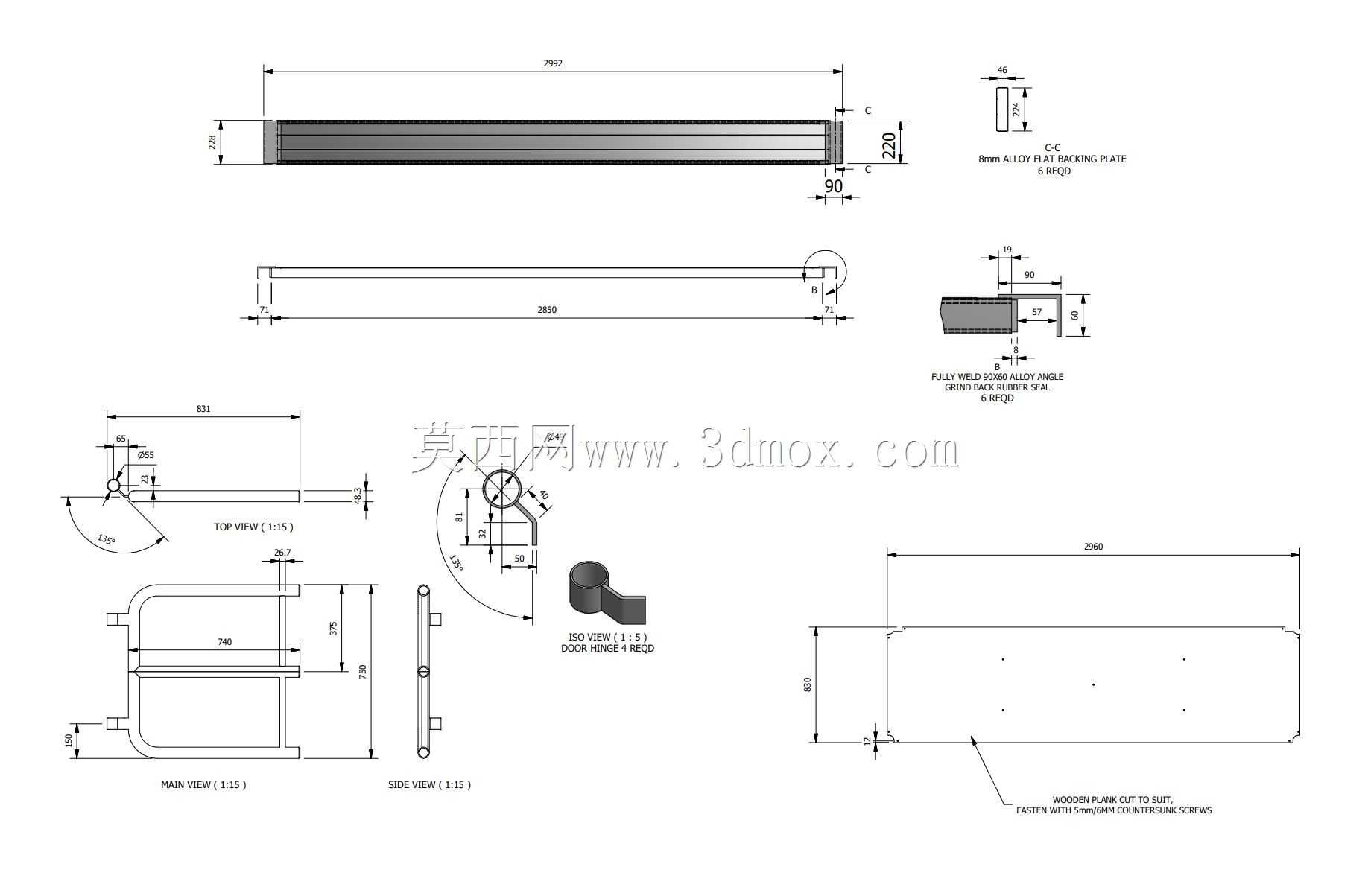

　　在三维建模过程中，圆管骨架应先按中心线搭建骨架草图，再统一赋予管材截面，这样便于调整平台长度、层高、梯段倾角和护栏高度。立柱、纵梁、横档、梯梁和扶手之间的相贯关系需要真实表达，尤其是斜梯与主框架交叉位置，不能仅靠视觉重合处理；后续工程出图时，这些节点往往决定焊接件拆分、装配顺序和加强板位置。平台板可按整块薄板建模，下方支承梁按实际间距排列，板边与框架之间保留少量安装间隙，便于现场更换或维护。

　　外形边界方面，长度主要由上层作业面和护栏纵向延伸决定，宽度由底架轮距及平台净宽共同控制，高度则包含脚轮、底架、下层平台、上层平台和顶部护栏。推移转场时，需同时核对车间门洞宽度、通道转弯半径和设备上方管线高度；就位作业时，还应检查脚轮最低点、平台板厚度、护栏顶端高度以及梯段外伸范围，防止与周边设备、电缆桥架或管道发生干涉。若用于产线旁固定工位，可在底架增加可调支脚或定位连接件，使平台在作业时由支脚承载、转场时再由脚轮承载。

　　实际使用中，该结构适合承担轻型、短时、可移动的登高任务，不应用于堆放重型物料，也不适合作为吊装支撑或长期重载操作台。工具和零件应分散放置，避免在平台一侧集中堆载；人员上下梯段时宜面向梯步，双手尽量保持可抓握扶手。建模人员在完善细节时，可进一步补充脚轮安装板、管端封堵、护栏接头、平台板固定件以及制动结构，使模型不仅具备外观展示价值，也能服务于结构校核、加工拆图和现场布置评审。
