坠落物防护框架专用起重吊杆梁

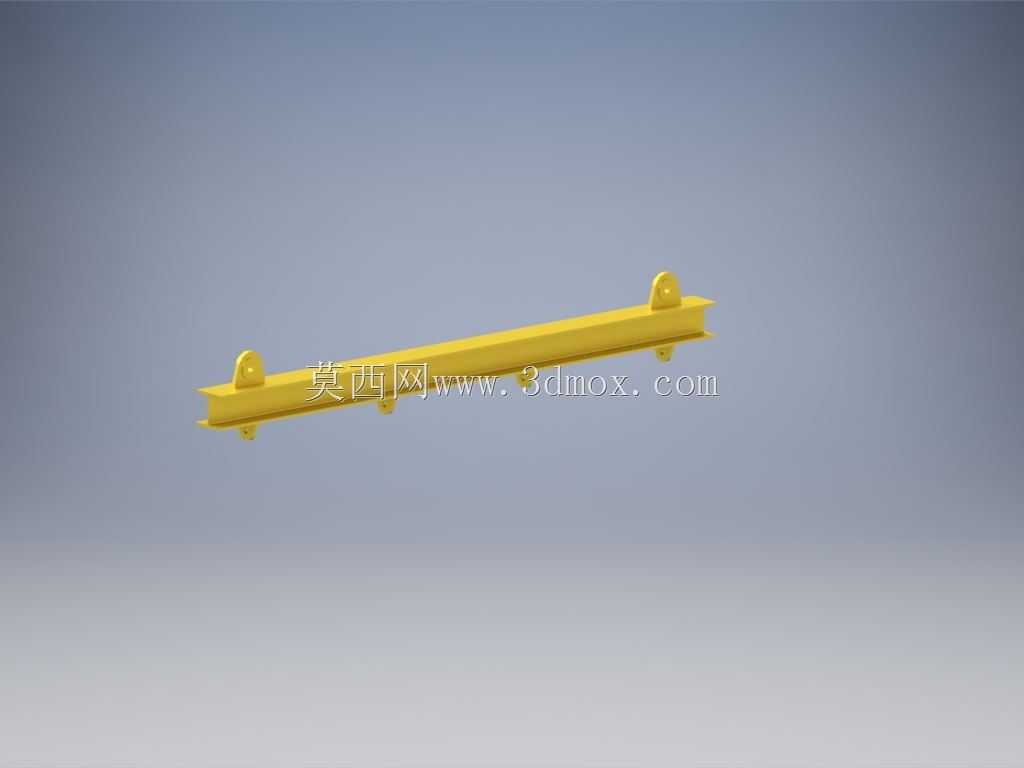

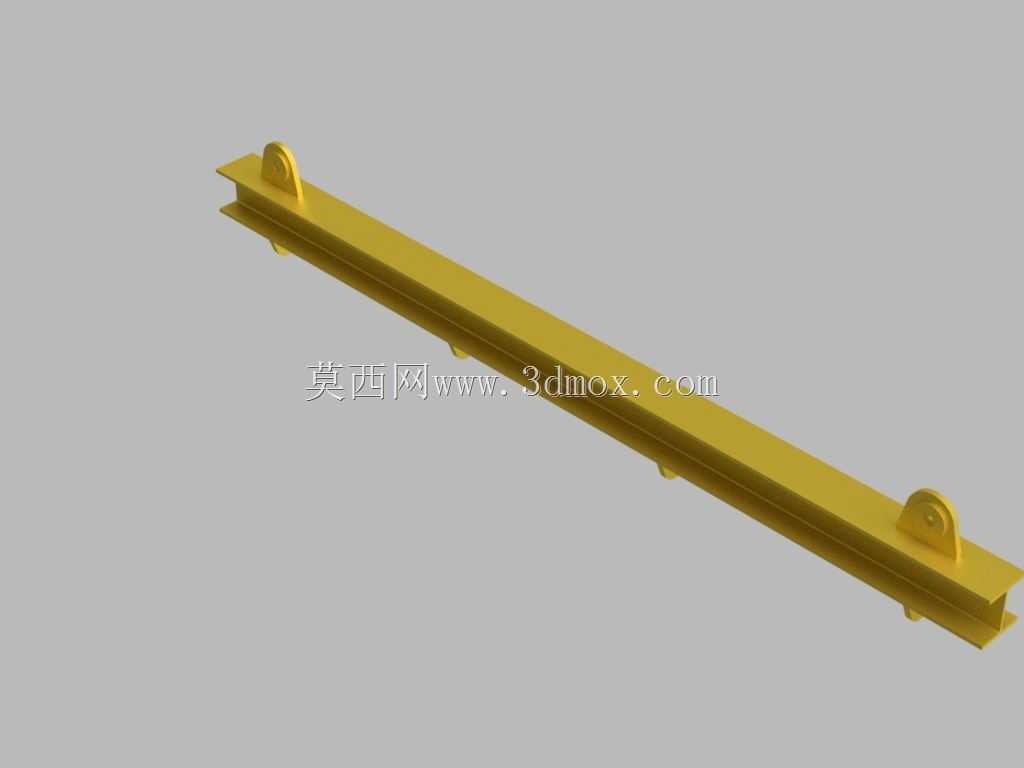

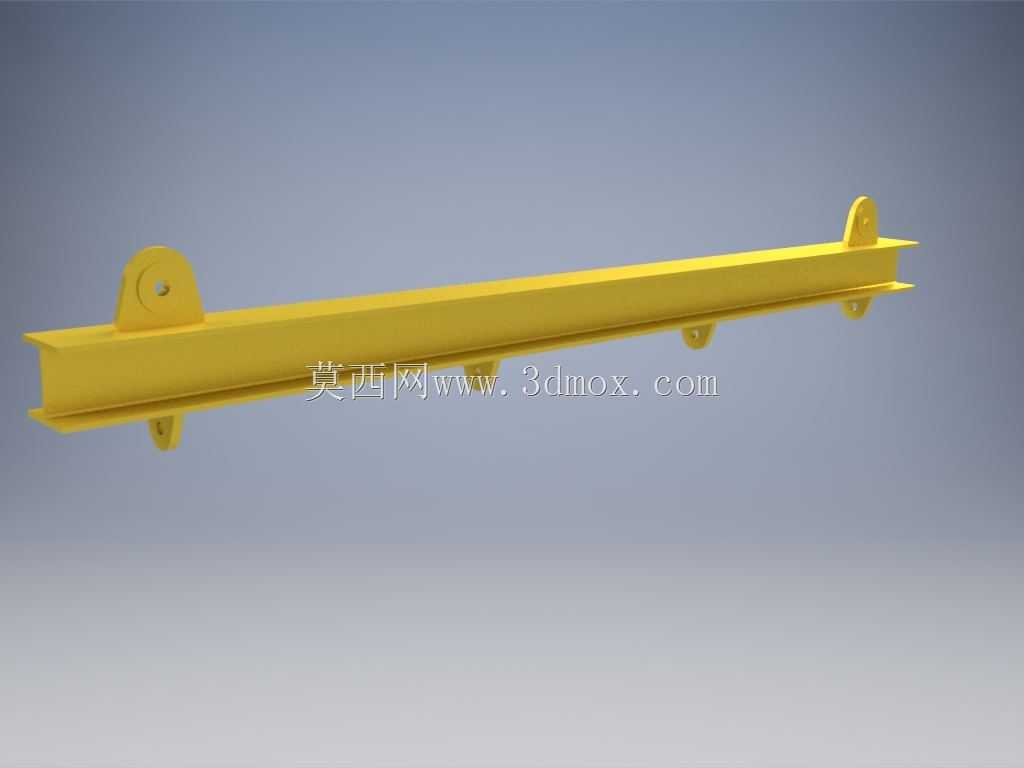

　　该吊杆属于坠落物防护框架配套使用的专用吊装承载构件，整体采用长跨度工字梁作为主体受力结构，梁体两端顶部设置对称铰接吊耳，用于与上方起重吊钩、卸扣或吊索组件连接，梁体下侧沿长度方向分布多组下挂连接点位，可对应挂载防护框架的各个吊点，将多点起吊载荷均匀分散传递至主梁，避免防护框架在起吊过程中出现局部受力变形、吊点偏载或框架扭转的问题。

　　从现场应用场景来看，这类吊杆主要服务于高空作业防护设施、井道施工防护结构、工业厂区防坠落围护框架的转运与吊装就位作业。坠落物防护框架本身多为型材拼接的格栅式或框式结构，整体尺寸跨度大、自身刚性有限，如果直接采用单钩单点起吊，框架极易发生弯折、焊点开裂；若采用普通钢丝绳多点捆绑，各吊索长度误差会导致起吊后框架倾斜，就位时难以对准安装基准。该吊杆通过刚性主梁统一分配各吊点位置，起吊后框架能够保持水平姿态，在空中转运过程中姿态稳定，不会出现大幅晃动，既可以在车间内完成防护框架的整体预制拼装后一次性吊运至安装工位，也可以在厂区改扩建、设备检修现场，将组装完成的防护框架整体吊装至高空预留安装位，减少高空散装作业的工作量，降低施工风险。

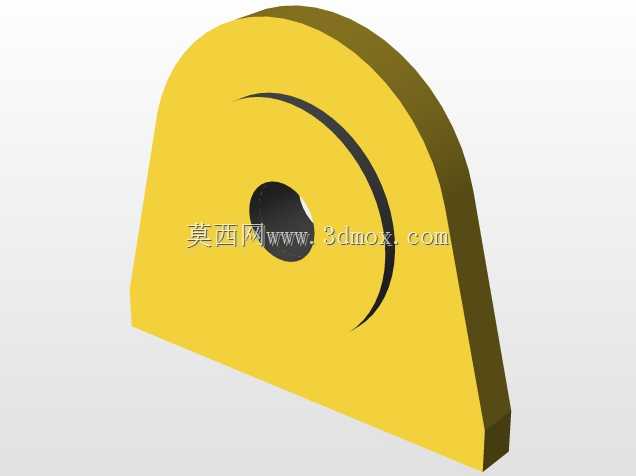

　　结构设计层面，主梁选用标准热轧工字钢截面，截面形式上下翼缘宽、腹板厚度适中，在控制整体自重的前提下获得足够的抗弯截面模量，长跨度工况下主梁的下挠量能够控制在工程允许范围内。两端顶部的吊耳采用厚钢板切割成型，吊耳开孔位置经过受力校核，开孔边缘做圆角过渡避免应力集中，吊耳与主梁上翼缘采用全周焊接连接，焊缝高度满足额定载荷下的剪切与拉拔强度要求。梁体下侧的挂载点位根据防护框架的实际吊点间距对应布置，每个挂载点都预留了连接孔位，可直接安装卸扣与框架上的预设吊耳相连，点位间距与框架的主立柱间距完全匹配，起吊时框架的各个受力节点受力均衡，不会对框架的型材拼接处产生额外的附加弯矩。

　　安装边界方面，吊杆的总长度略大于防护框架的最大横向跨度，两端预留出足够的操作空间，避免起吊时吊索与框架边缘发生干涉；顶部两个吊耳的中心距根据起重设备的吊钩作业范围设定，搭配双肢吊索使用时，吊索与主梁水平面的夹角控制在合理区间，避免夹角过小导致吊索拉力成倍增大、主梁承受过大的横向水平压力。梁体下侧的挂载点高度统一，所有下挂吊索的长度可根据框架的吊点高度差做微调，保证框架起吊后处于水平状态。现场使用时，首先将吊杆顶部两个吊耳通过卸扣与起重主钩的双肢吊索连接，确认主梁起吊后水平无倾斜，再依次将梁下各挂载点通过短吊索与防护框架的预设吊点逐一连接，所有连接销轴安装防脱开口销后先进行试吊，将框架吊离地面100至200毫米悬停，检查各吊点受力是否均匀、主梁有无异常变形、框架姿态是否水平，确认全部正常后再完成后续的转运与就位作业。这类刚性吊杆相比柔性吊装索具，能够大幅提升大跨度框架类构件的吊装稳定性，尤其适合防护框架这类薄壁型材拼接结构的整体吊装，既能够保护被吊构件本身不受吊装损伤，也能让吊装就位的对位效率得到明显提升，是防护设施安装现场十分实用的专用吊装工装。
