山药捣碎加工设备不锈钢箱体结构

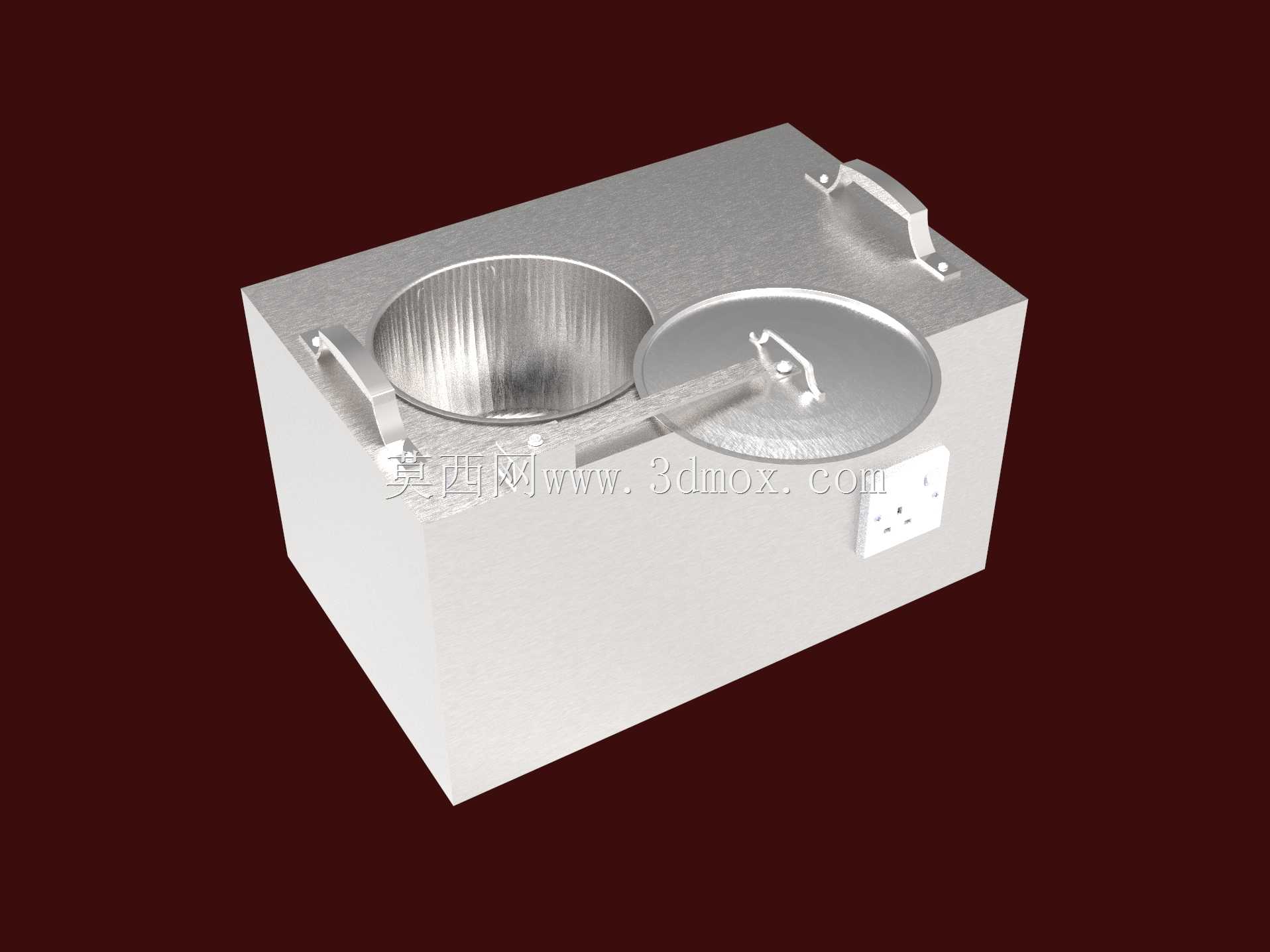

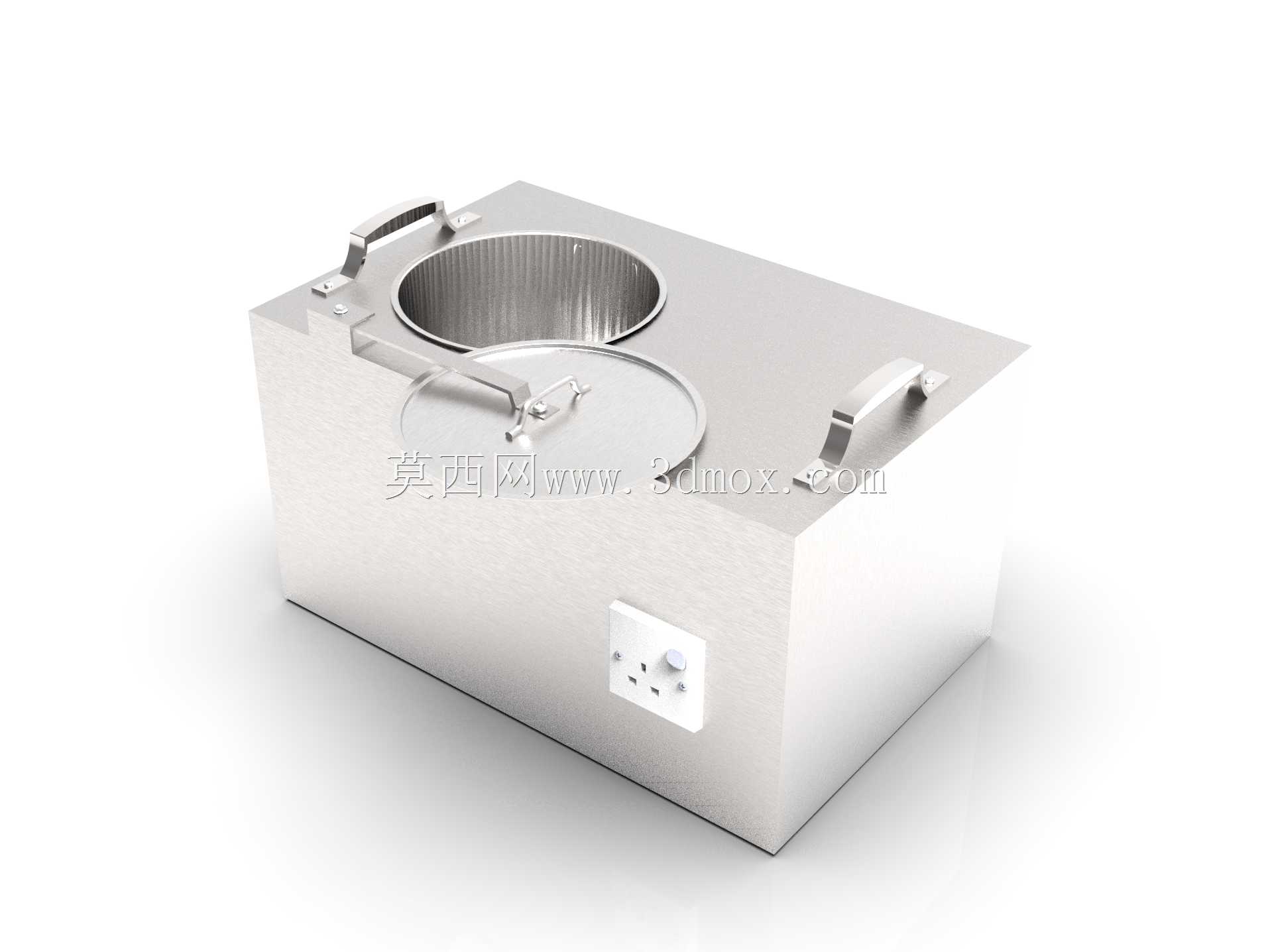

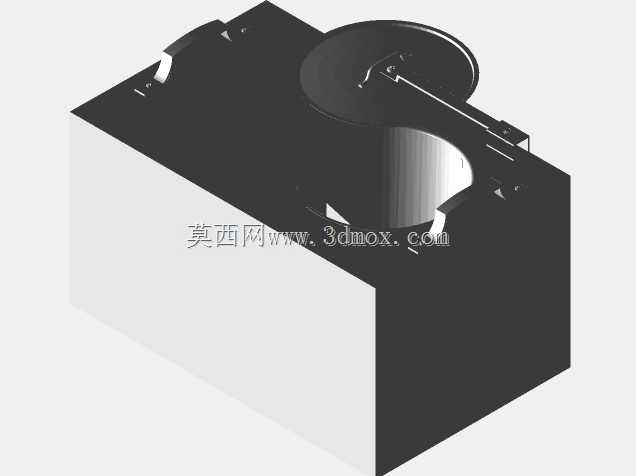

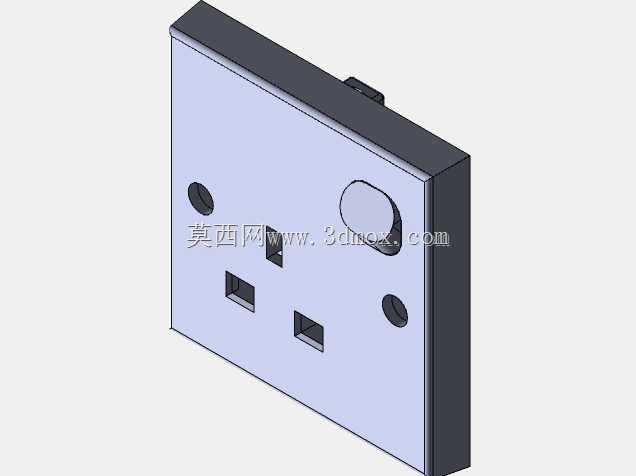

　　这套结构面向食用山药初加工场景展开，整体采用台式封闭箱体布局，适合小型作坊、农产品加工点、食材预处理工位使用，核心目标是把人工反复捶捣山药的繁重工序替换为稳定的机械作业，减少手工处理时的卫生接触环节，同时降低操作人员的劳动强度。设备外形为长方体不锈钢箱壳，顶部设置两个圆形开口，其中大口径开口对应内部打棉纱机与捣碎工作腔，用于投入山药原料并完成搅碎、捶捣动作；相邻小口径开口配置可翻转密封盖，便于观察内部处理状态、补料或清理腔体内残留物料。箱体上沿两侧布置折弯成型的搬运把手，把手与箱盖采用同材质金属件，表面做圆滑过渡，既方便整机在工位间短距离移位，也避免食品加工环境中积污尖角带来的清洁隐患。箱体侧下方嵌入标准电源插座面板，

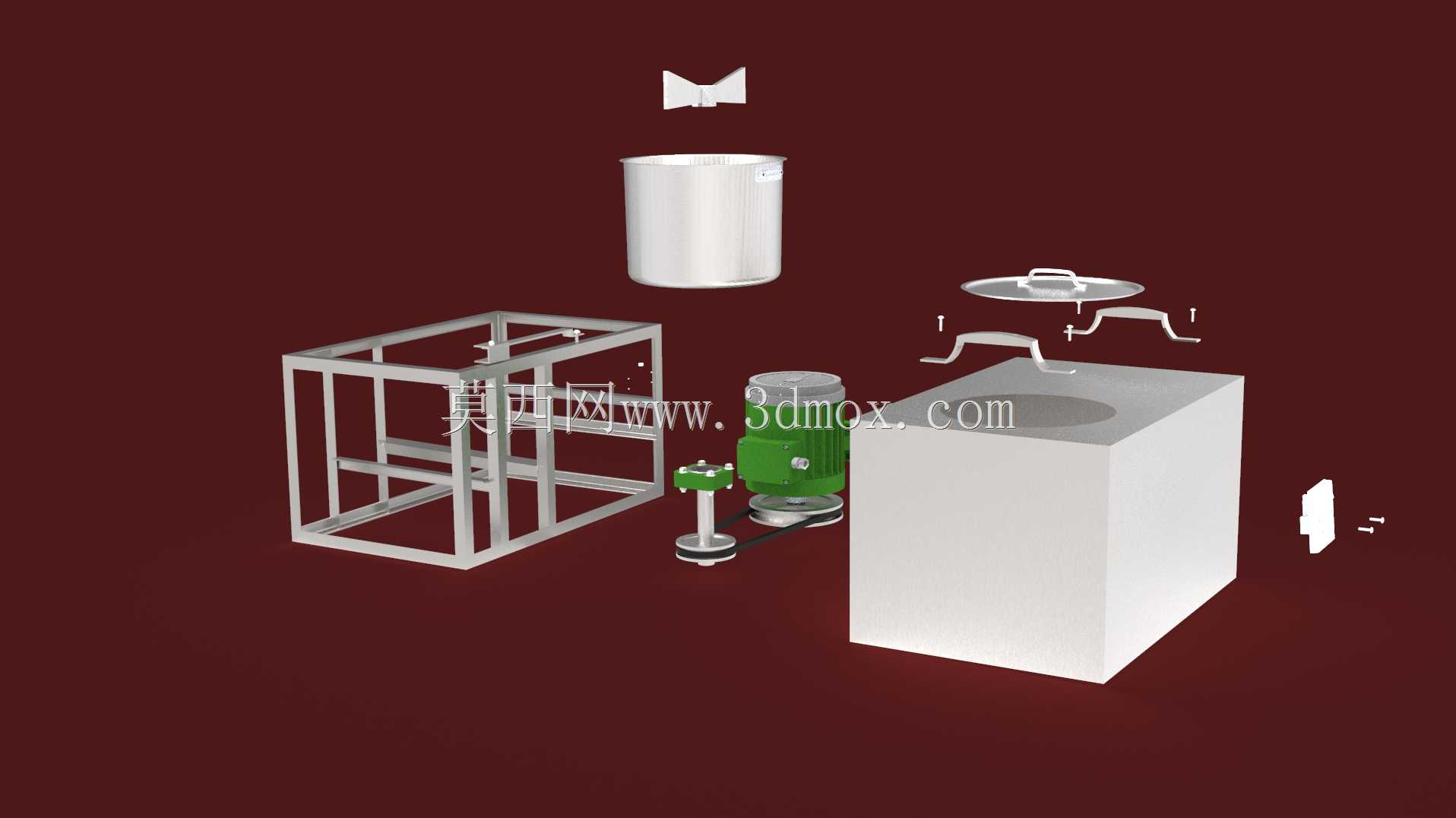

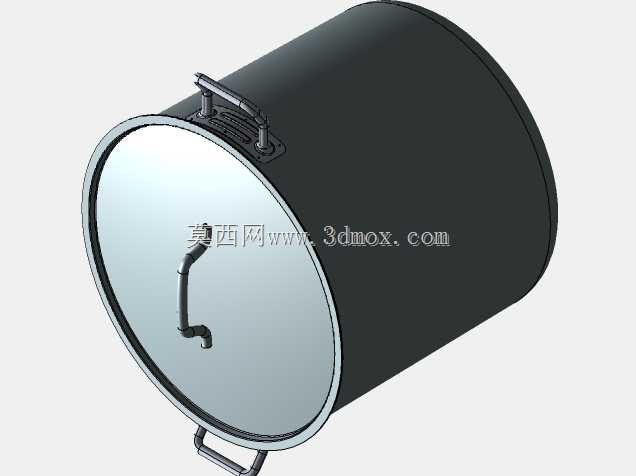

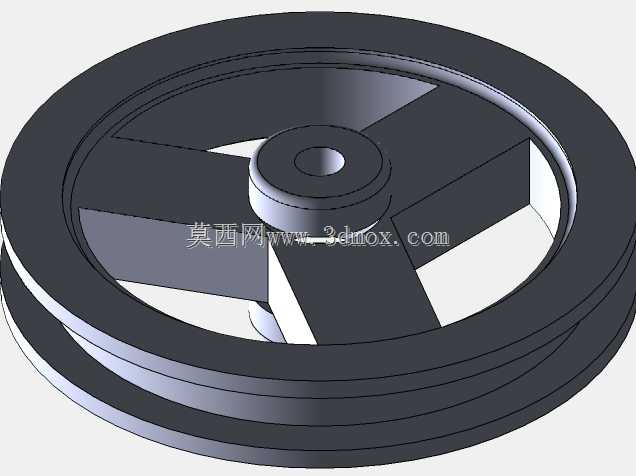

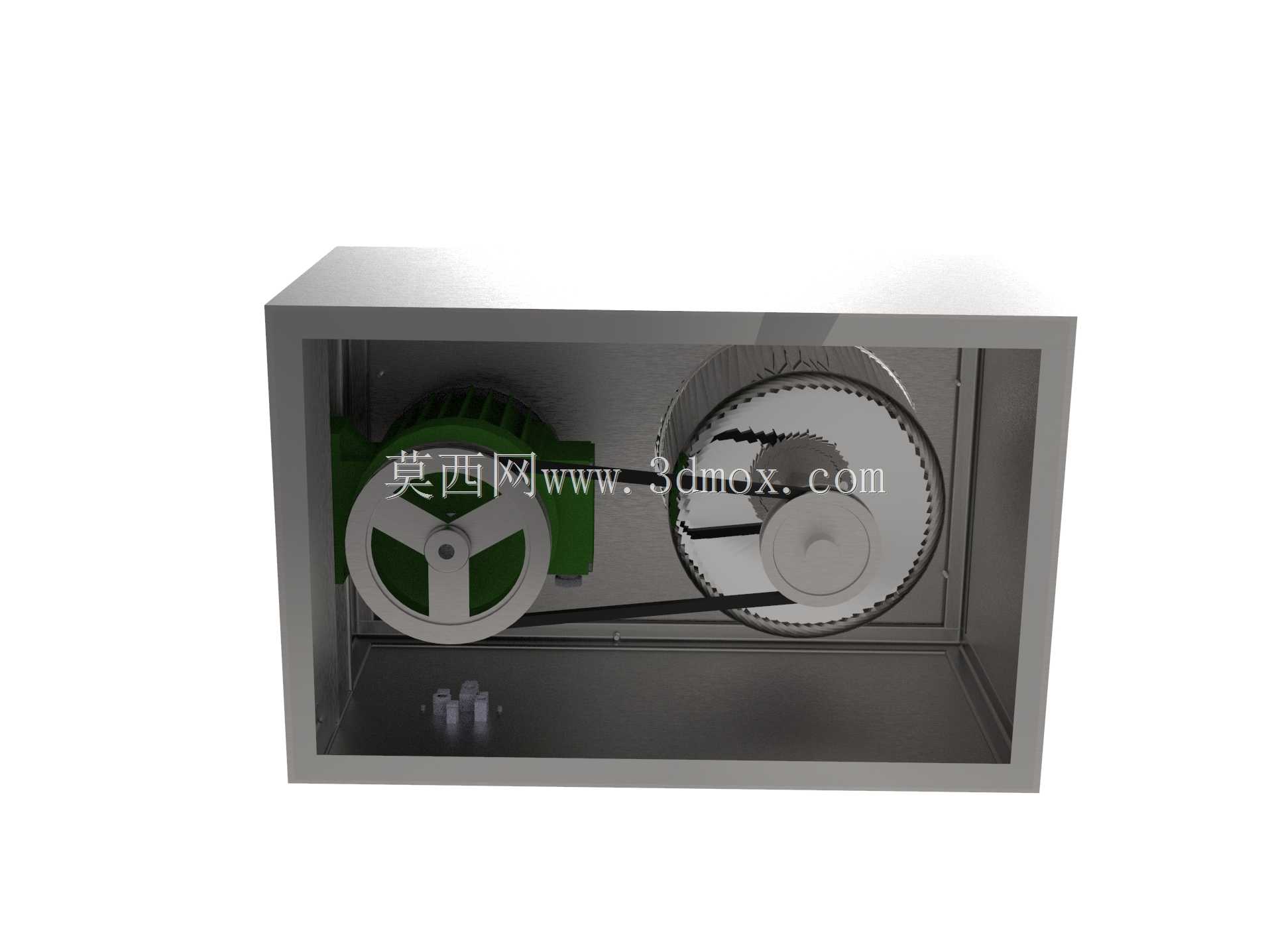

　　供电接口集中在单侧，现场接线时可沿墙面或操作台侧边走线，避免电源线横跨操作区；箱壳底部为平直支撑面，可直接放置在普通操作台、砖砌台面或不锈钢工作架上，不需要额外预埋固定件，若用于连续生产，也可在底脚位置加装减震垫，抵消内部电机和旋转部件运转时产生的小幅振动。从结构拆分来看，整机以轴、轴承、电机、打棉纱机、盛料碗和机架为核心组成。动力件隐藏安装在箱体内部，电机输出端通过轴系连接捣碎执行部件，轴承承担径向与少量轴向载荷，保证旋转轴在带料运转时不出现明显偏摆；盛料碗布置在顶部开口下方，形成相对封闭的物料容纳空间，山药投入后在腔内被持续击打、剪切和揉搓，最终得到与传统手工捣碎状态接近的物料质地。设计时没有采用复杂的外部传动外露结构，

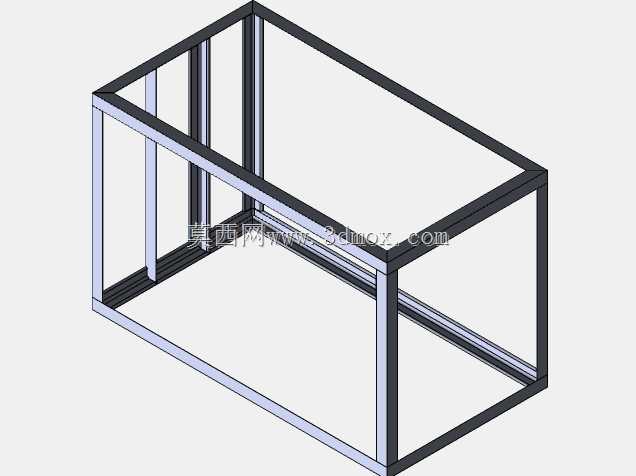

　　而是把传动链全部收纳在不锈钢壳体内，这种处理方式一方面能降低冲洗设备时水液溅入传动部位的风险，另一方面也让设备外表面保持连续平整，日常擦拭和消杀更方便。箱体板材的折弯边、焊缝和开口翻边都需要在建模阶段保留合理圆角，尤其是与食材接触的腔体区域，不能留下窄缝、死角或粗糙台阶，否则纤维状山药物料容易嵌塞，长时间残留后影响加工卫生。顶部两个开口的直径差、盖体翻转行程和把手安装高度，需要结合操作人员站立姿态校核：大开口要满足整块或切段山药顺畅投入，小盖打开后不能与把手、后方墙面发生干涉；箱体宽度和深度按常规操作台预留边界控制，后侧留出电源插头插拔空间，左右两侧保留手部抓取把手的余量，避免设备贴墙放置后无法搬运。内部机架承担电机、

　　轴承座和工作腔的定位作用，建模时需关注动力件重心与箱体支撑面的关系，尽量将较重的电机布置在箱体下部，使整机重心下移，减少高速捣碎时的晃动。捣碎执行件与盛料碗之间保留均匀间隙，间隙过小会增加卡料和摩擦负载，间隙过大则会降低捣碎效率、留下大块物料；打棉纱机相关结构在腔内形成柔性击打作用，相比刚性刀片更接近手工捣制的物料效果，适合需要保留山药黏润质地的加工要求。整机没有复杂的液压或气动回路，维护点集中在轴承润滑、电机固定、腔体检修和盖体密封处，结构逻辑简单，适合加工条件相对基础的本土食品生产场景。三维建模过程中，箱壳、顶盖、把手、插座和内部机架可分别按装配关系建立，重点核对顶部开口与内部碗体的同轴度、轴系与电机输出端的连接位置，以及外壳装配后螺钉、铰链等小件是否存在干涉。
