移动式甘蔗压榨取汁机组结构设计

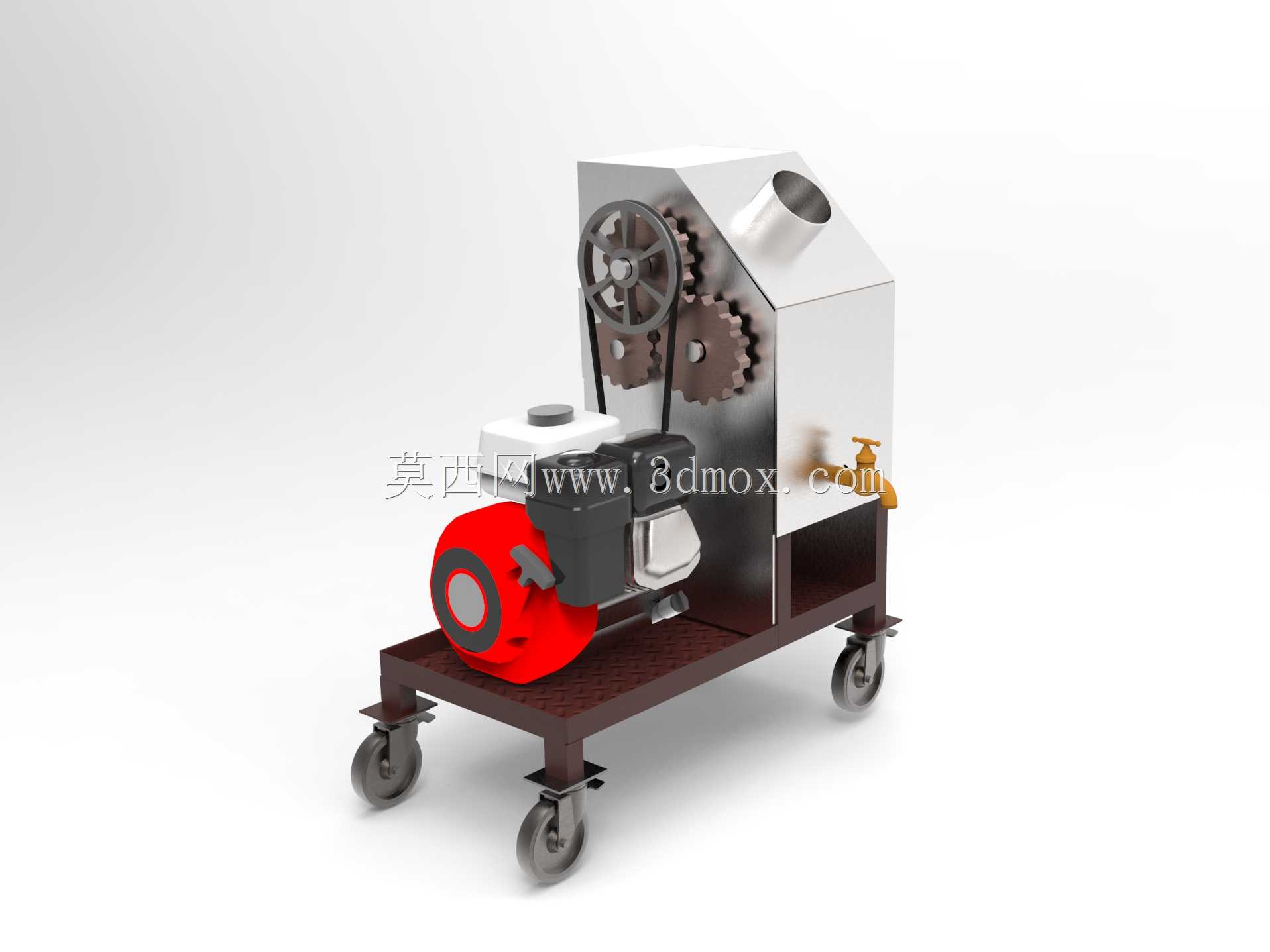

　　该设备面向街边鲜榨蔗汁摊位、小型农贸加工点、流动展销点位等场景开发，核心功能是将整根去皮甘蔗连续送入压榨辊组，通过大传动比减速机构输出大扭矩，挤压蔗料析出蔗汁，蔗渣从另一侧排出，鲜汁经导流槽汇入接汁容器，完成甘蔗取汁全流程。整机采用带脚轮的方管焊接底座作为承载基体，四个万向脚轮均带刹车结构，作业时踩下刹车即可锁定整机位置，避免压榨过程中设备受甘蔗进料推力发生移位；转场时松开刹车即可单人推行，无需额外吊装搬运，适配流动经营的频繁转场需求。动力单元选用卧式单缸柴油机作为原动机，无需外接市电即可在无供电的集市、乡镇点位独立作业，柴油机通过皮带轮传动将动力输入齿轮减速箱，箱体内布置多级啮合齿轮，

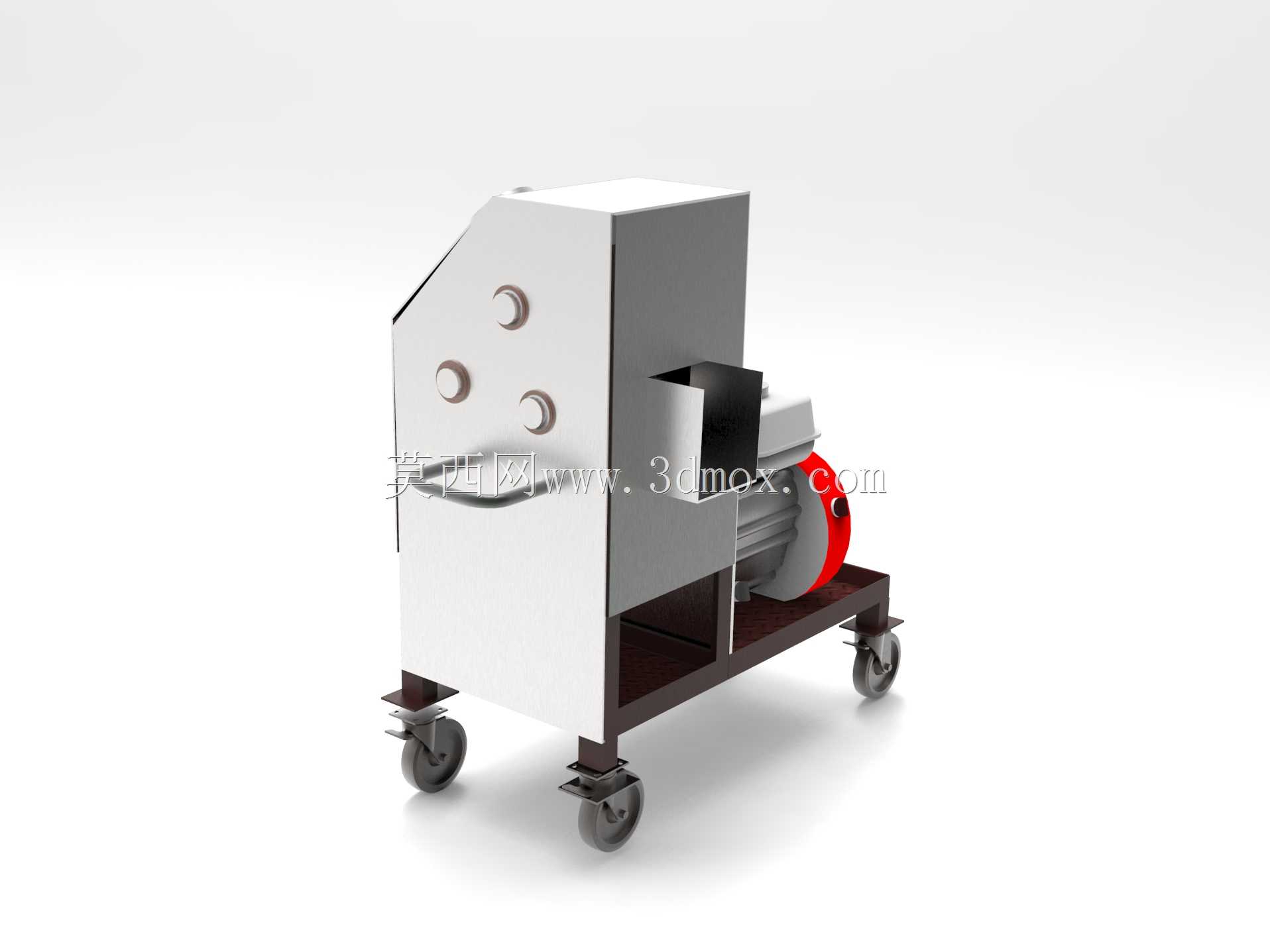

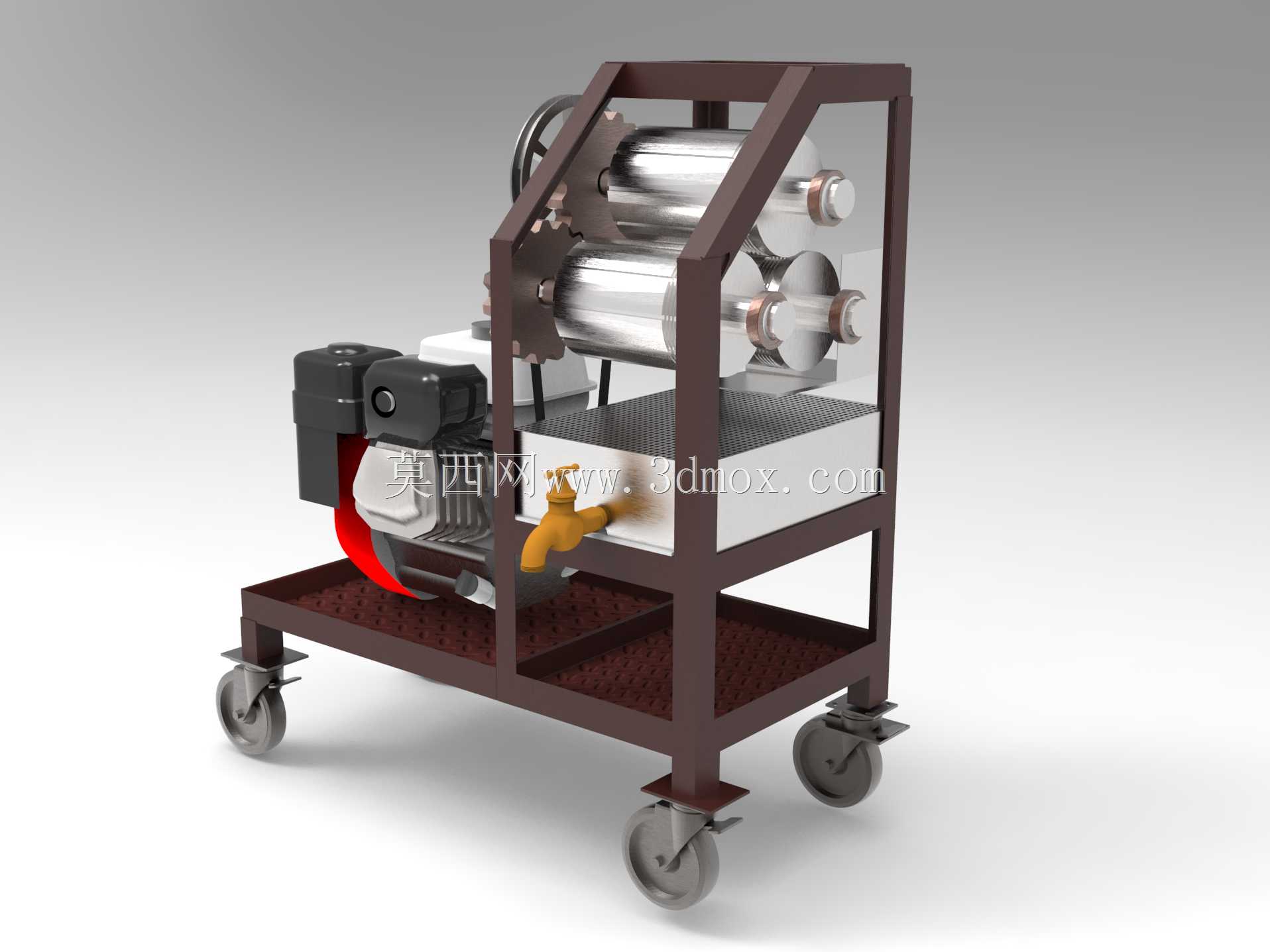

　　将柴油机高转速低扭矩输出转换为压榨辊所需的低转速大扭矩动力，齿轮组外侧设置半封闭防护罩，既避免操作人员衣物卷入传动副，也可阻挡蔗汁、蔗渣飞溅到齿轮啮合面，降低传动件磨损速率。压榨执行段采用三辊渐进挤压结构，甘蔗依次经过三道辊缝，辊缝间隙逐次减小，挤压压力逐级提升，保证蔗料细胞充分破裂，出汁率稳定；进料口设置扩口式导料斗，引导长段甘蔗顺利进入辊缝，避免进料时甘蔗偏摆弹出。出汁侧设置黄铜材质出汁龙头，开启后蔗汁靠重力自流，龙头位置高度预留标准接汁桶放置空间，接汁桶可直接放置在底座下层置物平台上，无需额外支架。整机外壳采用拉丝不锈钢蒙皮覆盖传动与压榨区域，耐蔗汁弱酸腐蚀，日常作业后直接用清水冲洗即可清理残留蔗屑，

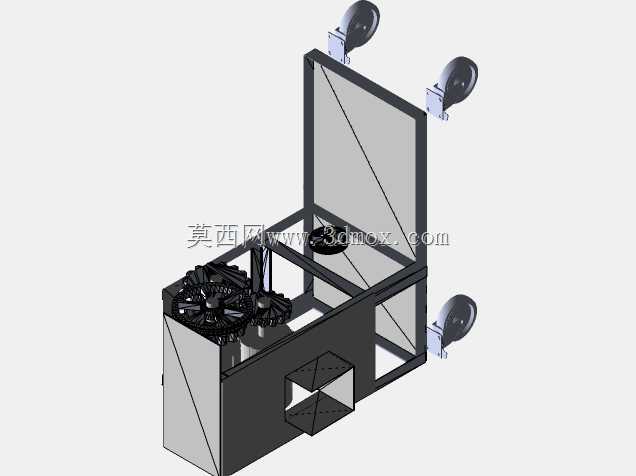

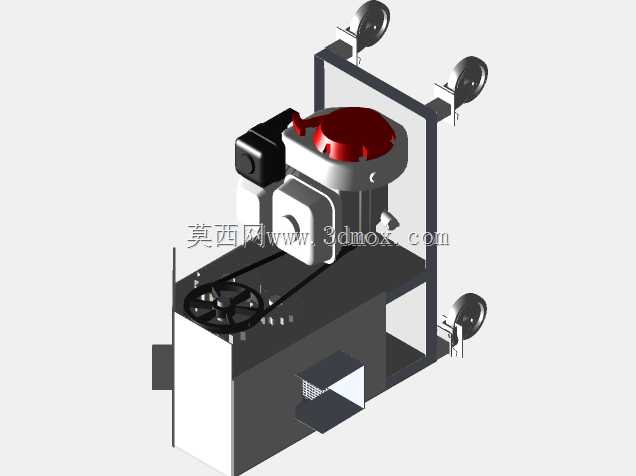

　　底座下层开放式置物架可备用存放甘蔗段、接汁桶、清理工具。建模过程中完整还原了齿轮啮合齿形、皮带轮张紧结构、脚轮回转支架、柴油机散热鳍片、油箱盖、启动拉盘等细节，各部件装配约束完整，传动链路的运动关系可直接在装配环境中做运动仿真，验证齿轮传动比、压榨辊转速匹配是否合理。外形布局上动力段与压榨段沿底座长度方向依次排布，整机重心落在四个脚轮围成的支撑区域内，推行转向时无倾覆风险；底座高度兼顾作业人员进料操作姿态，进料口高度适配成年人站立送料的手臂高度，长时间作业不易疲劳。设备安装边界仅需平整硬化地面，无需地脚螺栓固定，到位后锁定脚轮即可投入作业，整体结构紧凑，转弯半径小，可顺利通过普通商铺门洞、集市狭窄通道。
