可调节角度笔记本电脑支撑托架

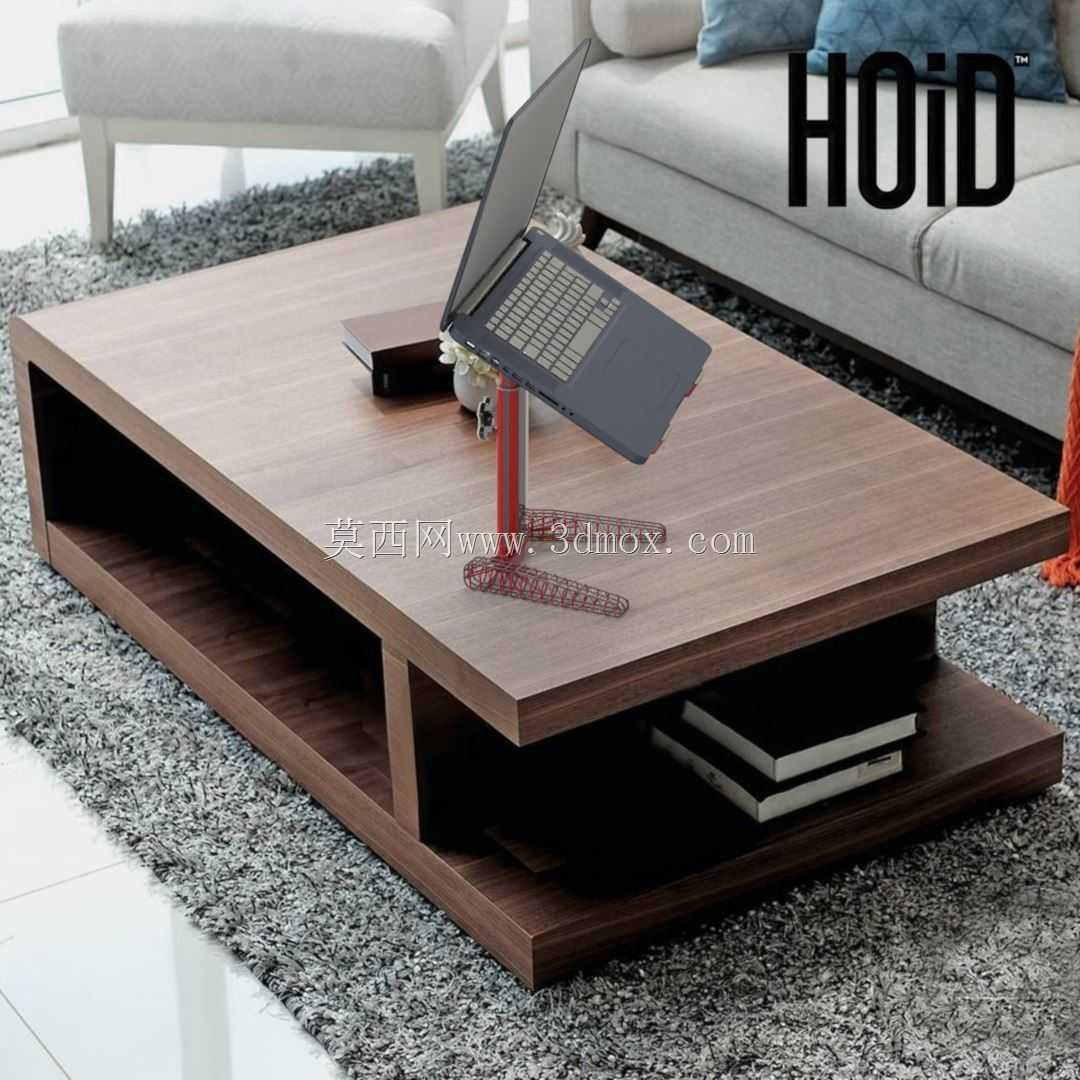

　　这套支撑结构主要面向长时间伏案操作笔记本电脑的工位场景，常见于工业设计办公区、设备调试现场临时操作台、三维建模工作站以及居家办公桌面。常规笔记本直接平放于桌面时，屏幕中心高度普遍低于使用者自然视线15至25厘米，长期低头操作会造成颈椎前倾，键盘面与桌面贴合也会让底部进风通道被遮挡，高负载渲染、仿真运算时机身热量无法快速散出，这套托架通过抬升机身高度、调整俯仰角度，同时在底部留出贯通的通风间隙，同时解决视线高度与散热两个实际问题。

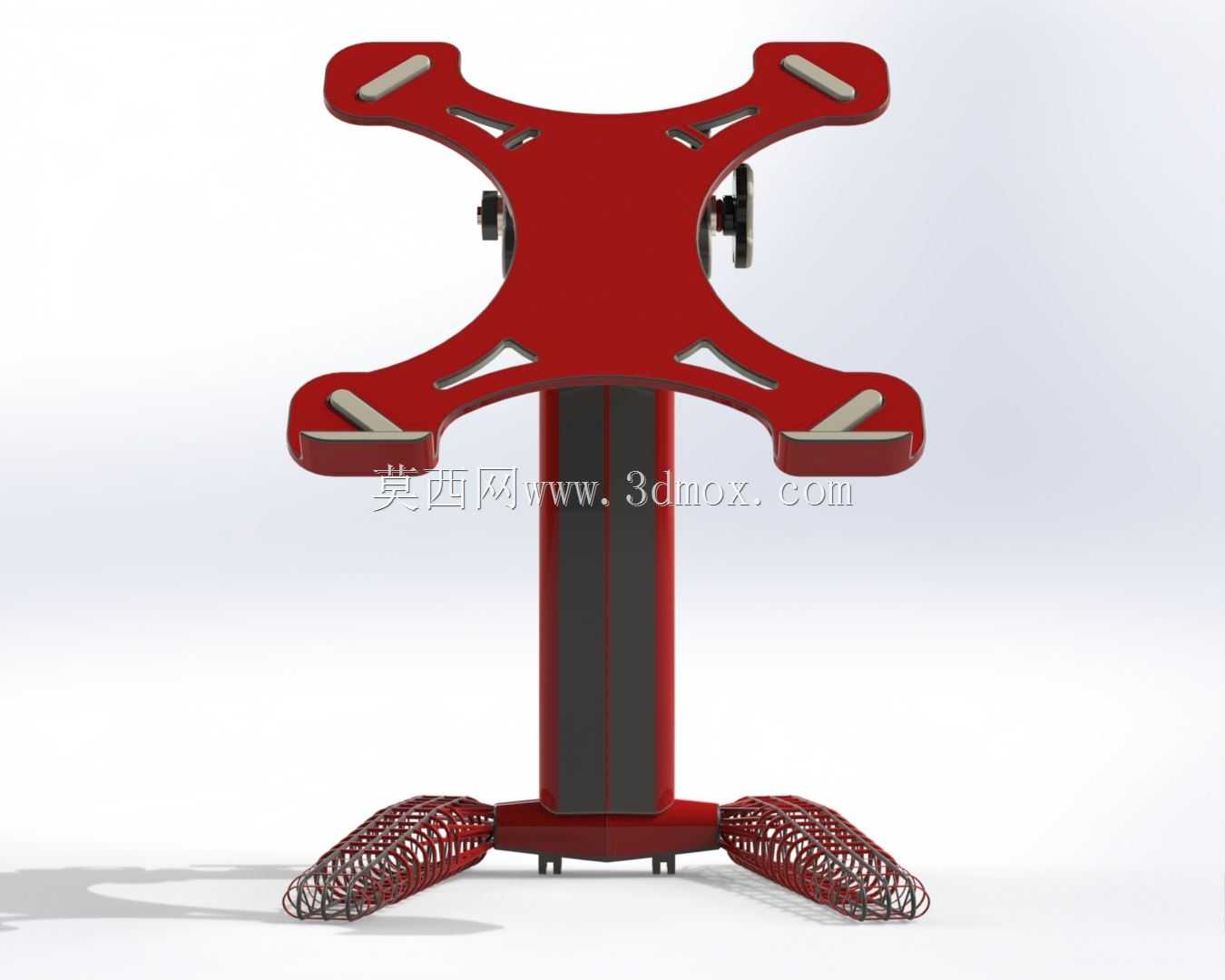

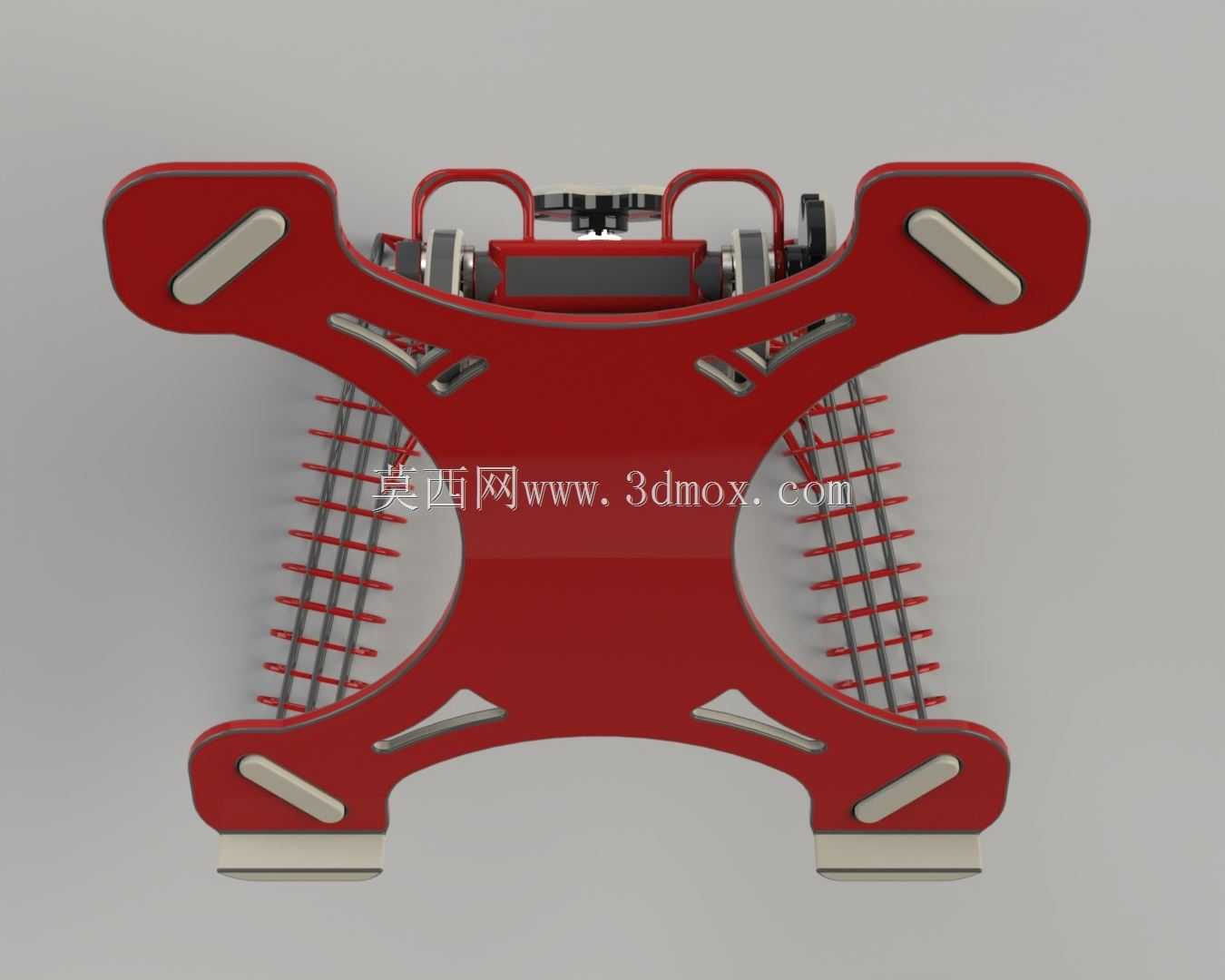

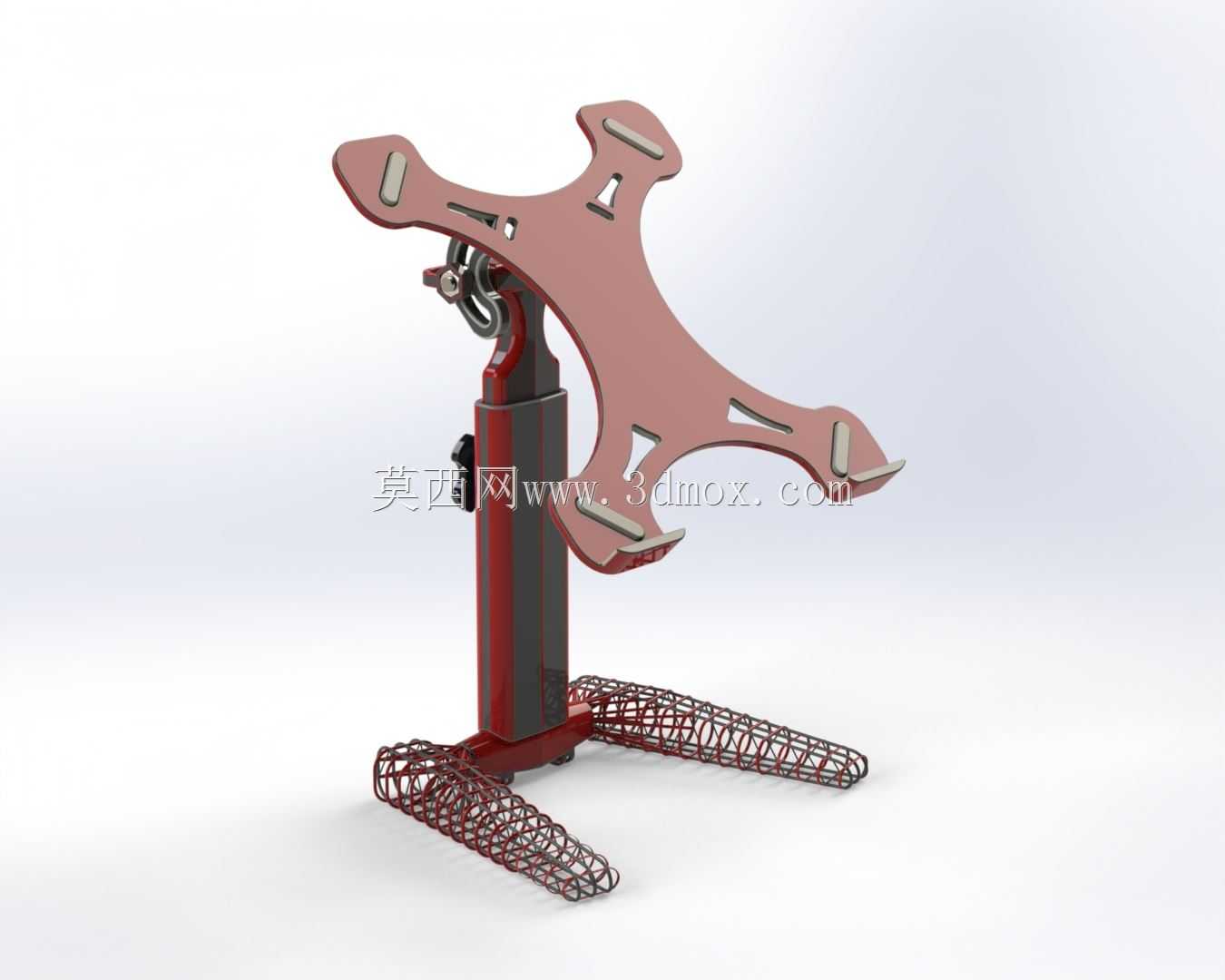

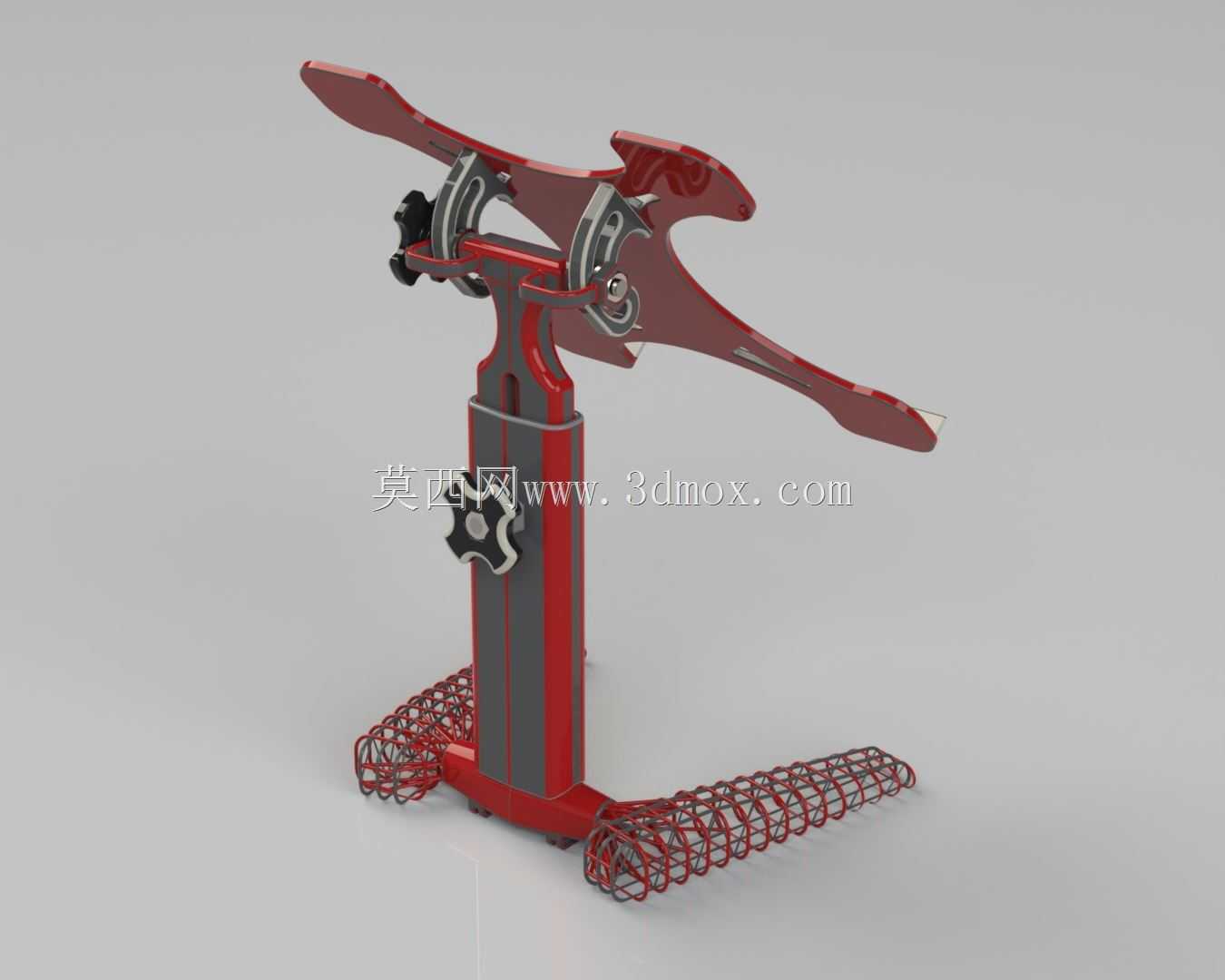

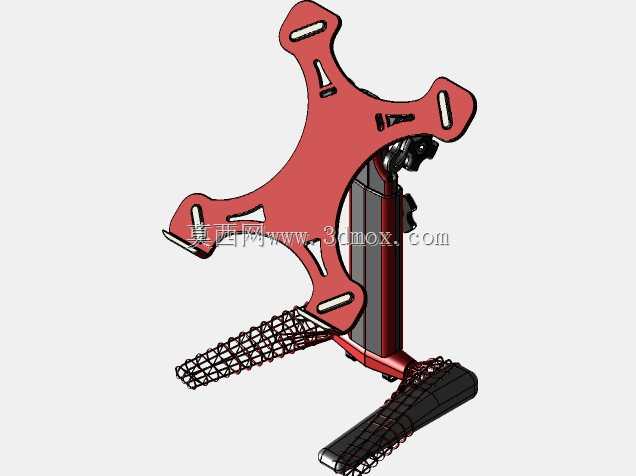

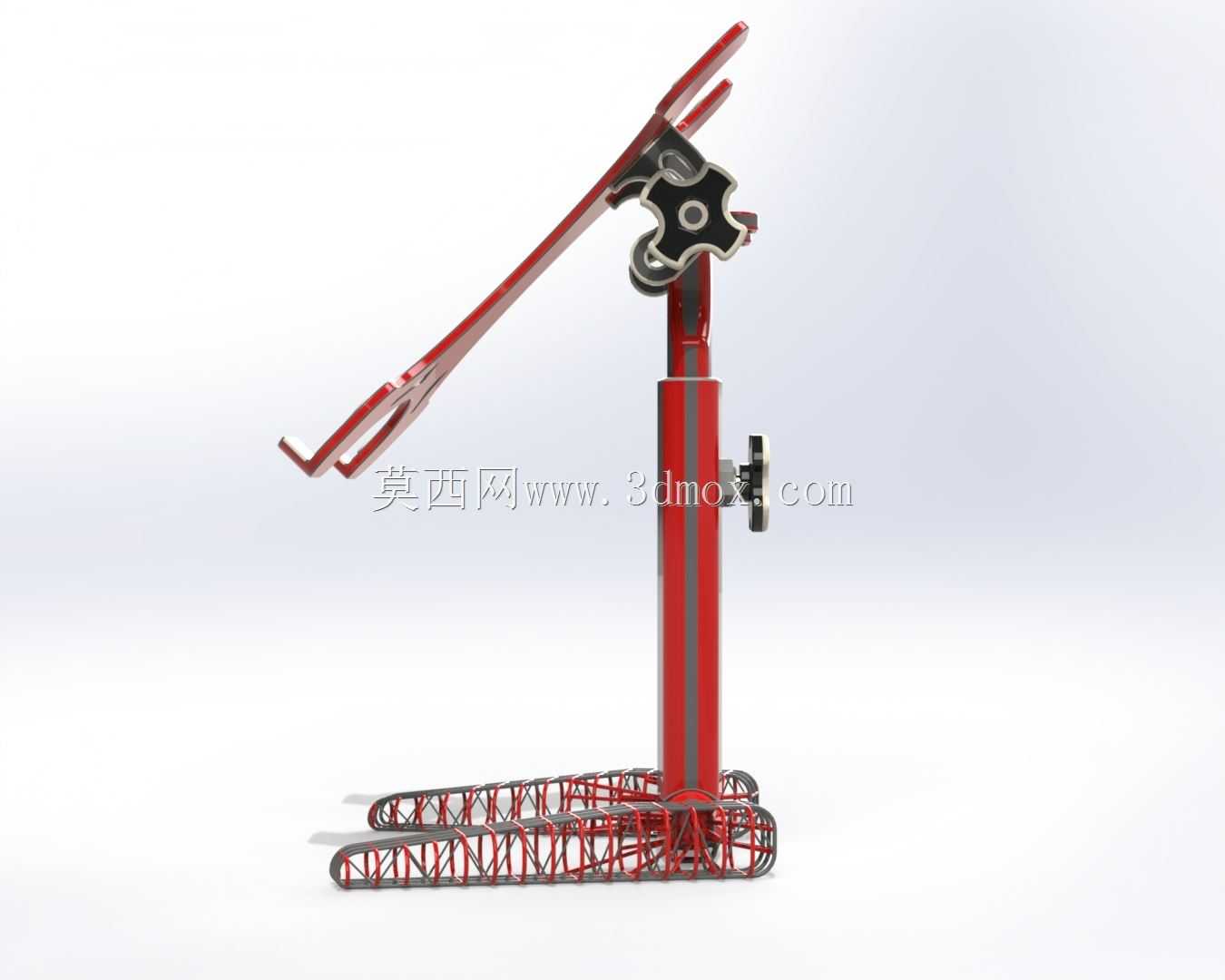

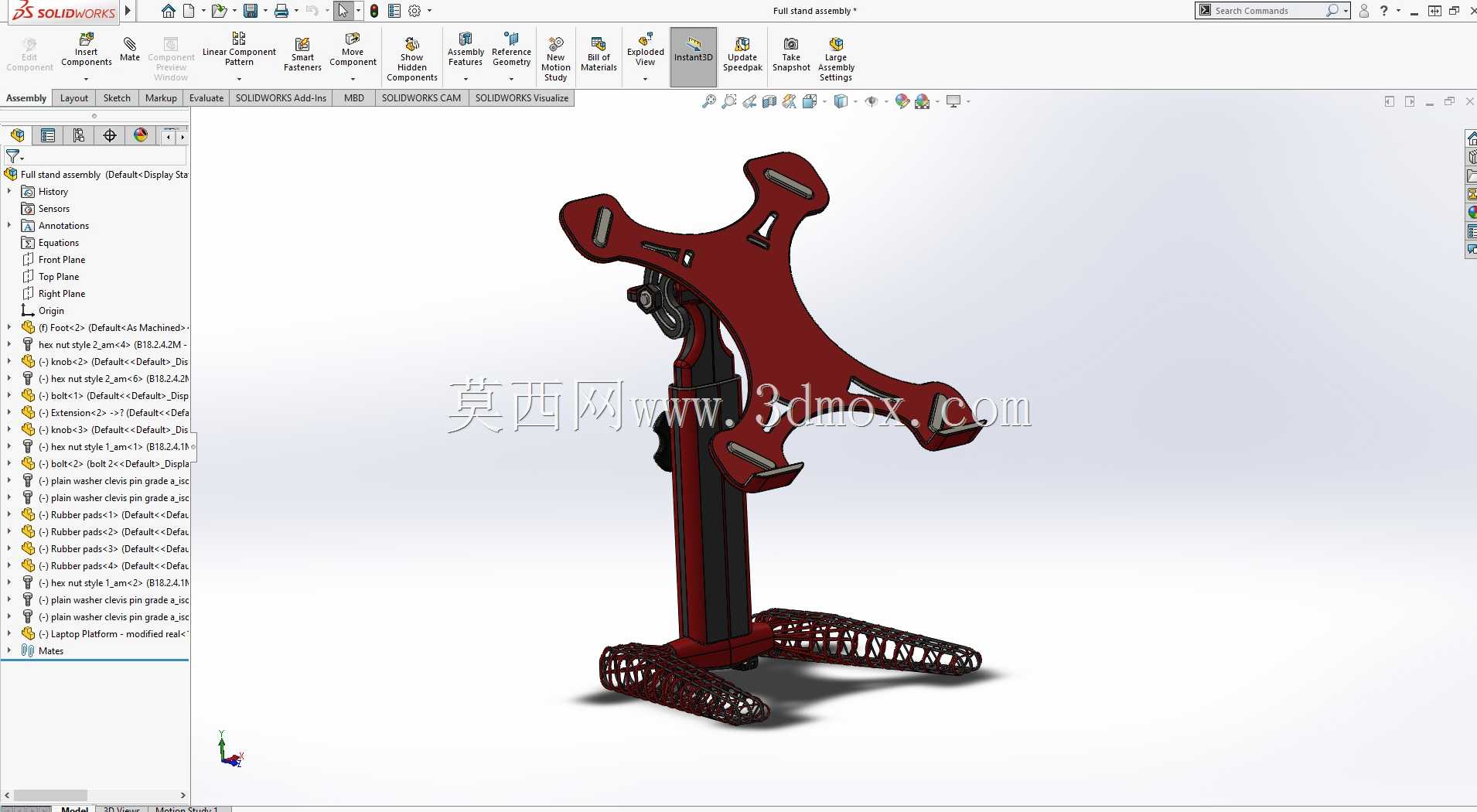

　　从结构组成来看，整套托架分为上部机身承托板、中部角度调节立柱、底部配重支撑脚三个核心模块。上部承托板采用异形镂空板式结构，轮廓贴合笔记本底部常见的受力点位：前端两个限位凸边卡住笔记本前缘，防止调整角度时机身下滑，板面上四处柔性垫脚对应笔记本底部橡胶脚垫位置，避免硬质金属刮擦机身外壳，板面多处镂空槽既减轻整体自重，也让笔记本底部进风口完全暴露在流通空气中。承托板与立柱之间采用铰接转轴结构，转轴侧带锁止旋钮，松开旋钮时承托板可在0至45度俯仰区间内无级转动，调整到适配视线的角度后拧紧旋钮，靠铰接面的摩擦力锁死姿态，不会因屏幕触控或者打字受力出现自行下垂。

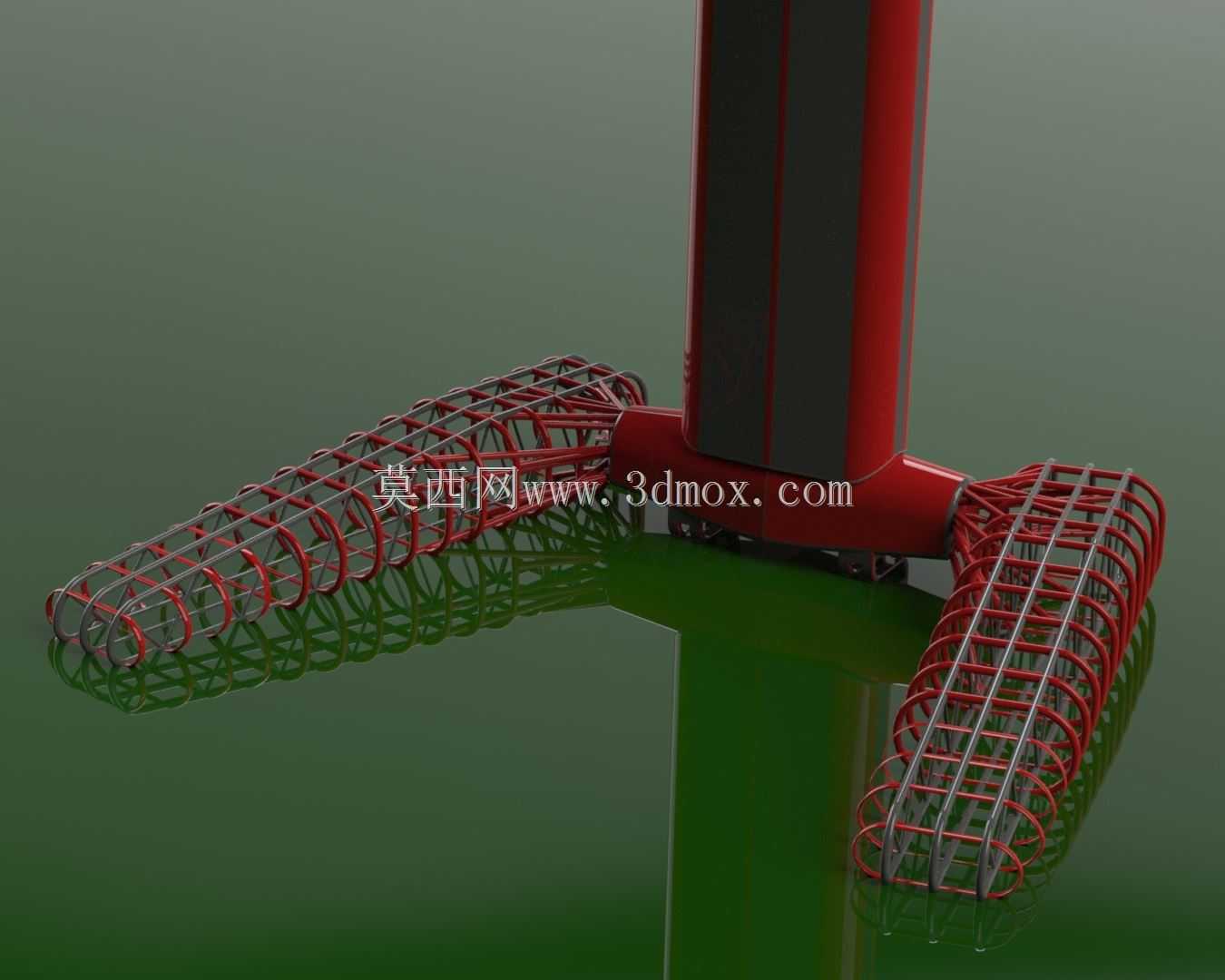

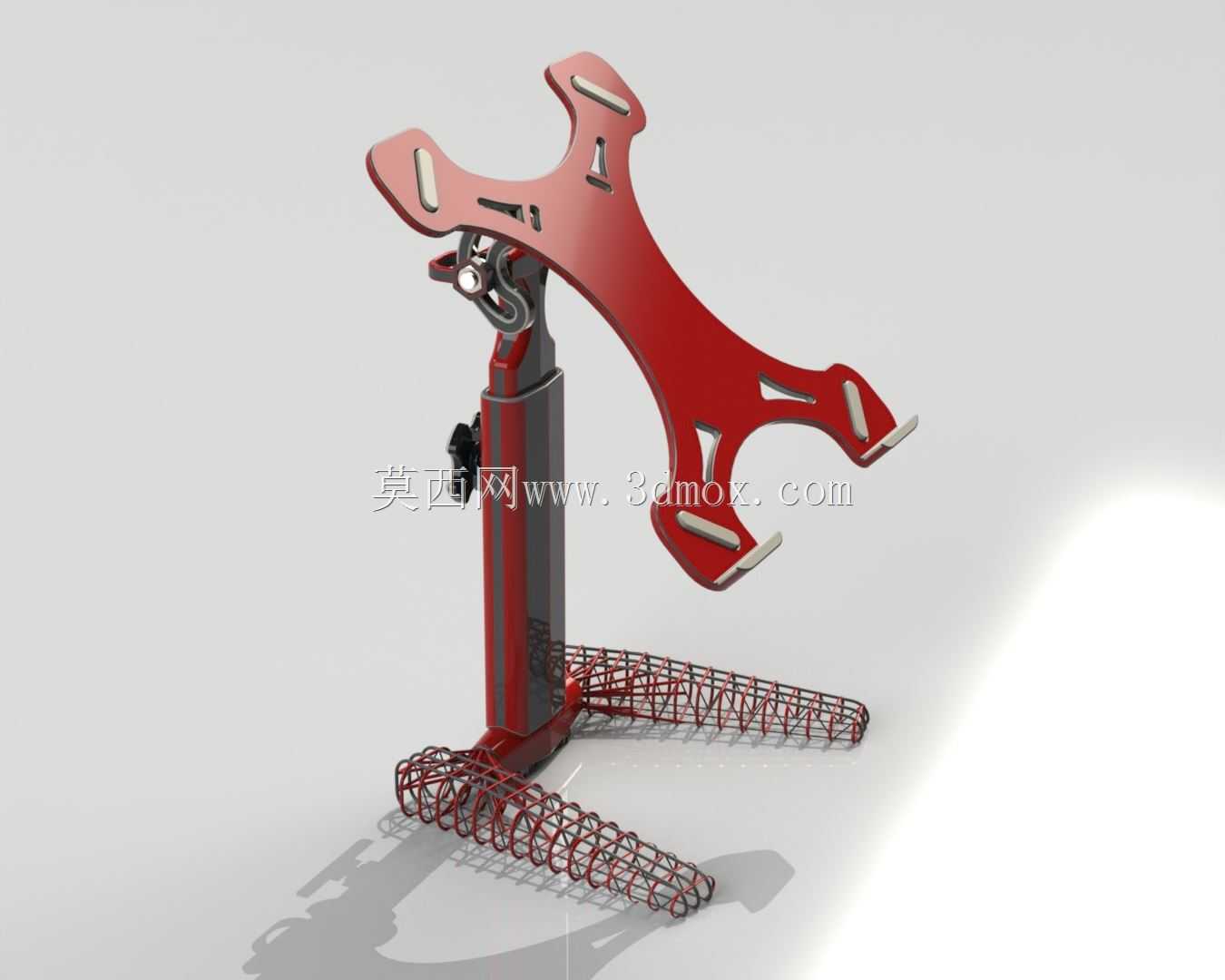

　　中部立柱为竖向伸缩套管结构，内外管之间配弹簧定位销，管壁预设多档高度定位孔，可根据使用者坐姿高度、桌面台面高度将承托面在120毫米至280毫米的升降区间内分档固定，适配不同身高使用者的视线平齐需求。立柱侧面集成理线结构，笔记本的电源线、鼠标线、外接显示器线材可以沿立柱侧边排布，避免桌面线材杂乱缠绕。底部支撑脚采用前后展开的框式钢丝网架结构，两个支脚向前后方向延伸出足够跨距，前支脚探出承托板前缘下方，抵消笔记本前倾时的倾覆力矩，后支脚延伸至立柱后侧平衡整体重心，网架接触桌面的位置全部套有防滑橡胶套，即便在光滑的玻璃桌面或者钢板操作台面上也不会出现滑移。

　　设计过程中首先校核的是负载边界：常规15.6英寸及以下尺寸笔记本整机重量集中在1.2千克至2.8千克区间，承托板的受力点分布在四个垫脚位置，镂空槽的排布避开了主要传力路径，板面厚度在保证抗弯刚度的前提下做了材料去除，避免整体过重。倾覆校核按照最大仰角45度、机身重心前移的极端工况计算，底部支脚的前后跨距设置为320毫米，左右跨距260毫米，保证重心投影始终落在支撑脚围成的轮廓范围内，即便手肘意外碰触机身也不会出现侧翻。安装边界方面，整套托架放置于桌面时占用的桌面投影面积约为380毫米×300毫米，不需要在桌面打孔固定，直接平放即可使用，适配绝大多数常规办公桌、实训台的台面尺寸，不会占用过多鼠标与记事本的摆放空间。

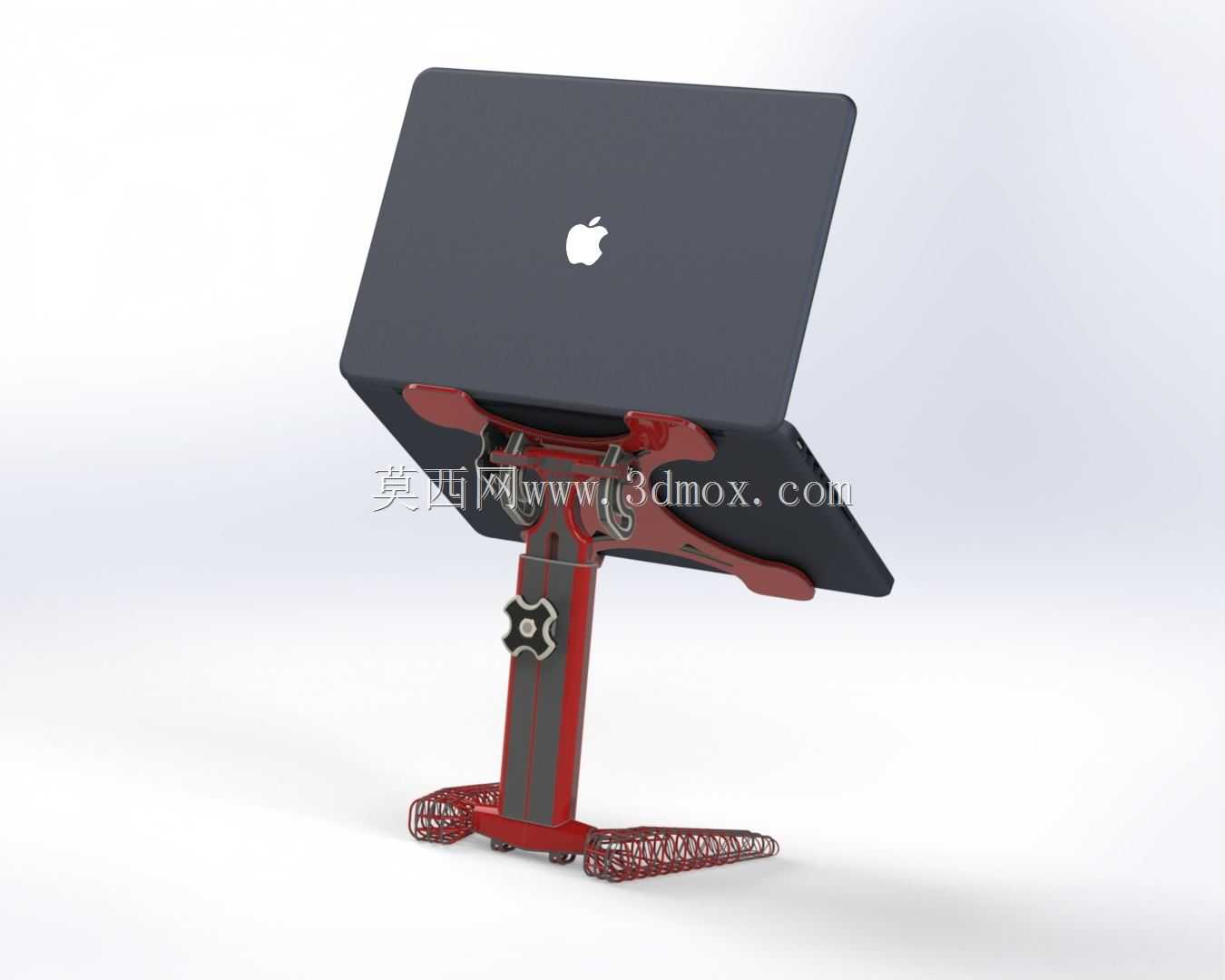

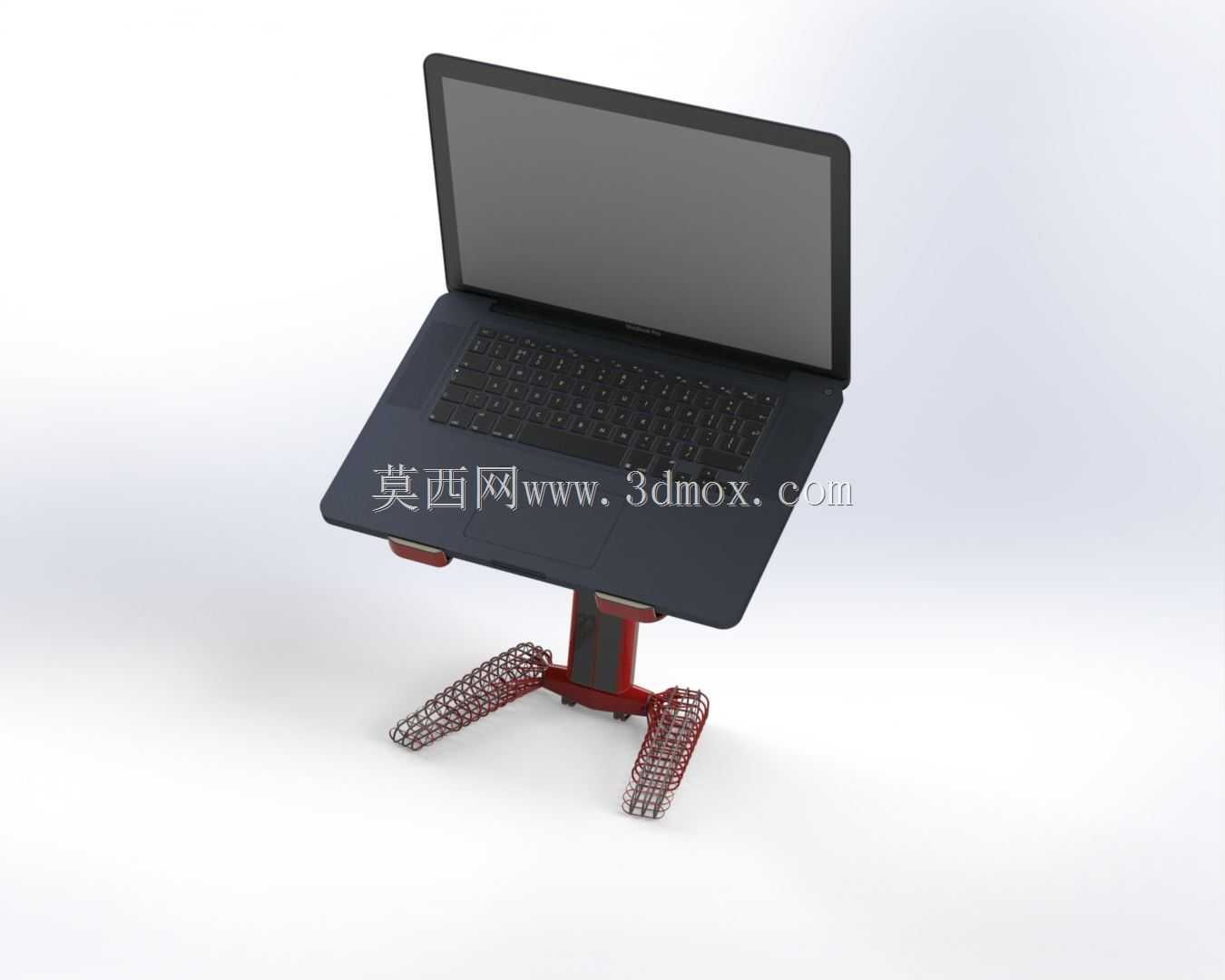

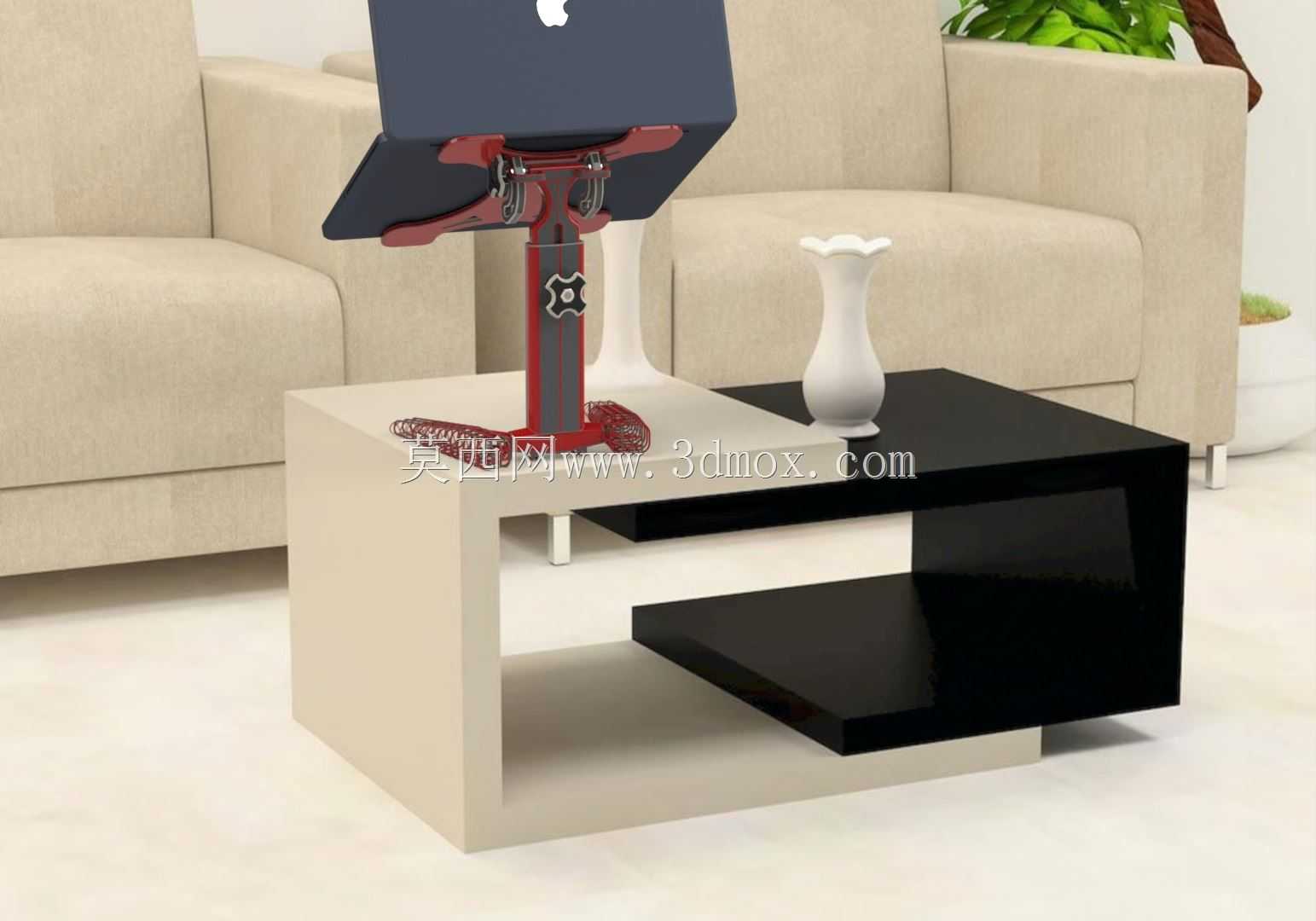

　　实际使用时，使用者可以先松开立柱的高度定位销，将承托面调整到视线平齐的大致高度，再松开铰接转轴的锁止旋钮，微调板面俯仰角度，让屏幕法线大致对准使用者眼部，锁死两处调节结构后再将笔记本放置到承托板上，前缘卡入前端限位边即可完成布置。镂空的承托板与下方悬空的空间让自然空气可以从机身底部顺畅流过，相比平放桌面时机身表面温度可降低5至8摄氏度，高负载运行时风扇转速也会相应降低，减少工位环境噪音。这类可调托架既可以作为办公工位的常规辅件，也可以在工业现场临时调试设备时，把笔记本放置在托架上连接PLC、调试设备参数，避免现场台面高度不合适导致操作人员长期弯腰查看屏幕，结构上没有复杂的电子元件，纯机械调节结构故障率低，长期使用仅需在转轴位置定期补充润滑脂即可维持调节手感。
