直板触屏智能手机整机外观结构设计

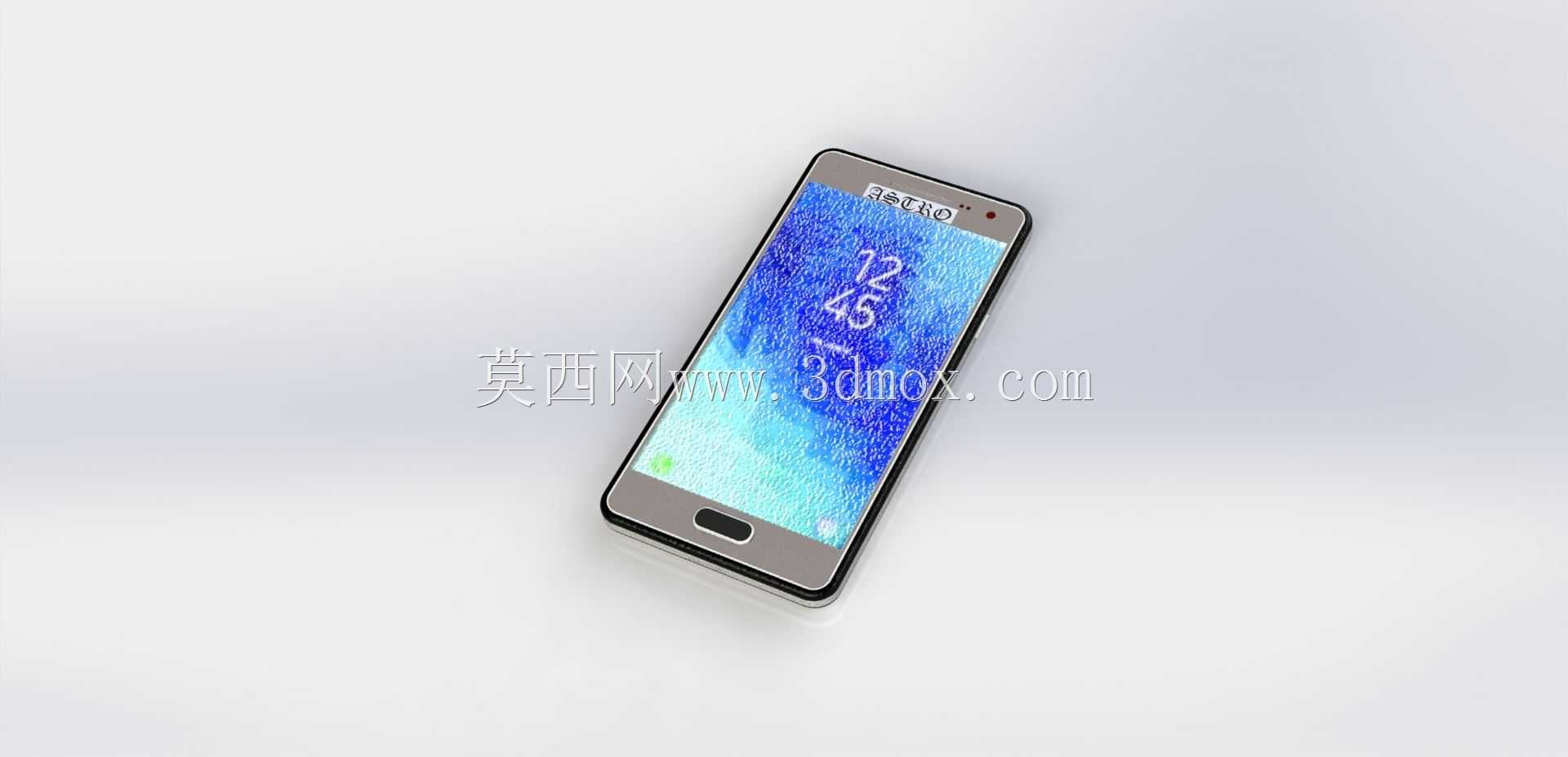

　　这款直板触屏智能手机的整机三维结构，围绕日常手持通讯终端的真实使用场景搭建，建模时把外观曲面、屏幕边界、按键布局与内部堆叠的空间约束放在同一坐标系里校核，避免只做外壳渲染而忽略装配可行性。整机采用主流直板触控形态，正面以大尺寸显示面板为视觉主体，屏幕占据前面板绝大部分面积，四周保留均匀窄边框；顶部预留听筒、前置摄像头与传感器开孔区域，底部设置实体指纹识别按键，符合单手握持时拇指自然落点的操作习惯。

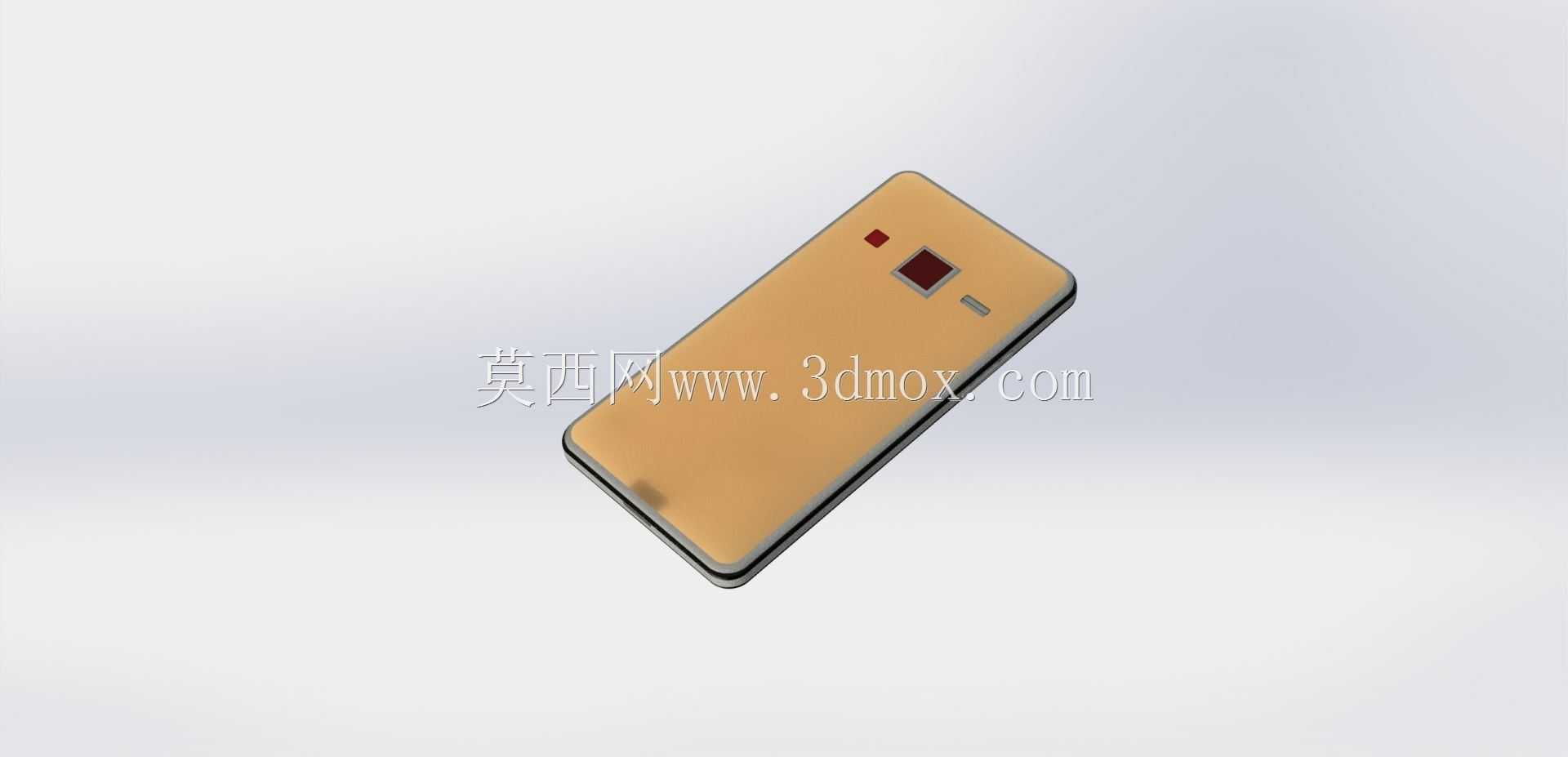

　　从外形尺寸与安装边界看，机身长宽厚比例参照便携手持设备的握持范围控制，边角做圆弧过渡，减少直角棱边对手掌的压迫。中框作为整机承力骨架，连接前面板、显示模组、后盖与内部电池、主板等组件，建模时需保证侧壁厚度均匀，既为侧键、SIM卡槽、USB接口、扬声器出声孔预留安装位，又不能过度侵占内部堆叠空间。后盖采用平整轻薄造型，与中框贴合面设置止口与卡扣位，保证装配后缝隙均匀、无翘边风险。

　　设计思路上，先确定屏幕可视区与触控操作区，再向外推导前面板轮廓；随后依据电池容量、主板器件排布确定机身厚度与内部腔体，最后反推中框和后盖的分模线、拔模斜度与装配间隙。屏幕组件作为核心功能件，其显示面与保护玻璃需分层表达，玻璃边缘的倒角、缓冲泡棉的压缩空间都要在断面中体现，防止跌落时玻璃直接受力。前置摄像头、听筒、距离传感器与光线传感器集中布置在顶部窄边，开孔位置需避让屏幕驱动走线，同时保证通话拾音与面部接近检测的功能不受遮挡。

　　底部实体按键兼顾指纹解锁与返回操作，按键周边预留防尘和行程间隙，按压手感依赖下方弹片高度与支撑筋位。侧边音量键与电源键布置在拇指和食指易触达的位置，键体突出中框的高度控制在便于盲操又不易误触的范围；按键内部设置悬臂或独立按键支架，保证反复按压后的回弹性。机身底部集中布置充电接口与麦克风孔，扬声器出声孔采用阵列小孔形式，孔位斜向或直通音腔，建模时需区分通孔与装饰孔，避免后期结构干涉。

　　内部功能分区遵循通讯终端的典型堆叠逻辑：电池占据主要平面空间，主板沿一端或侧边布置，处理器、存储器、射频器件与屏蔽罩分层摆放；摄像头模组在厚度方向上最敏感，需要在后盖与中框内预留镜头避让凸台，镜头光轴与后盖开孔保持同轴。天线区域通常沿中框上下端分布，三维布局时要保证金属件与天线辐射体之间的净空，连接器、排线走向沿腔体边缘固定，预留弯折半径，避免装配拉扯。

　　散热设计在轻薄机身中同样关键，处理器等高发热器件对应位置可布置石墨片或导热垫，模型中通过层厚和贴合面积表达热传导路径，后盖内侧的加强筋既提升刚性，也为散热材料提供限位。整机跌落可靠性依赖边角缓冲：中框四角加厚、屏幕与中框之间设置缓冲胶圈，摄像头镜片略低于后盖保护凸台，这些细节在数模中都以配合尺寸和间隙形式落实。

　　对于结构设计人员，该数模可用于校核外观面与内部器件的干涉、检查分件合理性、评估手持人机关系；对三维建模从业者，则能练习消费电子产品从曲面造型到装配止口、按键行程、开孔避让的完整表达。整机没有复杂运动机构，但对曲面连续性、薄壁厚度、装配公差和空间堆叠要求很高，任何一处边框、孔位或凸台的偏差，都会影响屏幕贴合、按键手感与后期量产开模。
