木工切割工位榫头定位夹持工装

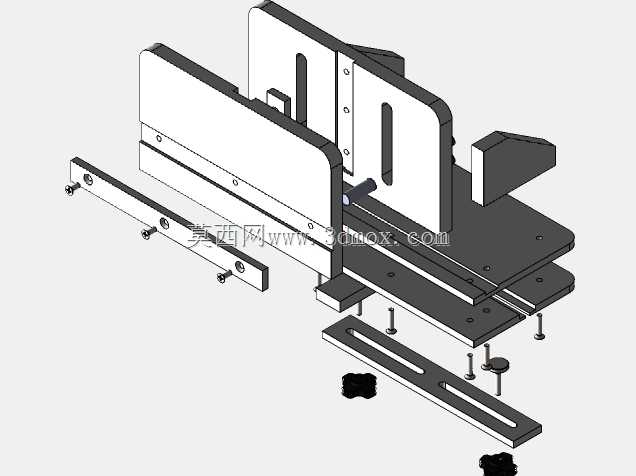

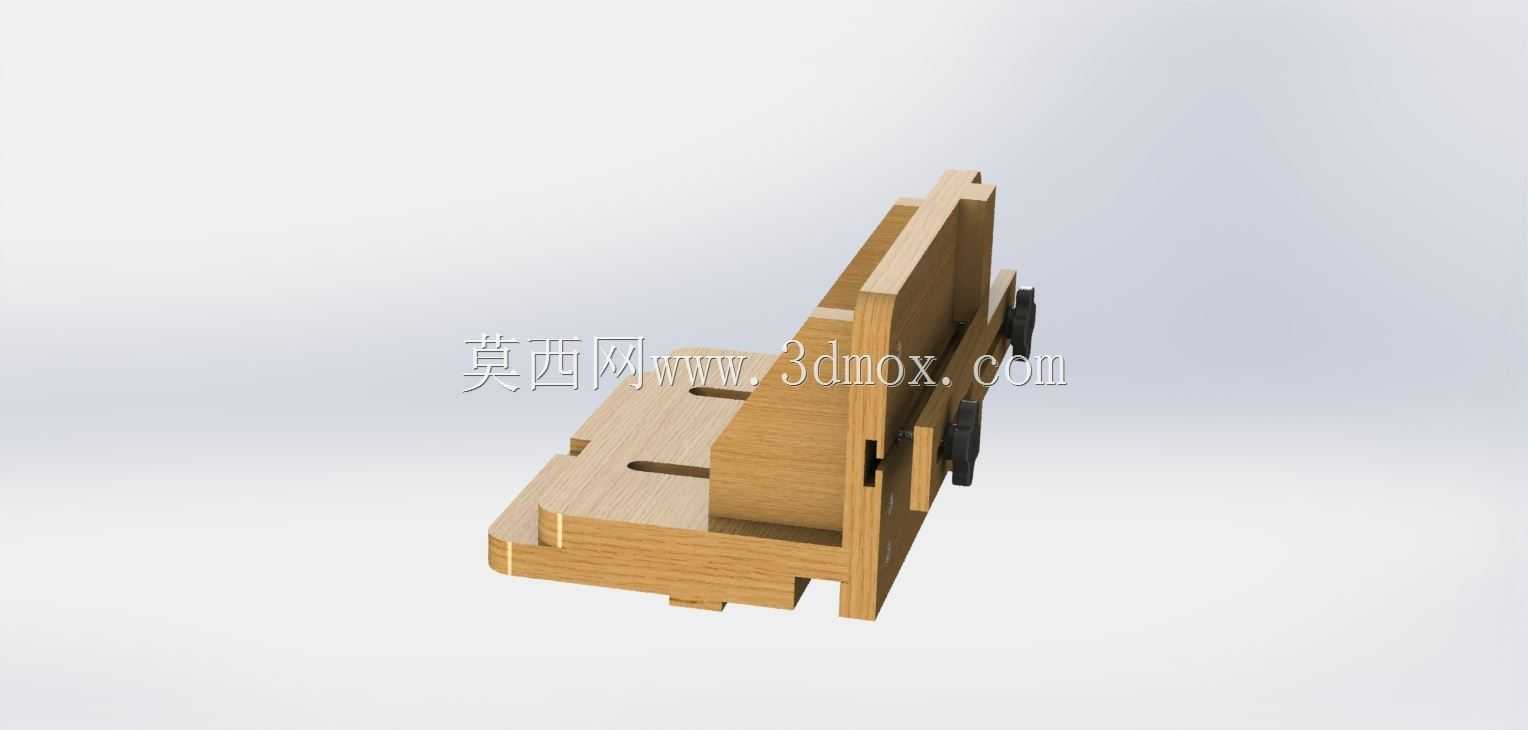

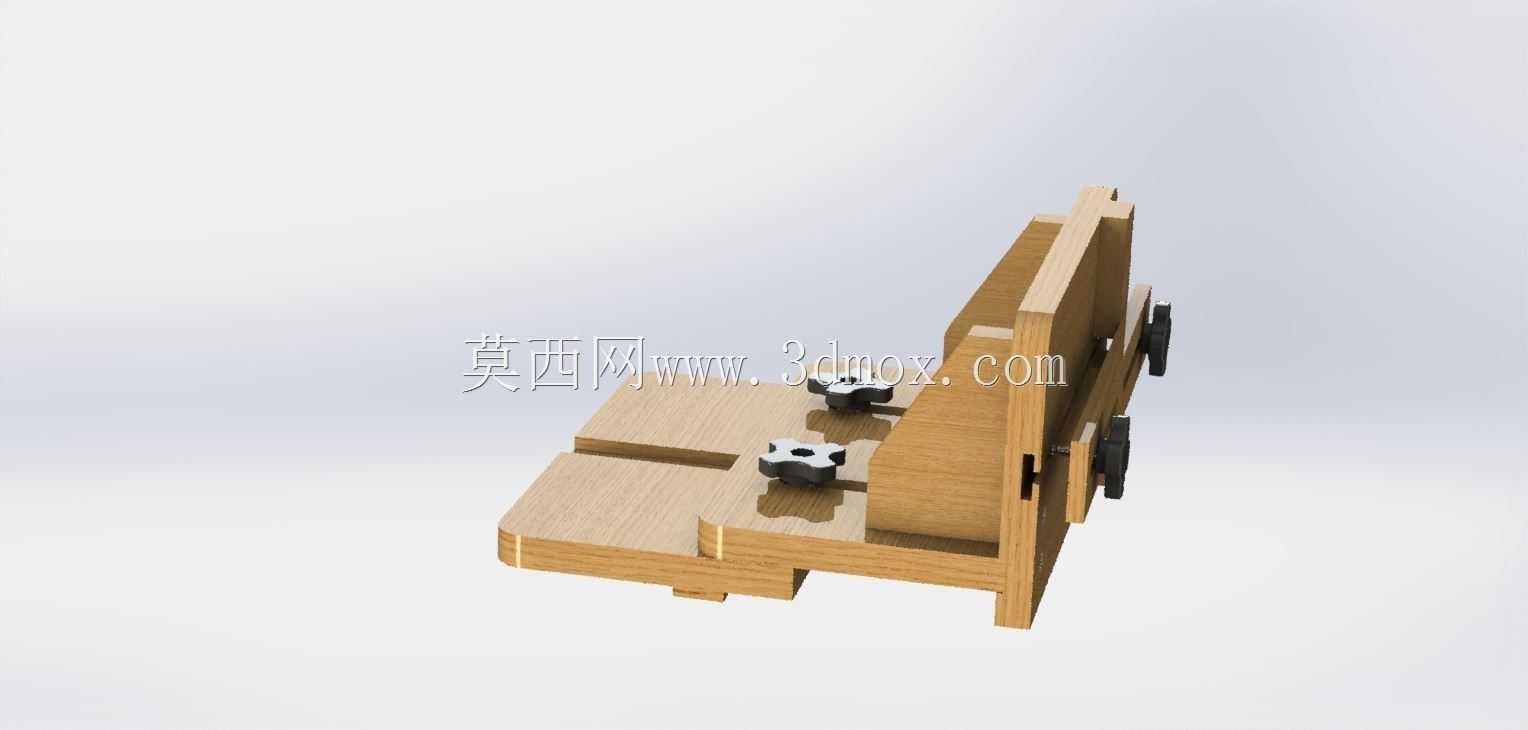

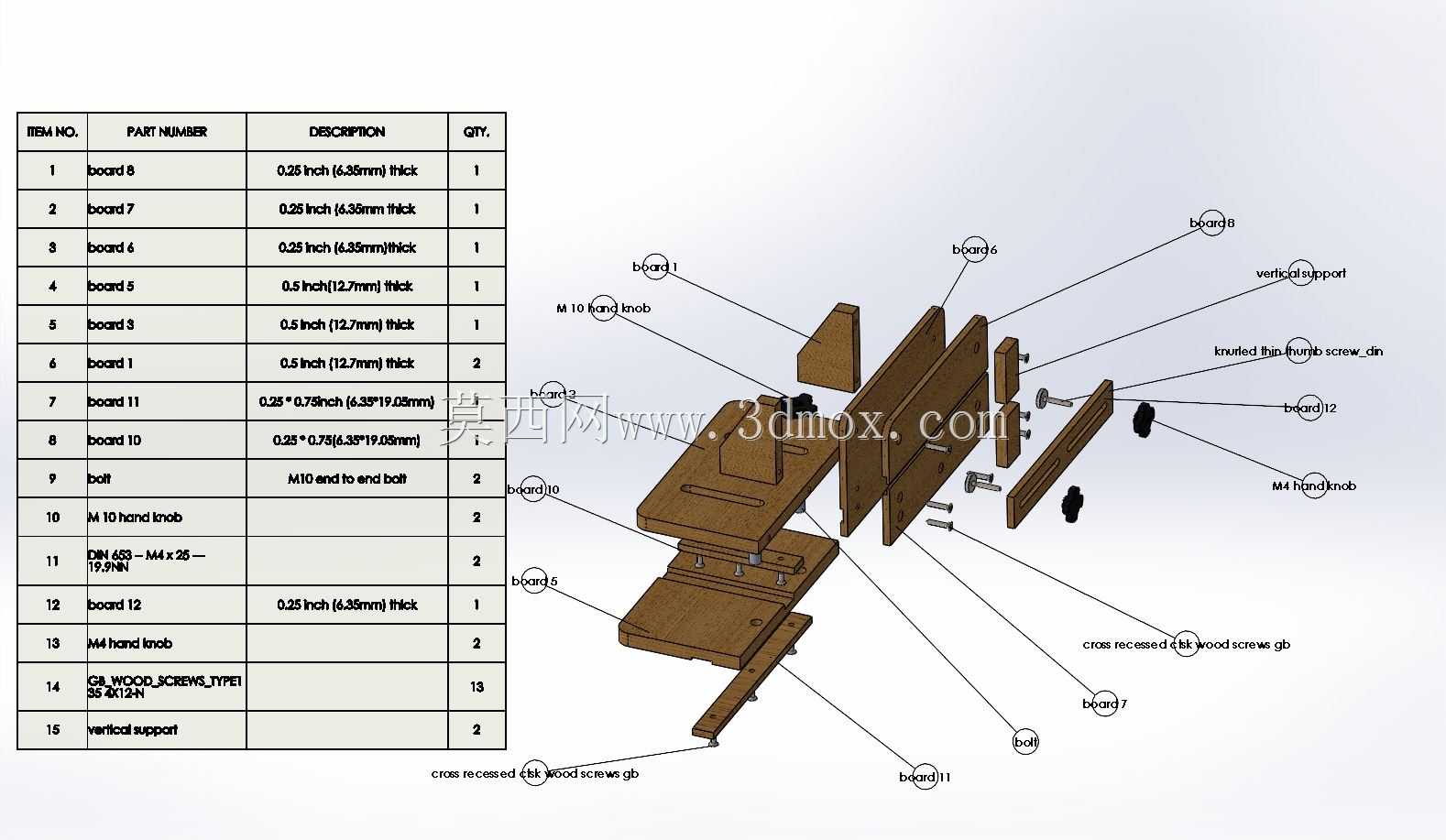

　　这套木质榫头夹持工装主要面向木工车间的锯切、修边与榫头加工工位，解决长料、方料在手动推切过程中容易偏移、靠山贴合不稳以及操作人员手部过于靠近刃具的问题。工装整体以板材拼接形成直角基准体系，底部承托板承担工件的水平支承，竖向立板构成侧向定位面，二者通过阶梯槽、嵌块和紧固件组合，保证在反复装夹后仍能维持稳定的垂直关系。

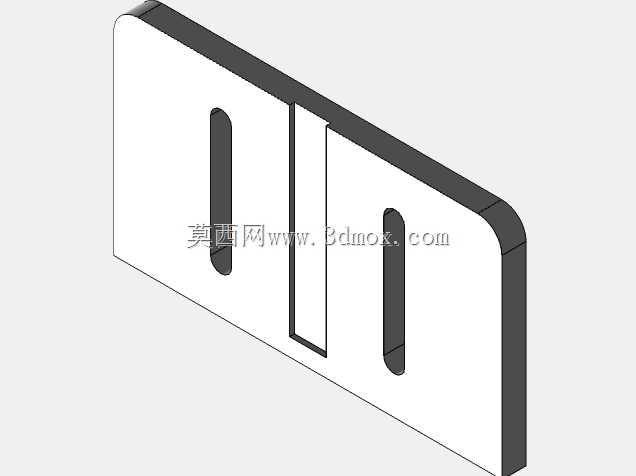

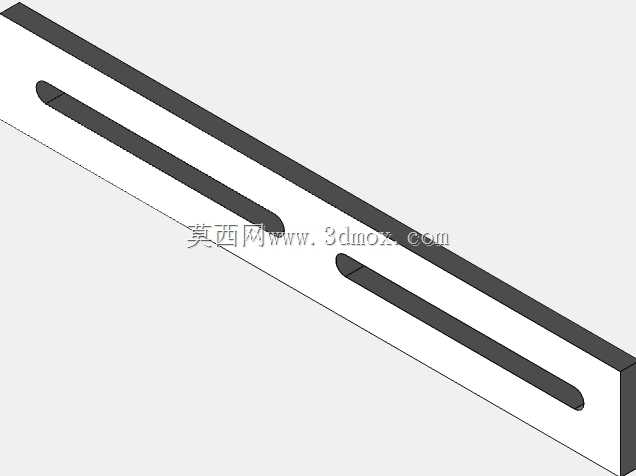

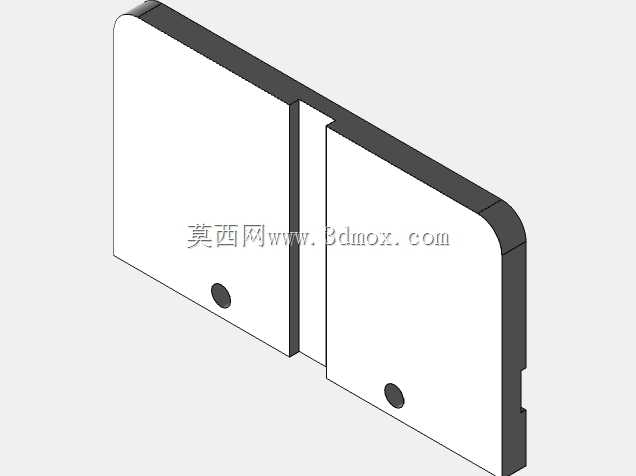

　　从现场使用逻辑看，木料进入切割区前先沿底板平面推入，侧面贴紧竖向靠山，随后由侧面的压紧件锁定位置。压紧结构布置在立板外侧，操作手柄远离锯片运动轨迹，工人在推送和锁紧时不需要将手伸到切削刃附近。底板上开设的长槽既可以避让切屑与锯路，也为调节挡块、配合不同宽度木料预留了安装空间。立板并非单纯实心挡板，而是采用多块板件叠合与局部加强的方式，在保证靠山刚度的同时控制整体重量，便于在台锯、带锯或修边工作台之间转移。

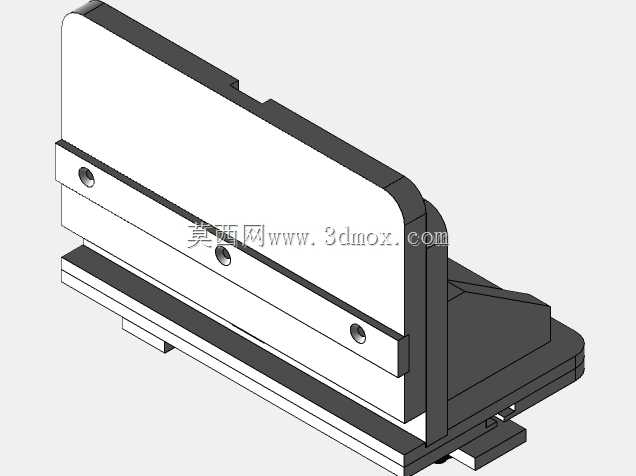

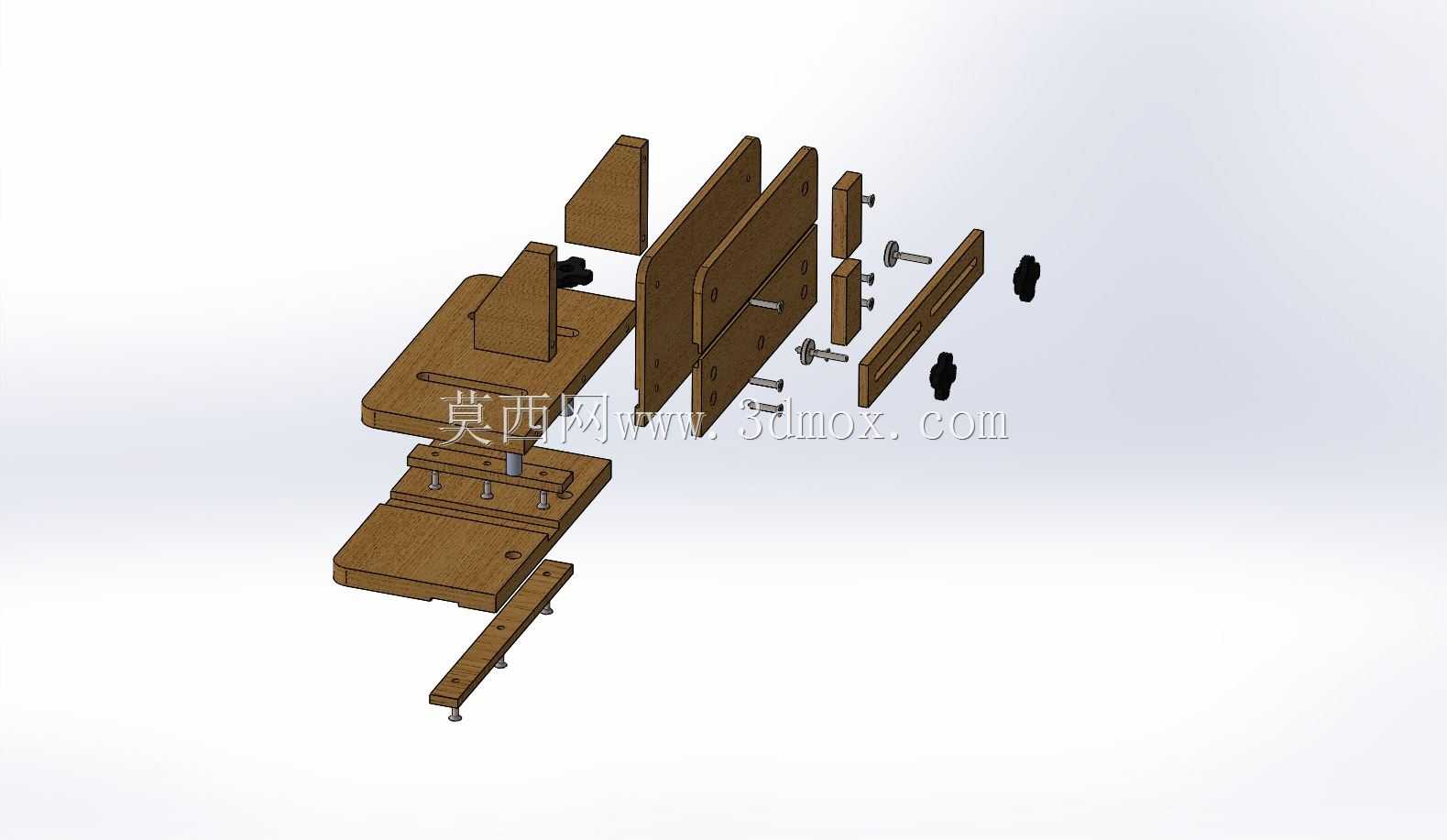

　　设计时首先确定的是定位基准，而不是外形。木工榫头加工对端面垂直度、侧边平行度和重复定位一致性要求较高，因此底板承托面与立板定位面之间的直角关系是核心。模型中可以看到立板下部与底板采用嵌入式连接，接触面积较大，能够抵抗横向夹紧力；立板后侧增加的肋状支撑形成三角稳定区，避免薄板在频繁受力后出现外倾。底板前缘和侧缘的台阶结构则用于与工作台面、靠尺或挡料块配合，使工装本身在机床上也能快速固定。

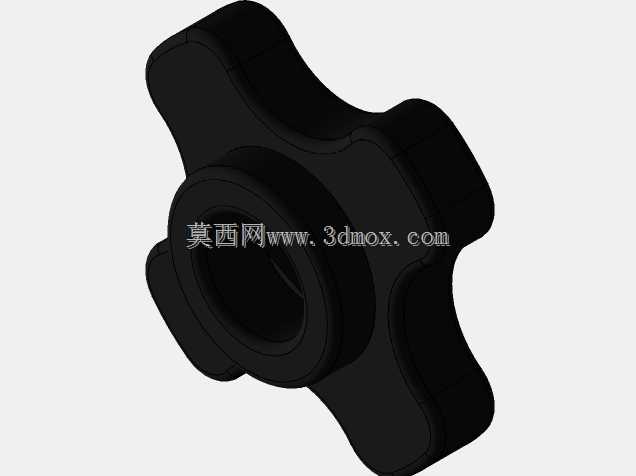

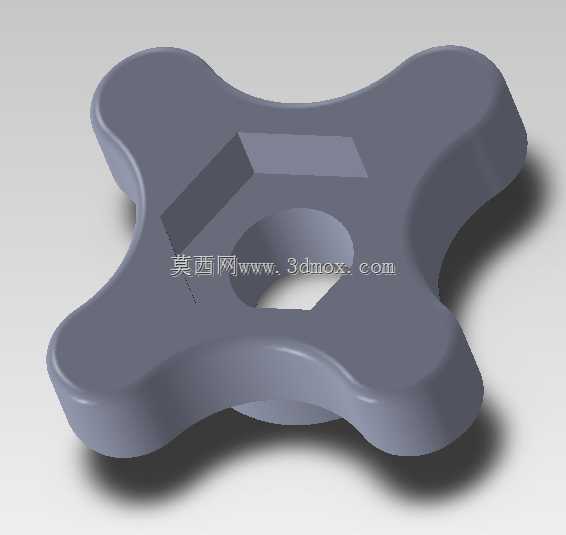

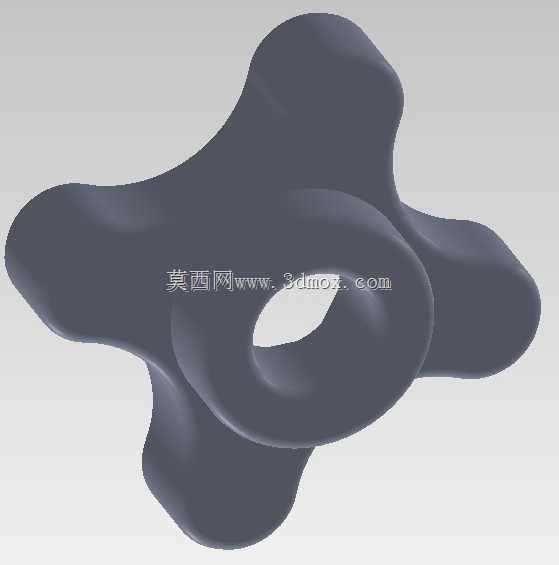

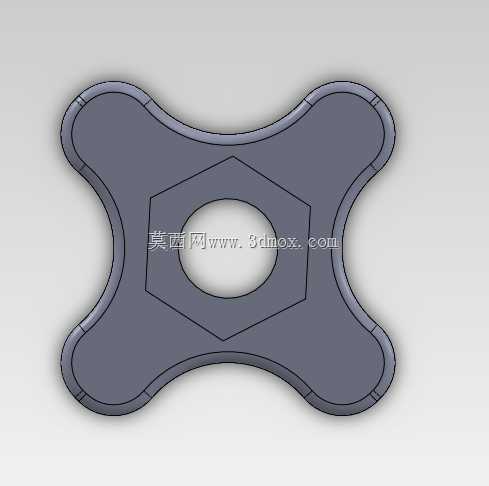

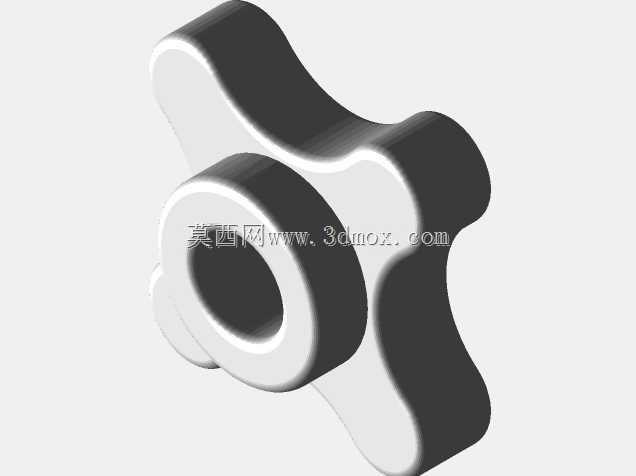

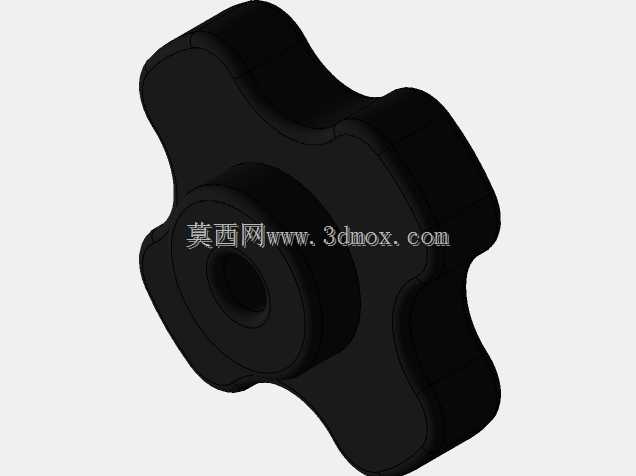

　　夹持执行部分采用侧向施压思路，压块作用点尽量靠近木料切削位置，同时避开锯切路径。手柄、螺杆和压头组成独立夹紧单元，压头与木材接触区域采用较大面接触，减少软质木材表面压痕。对于不同厚度的方料，可通过压块位置、槽位和垫片进行调整；对于需要连续加工相同榫头长度的批次工件，可在底板槽内加装可调挡料件，使每件木料推入后获得一致的伸出长度。

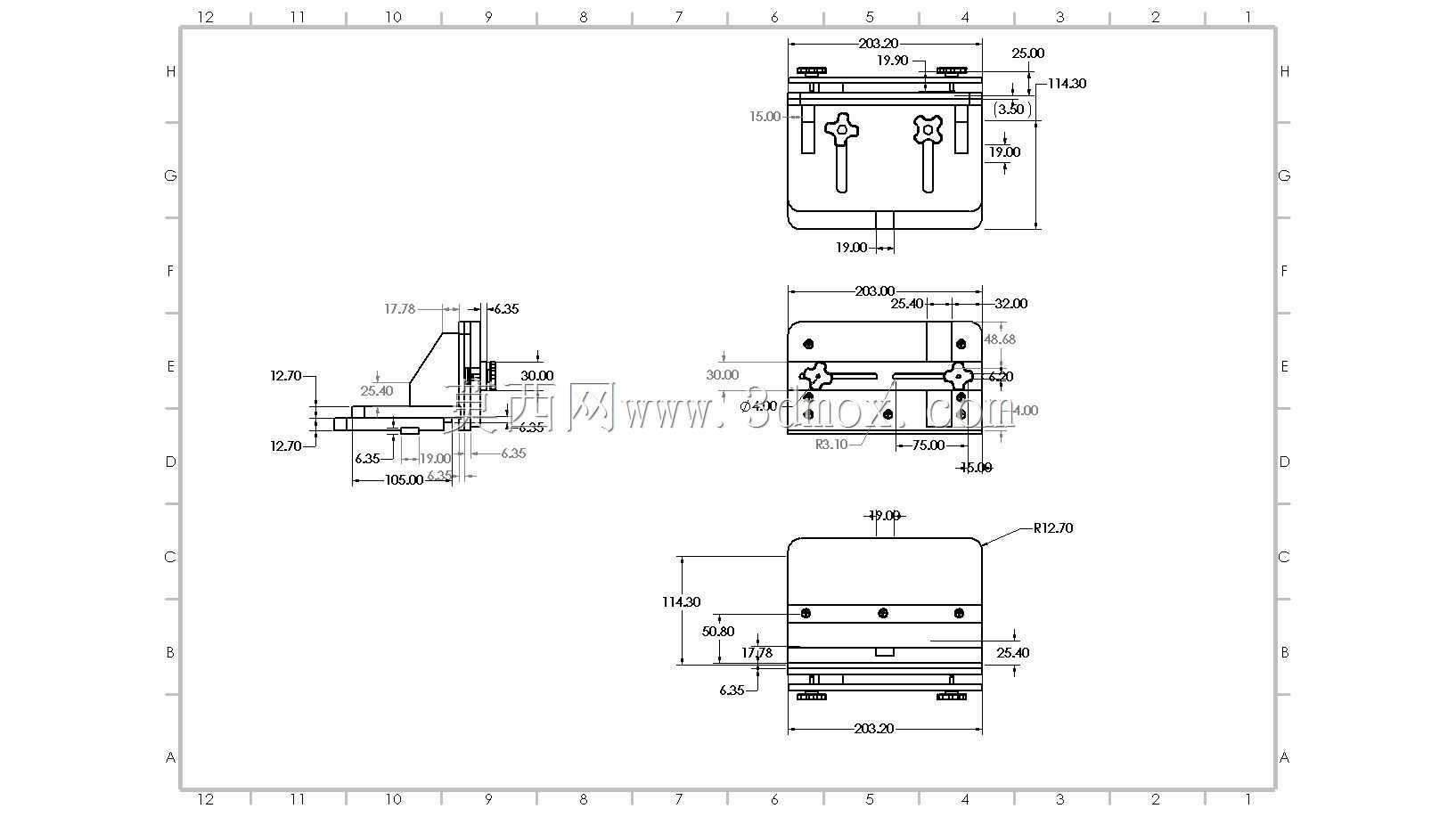

　　外形边界方面，工装呈低矮箱式布局，底板向前后留出足够支承距离，防止长料悬伸造成翘动；竖向立板高度覆盖常见小规格木方的侧靠需求，同时不过多阻挡观察视线。整体宽度围绕单人操作范围设定，工件放入、定位、锁紧和退出的动作路径清晰。安装时底板底面需要与机床工作台保持平整接触，侧面夹紧机构不得与机床防护罩、分料刀或锯片夹盘发生干涉；靠近切削线的位置预留锯路空隙，保证刃具通过时不会切到工装主体。

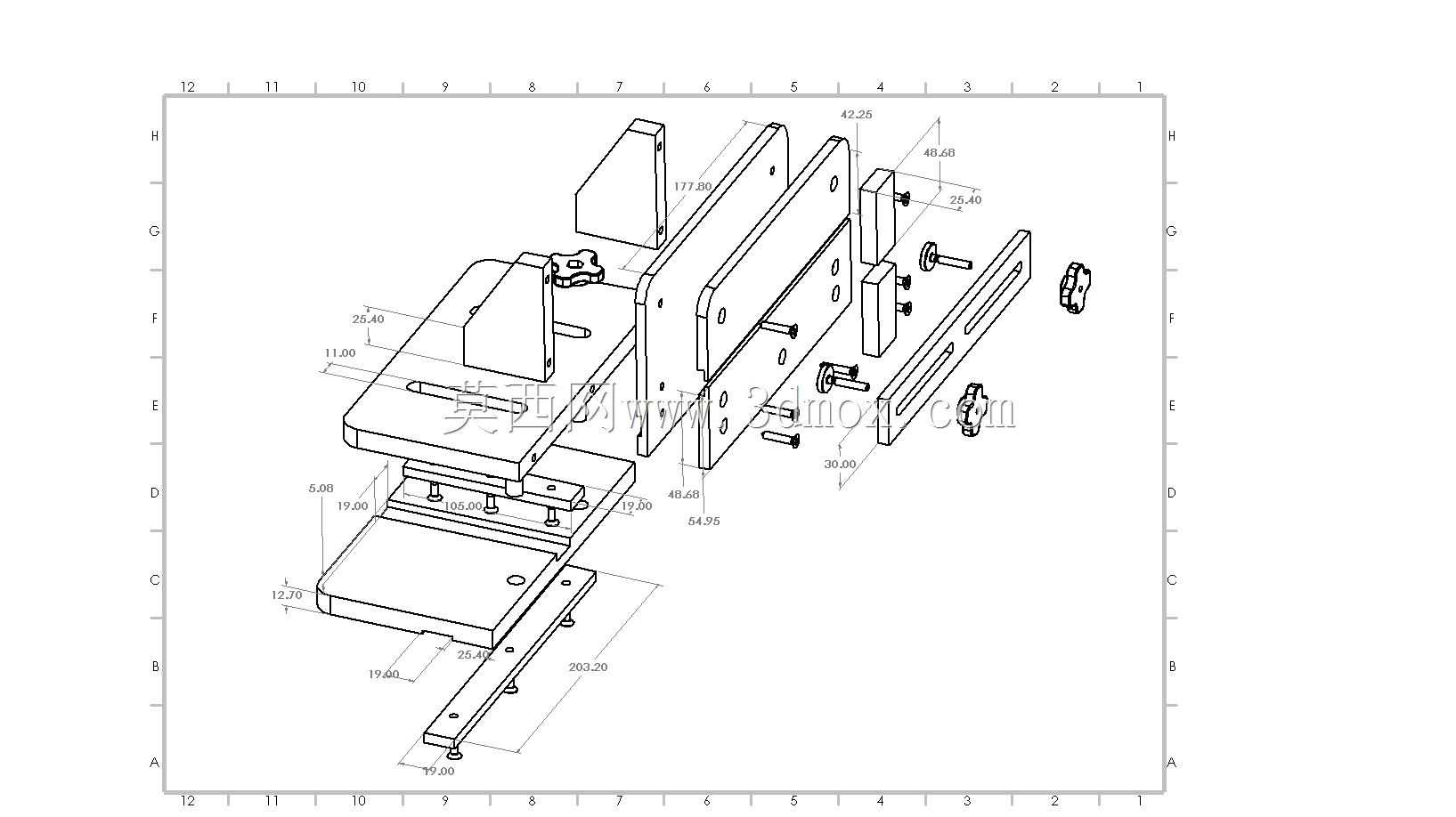

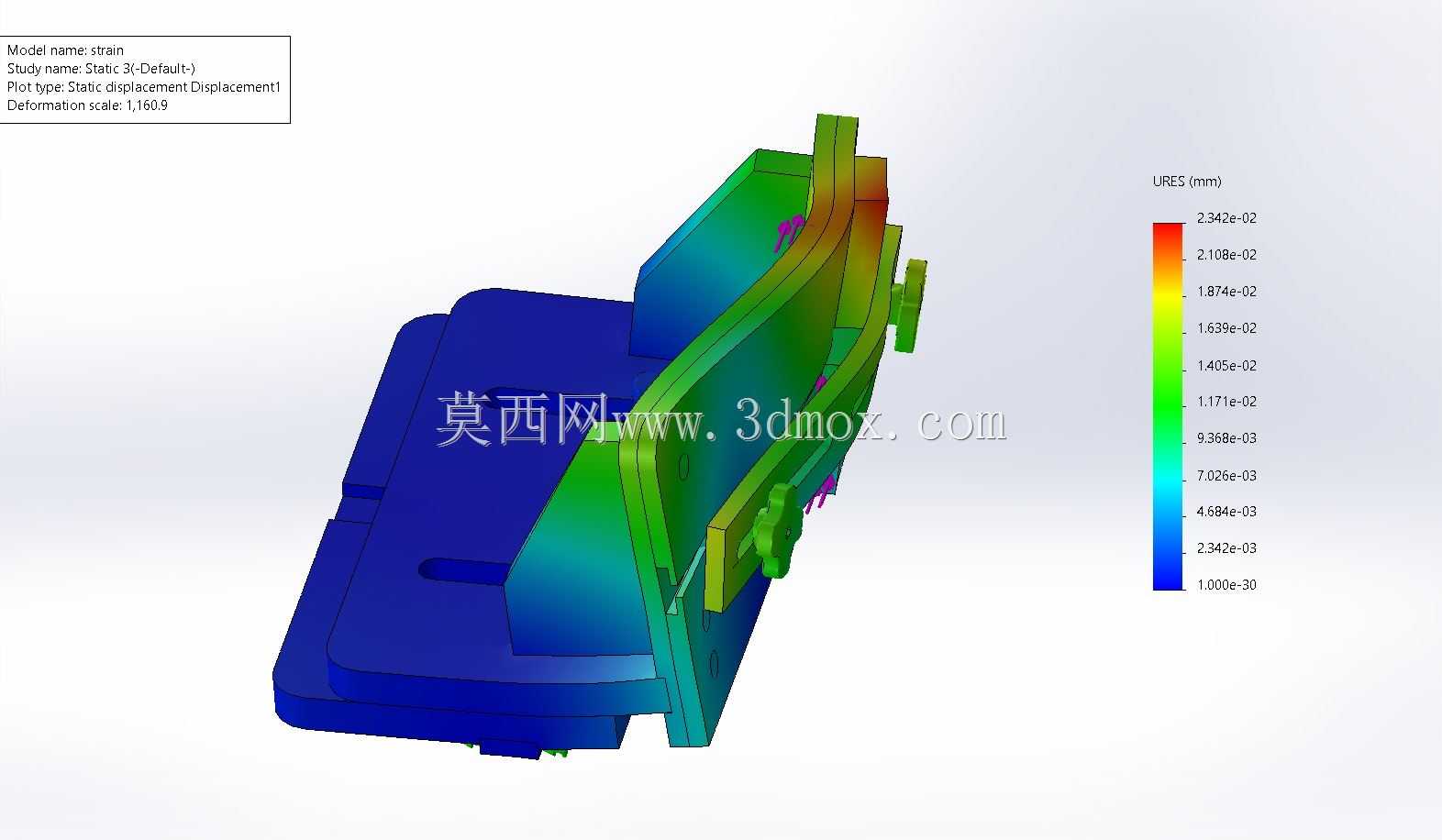

　　在结构建模过程中，板材厚度、槽宽、嵌接深度和紧固件行程需要联动校核。若底板槽口过长，应关注槽间剩余板宽对支承刚度的影响；若立板支撑肋位置过于靠近切削区，则会牺牲锯片下行或护罩活动空间。夹紧螺杆的轴线宜垂直于木料侧面，使压力主要转化为水平夹持力，而不是将工件顶离底板。压头表面可根据木材硬度更换软垫或硬木垫块，以兼顾夹持可靠性与表面保护。

　　该工装适用于家具制作、木构件试制、教学实训以及维修车间中小批量榫头加工。它不依赖复杂气动或液压系统，依靠机械定位和手动夹紧即可完成稳定装夹，维护重点集中在夹紧螺杆润滑、定位面清洁以及底板槽内切屑清理。长期使用后，若靠山面出现划伤或压痕，可通过修刨立板工作面或更换耐磨垫板恢复精度。三维结构设计上，各板件关系直观，装配逻辑清楚，既可以作为木工辅具方案，也可为类似直角定位夹具的结构设计提供参考。
