车间木材45度斜切定位台架结构

　　这套台架面向木工车间常规横切工序里的45度斜切需求搭建，核心解决手持圆锯或台锯配套作业时，长料、拼板料斜向裁切角度不稳、靠山反复调校、工件推送偏摆的问题。日常加工中，门框45度拼角、柜体封边斜接、装饰线条对角拼接都需要批量稳定的45度端面，普通平切台只能靠人工拿角度尺反复划线，推送木料时稍有用力偏差，锯口就会出现角度超差，拼缝出现大小头，后续打磨、补腻子都会额外增加工时。这套工装直接把角度基准固化在台架本体上，操作工只需要把木料贴紧定位面推送，就能持续获得一致性的斜切端面，不用每一件都重新测量角度。

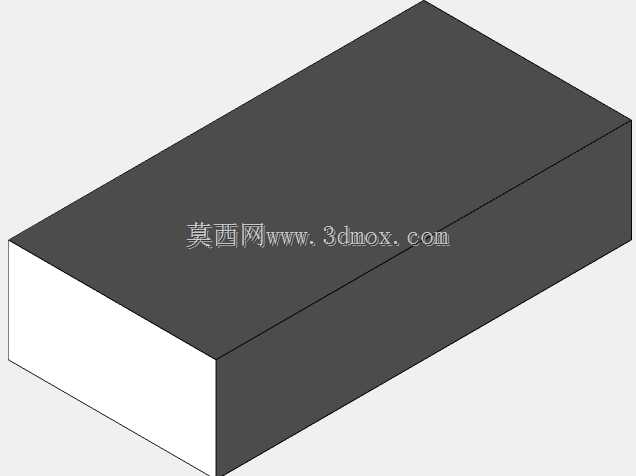

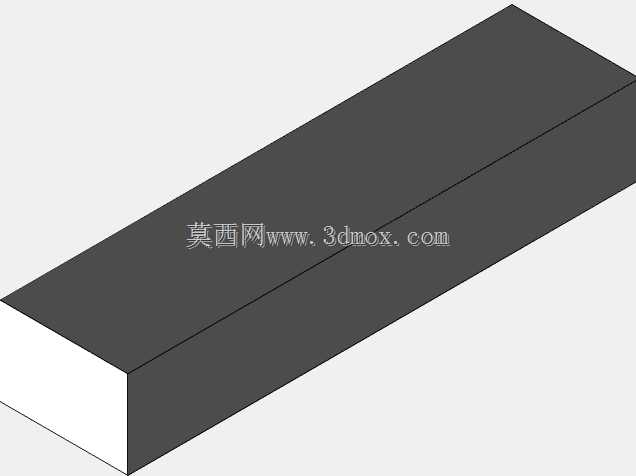

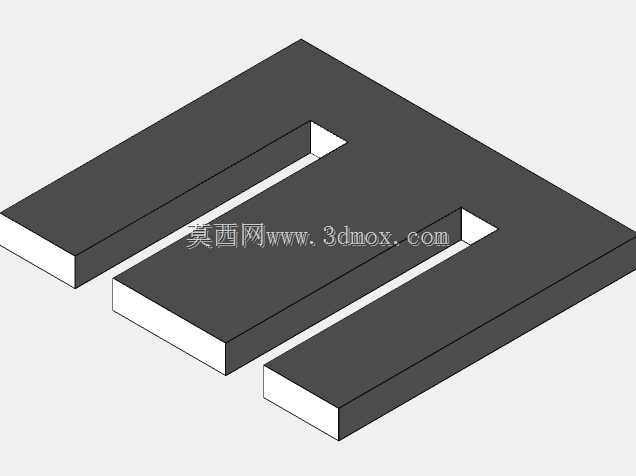

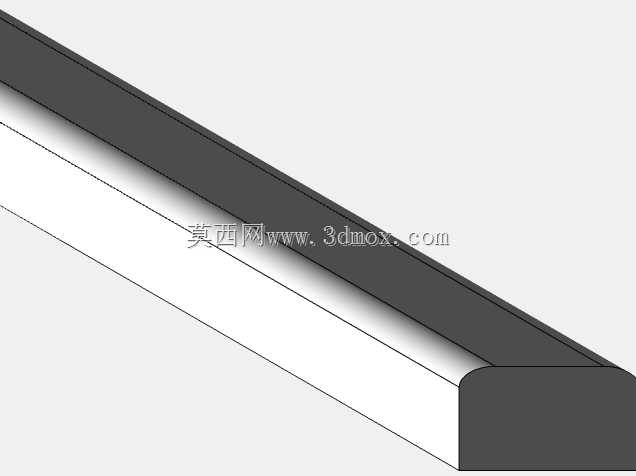

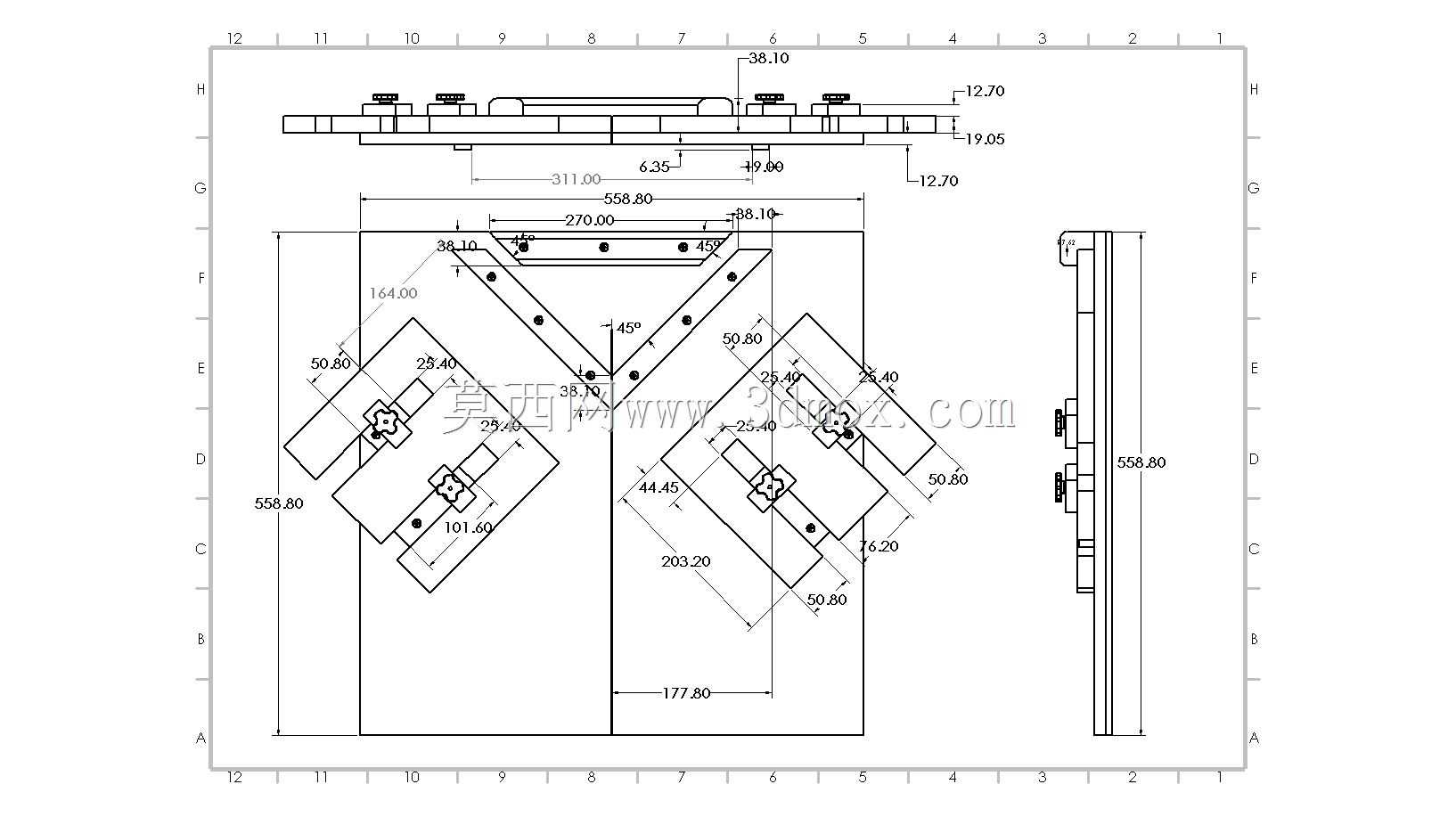

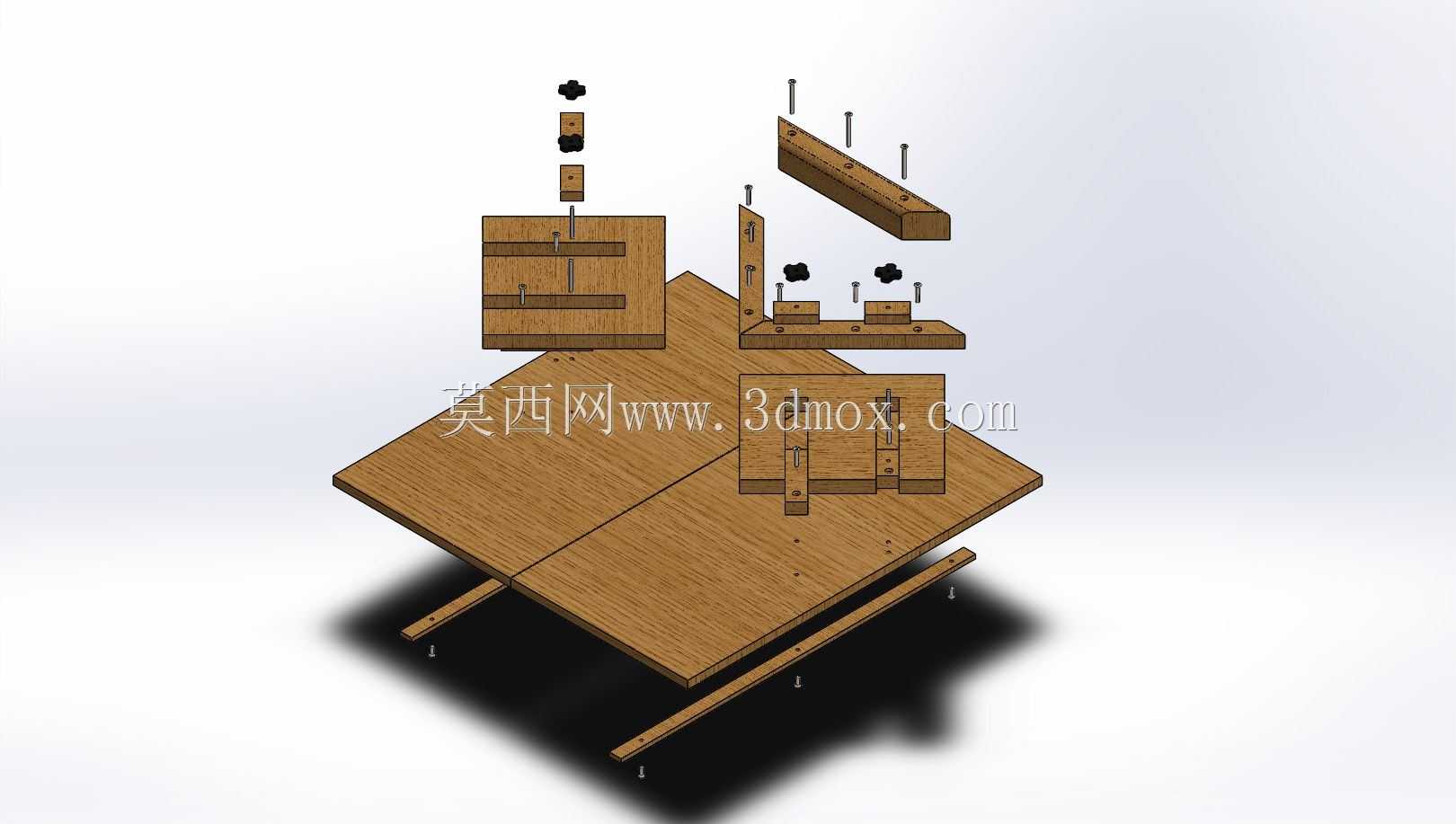

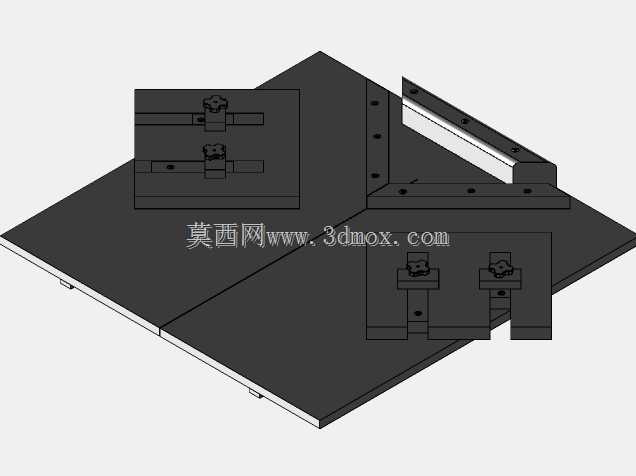

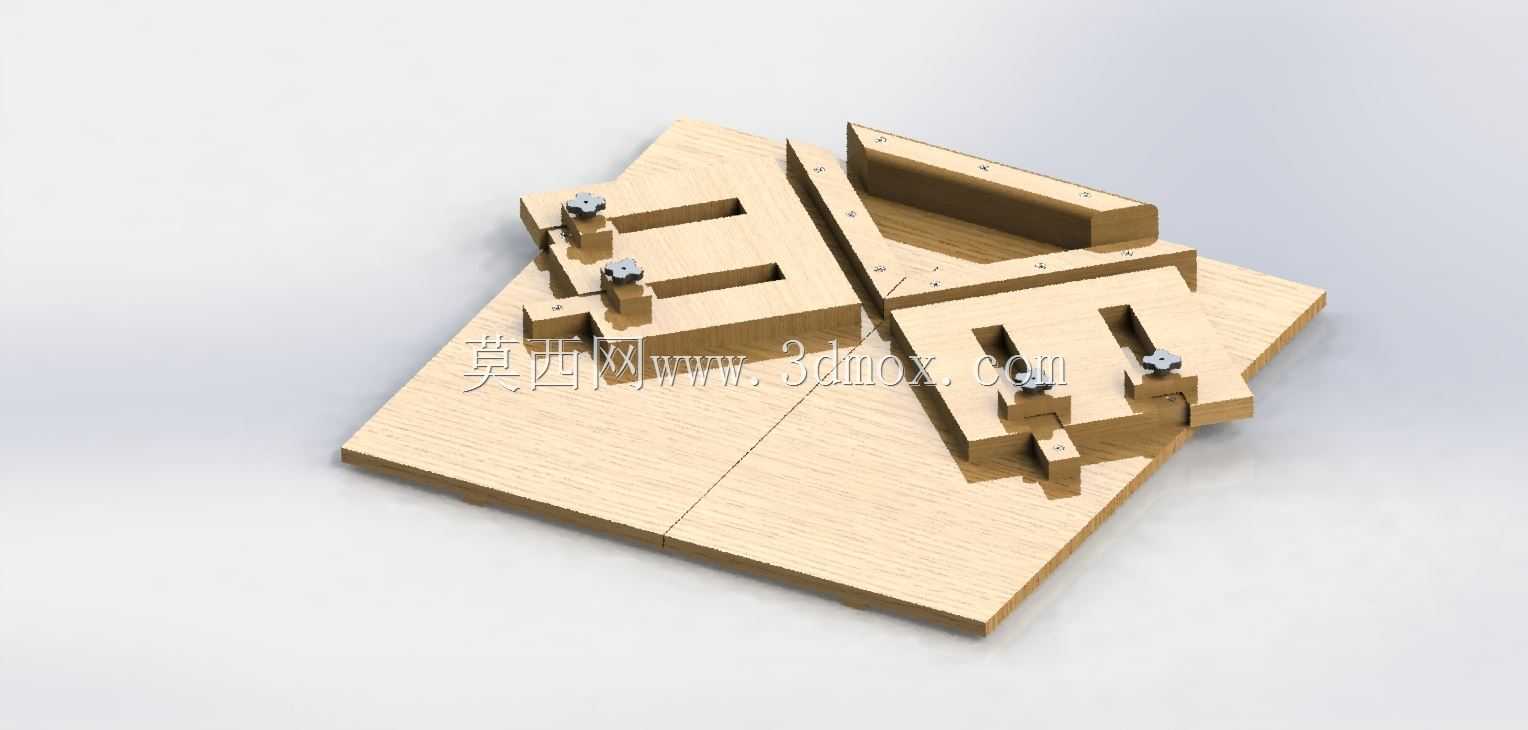

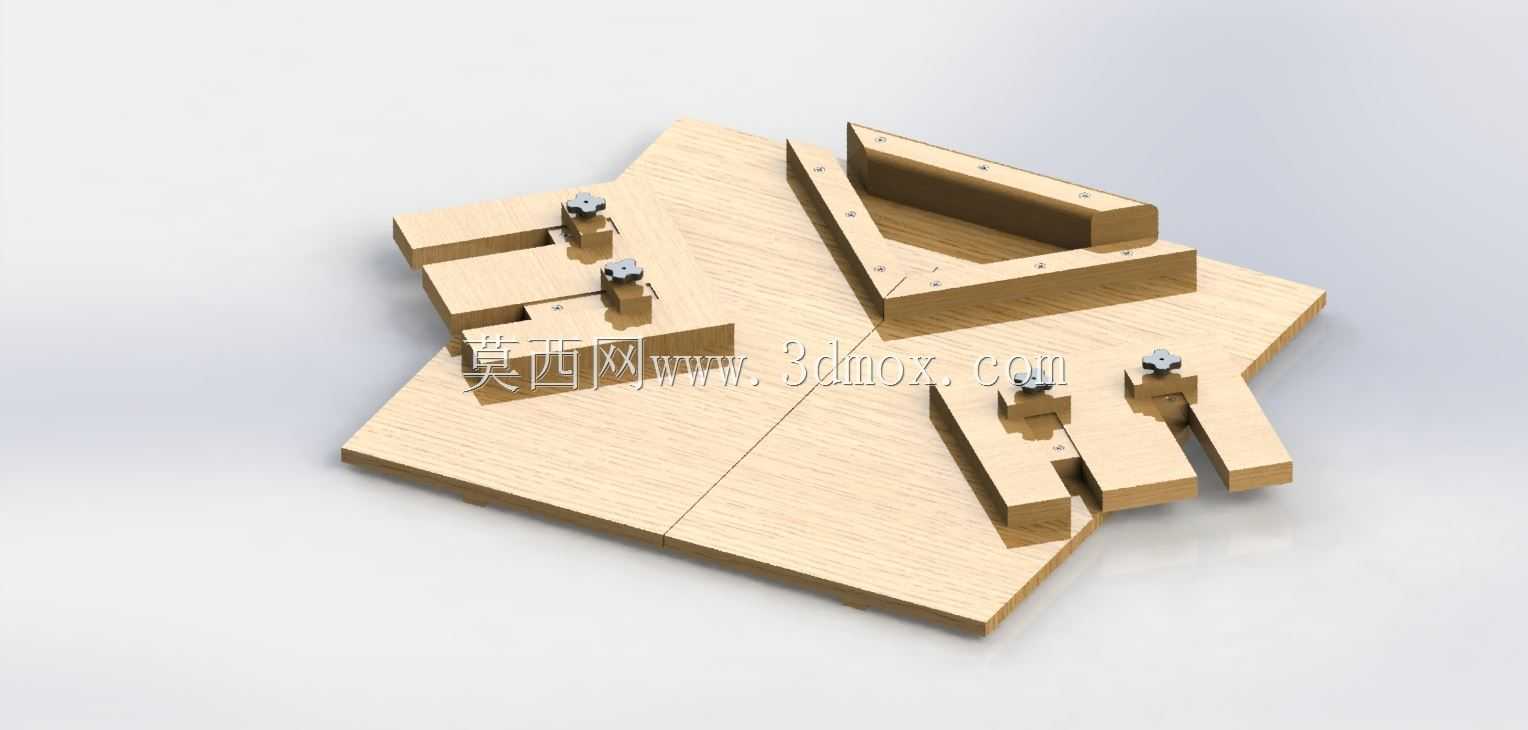

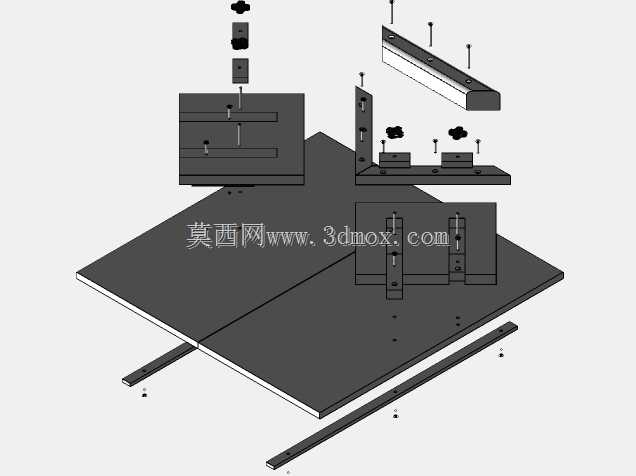

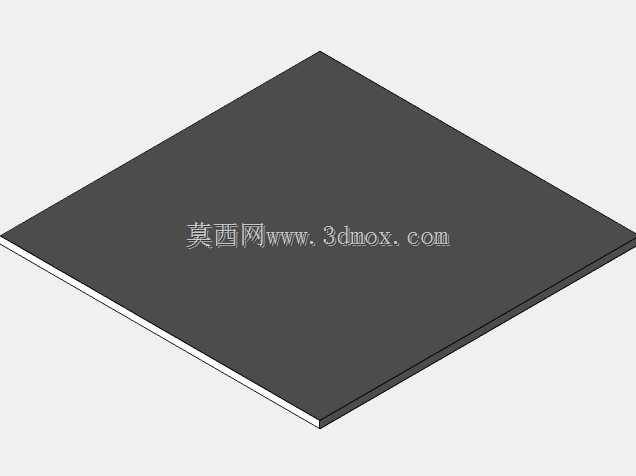

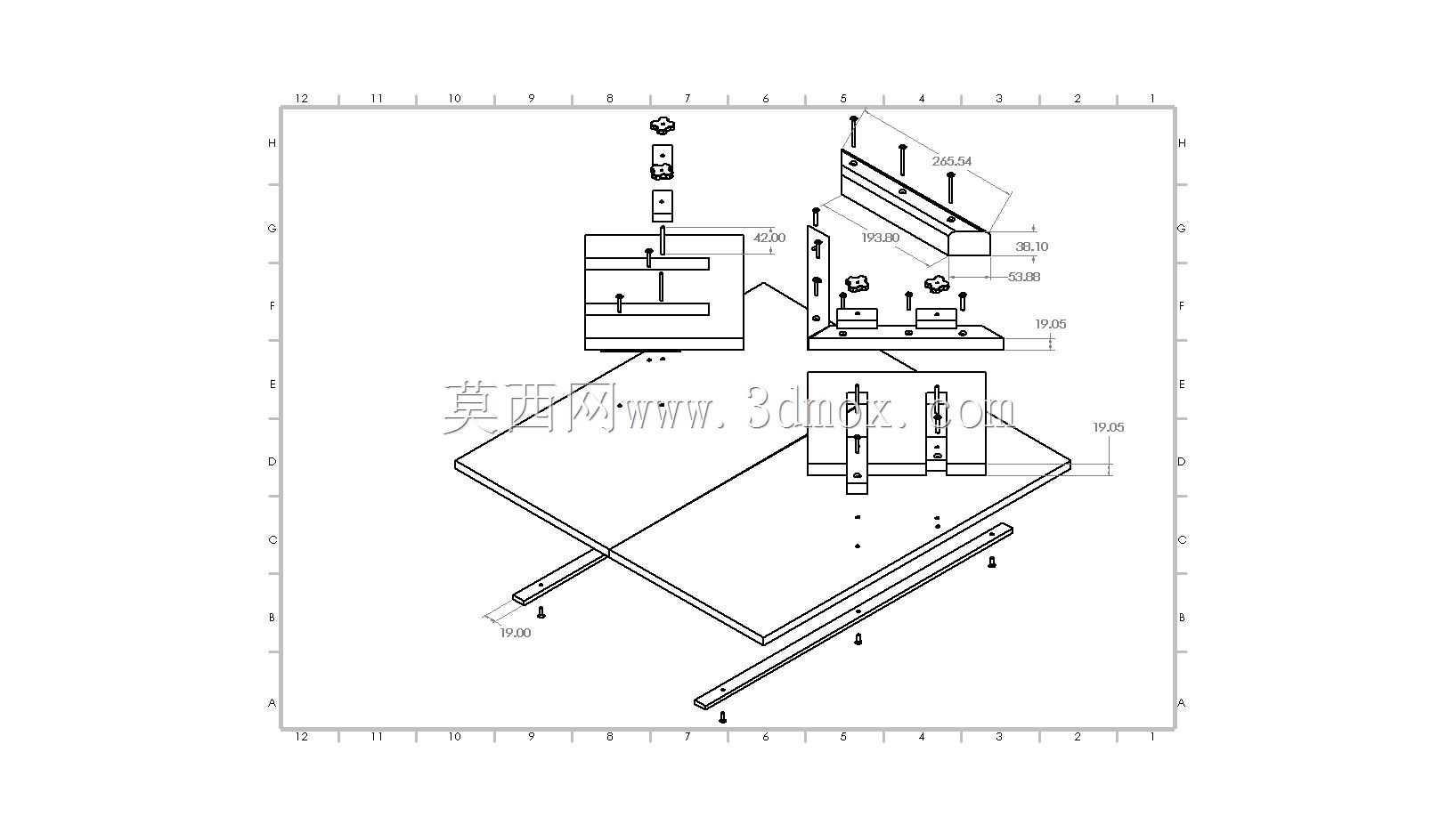

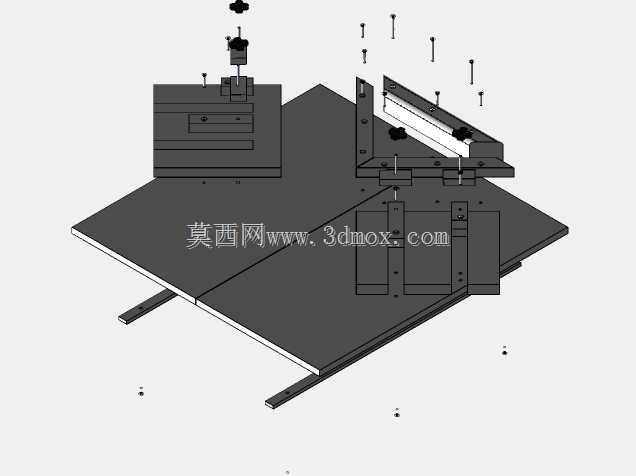

　　从结构拆分来看，整套装置以两块拼接的木质工作台面板作为承载基底，面板下方沿进料方向布置两根纵向承托木条，既把台面抬离地面留出锯片通行与排屑空间，也对大尺寸拼板起到抗弯支撑作用，避免薄木板中部受压下凹导致锯切深度波动。台面上竖立的两组定位靠山是核心功能部件：靠山本体采用多层实木板材加工，预留了多组安装孔位，可根据常用木料宽度调整定位挡边的伸出长度，靠山与台面基准边严格呈45度夹角装配，紧固件穿过面板背面锁附，保证锯切振动下靠山不会移位。配套的零散紧固件、定位挡块、可调压块全部做了拆分建模，装配逻辑完全复刻实际木工工装的制作方式，现场甚至可以直接参照模型用多层板、木方自行裁切组装，不需要额外定制金属加工件。

　　设计思路上优先兼顾了工装的易制作性与车间适配性，没有采用复杂的金属焊接结构，全部构件以标准厚度木工板材为主，下料时只需要直线锯切与少量钻孔工序，维护时如果靠山被锯片误切损伤，直接更换对应木板件即可，使用成本很低。台架的整体占地边界按照车间常规小板材加工场景规划，台面长宽适配600mm以内宽度的拼板、线条料推送，下方支撑腿的跨距留出了操作人员站立站位与木屑掉落空间，锯片走刀路径全程在台面预留缝隙范围内，不会切到台架主体结构。定位靠山的高度设置兼顾了薄线条与厚木方的贴靠需求，20-50mm厚度的木料都能完全贴合定位面，不会出现工件上部翘偏的情况。

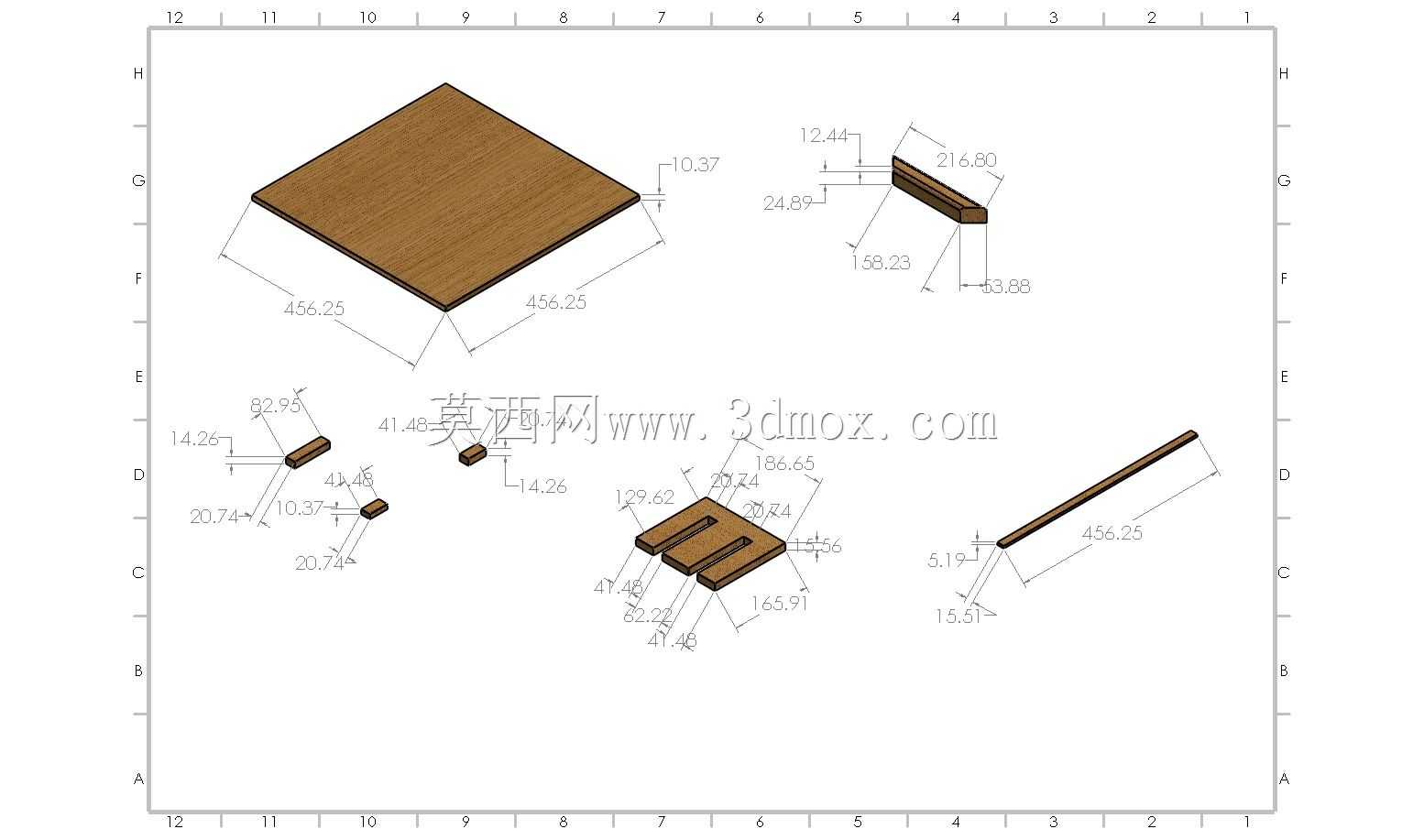

　　实际使用时，木料先平放在台面上，一侧端面贴紧45度靠山的定位面，手扶木料沿靠山导向匀速向锯片方向推送，锯切完成后工件端面自然形成标准45度斜角，两根斜切木料对接即可形成90度直角拼框。台面上预留的多组孔位还可以扩展安装快速压料夹，加工短小工件时不用手靠近锯片，提升操作安全性。对于小批量家具生产、装饰装修木工班组来说，这种固定式角度工装比可调式角度尺的重复定位精度更高，新手操作工也能快速上手，不会因为人工划线误差产生批量废件。模型完整还原了每一块木板的厚度、孔位间距与装配层级，结构设计人员可以直接在此基础上根据自身车间的锯具尺寸、常用木料规格调整台面长宽、靠山高度与安装孔位置，快速衍生出适配不同加工场景的斜切工装。
