手持式真空吸尘吸嘴弯头附件结构

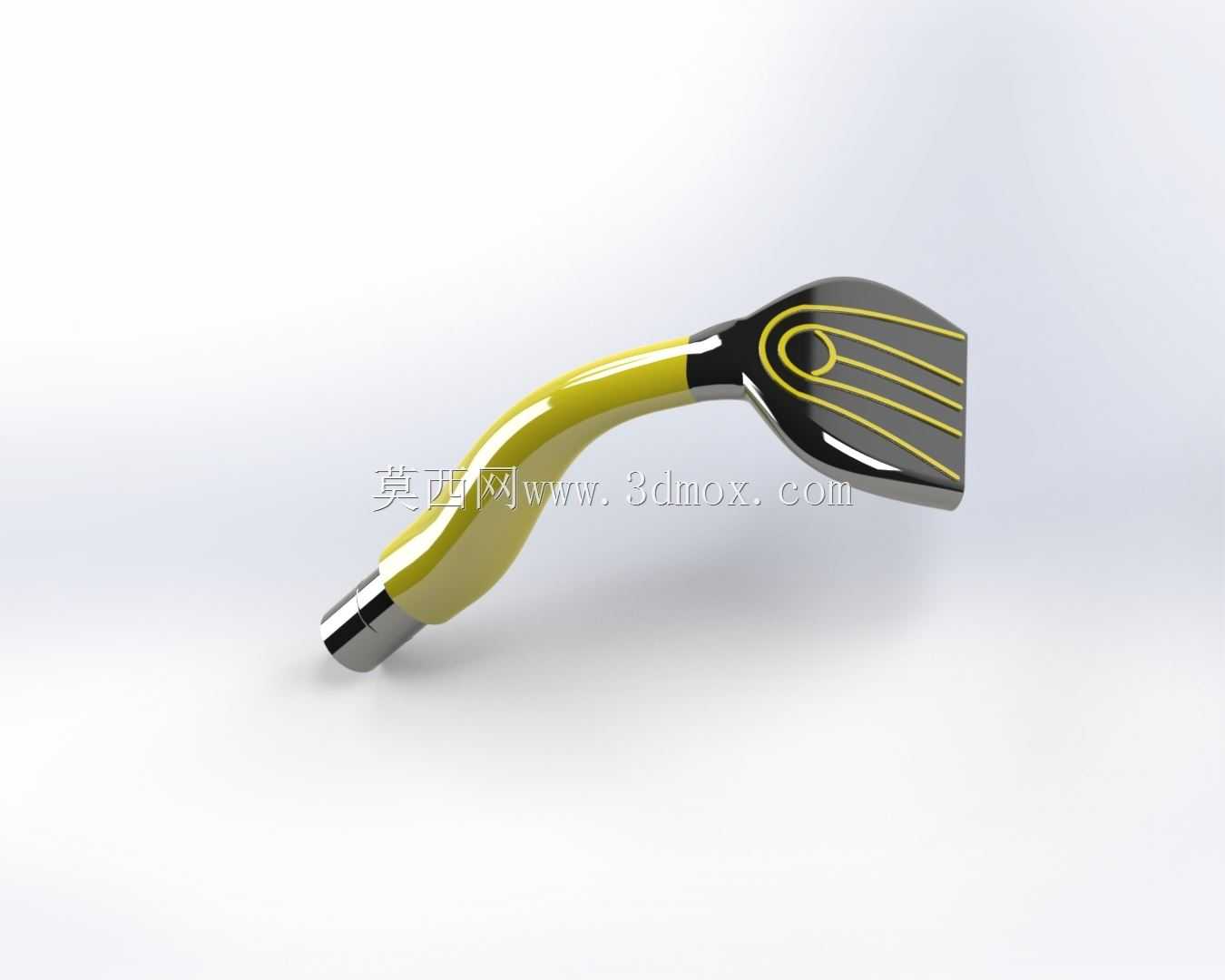

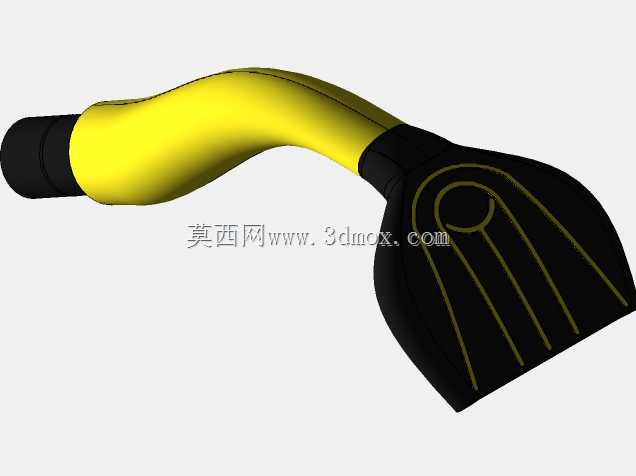

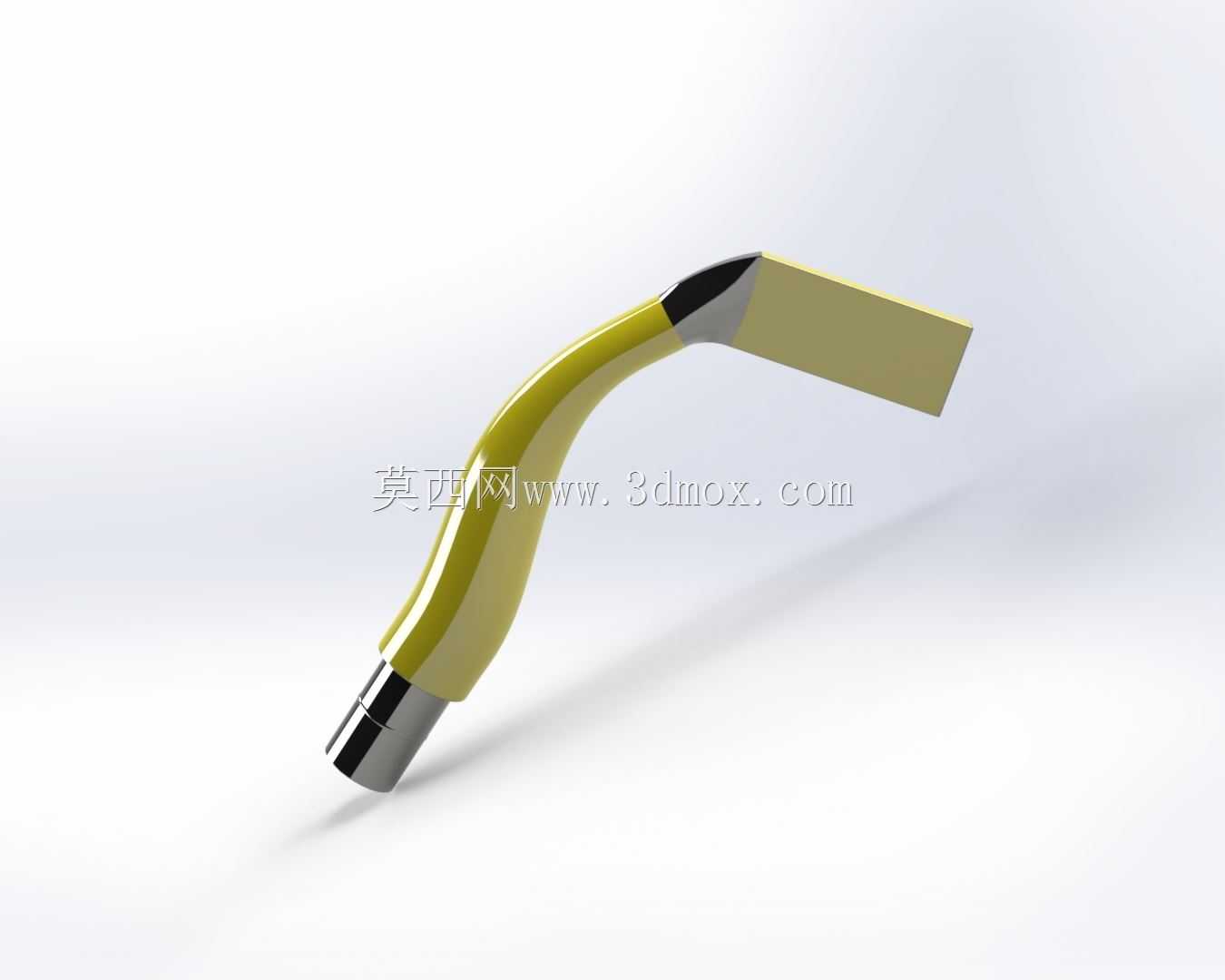

　　该附件面向家用与小型商用清洁设备的末端执行部位，主要承担真空吸尘器主机与地面、缝隙、家具表面之间的气流引导和吸口贴合任务。结构主体由弯曲手柄、过渡连接段、扁平吸口和前端金属接口组成，整体采用类似手持工具的握持姿态，便于操作者在低位清扫、边角清理和设备维护时持续施力。弯头部分并非单纯外观造型，而是把主机软管传来的负压气流沿平滑通道转向吸口，减少急弯造成的压损；手柄区域的截面随握持方向变化，靠近连接端收窄，靠近吸口端逐渐展开，使手腕在斜向推进时不必过度弯折。

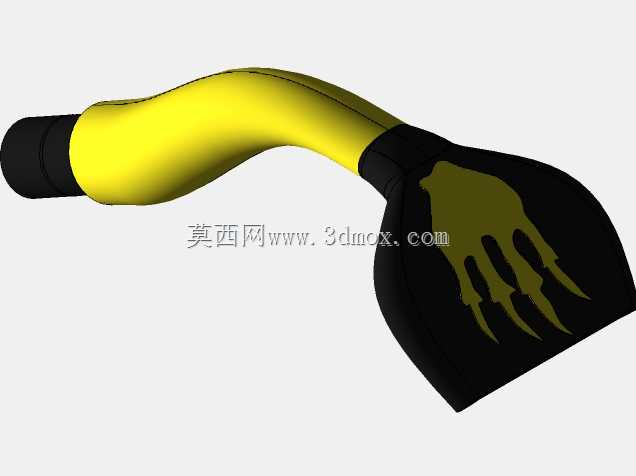

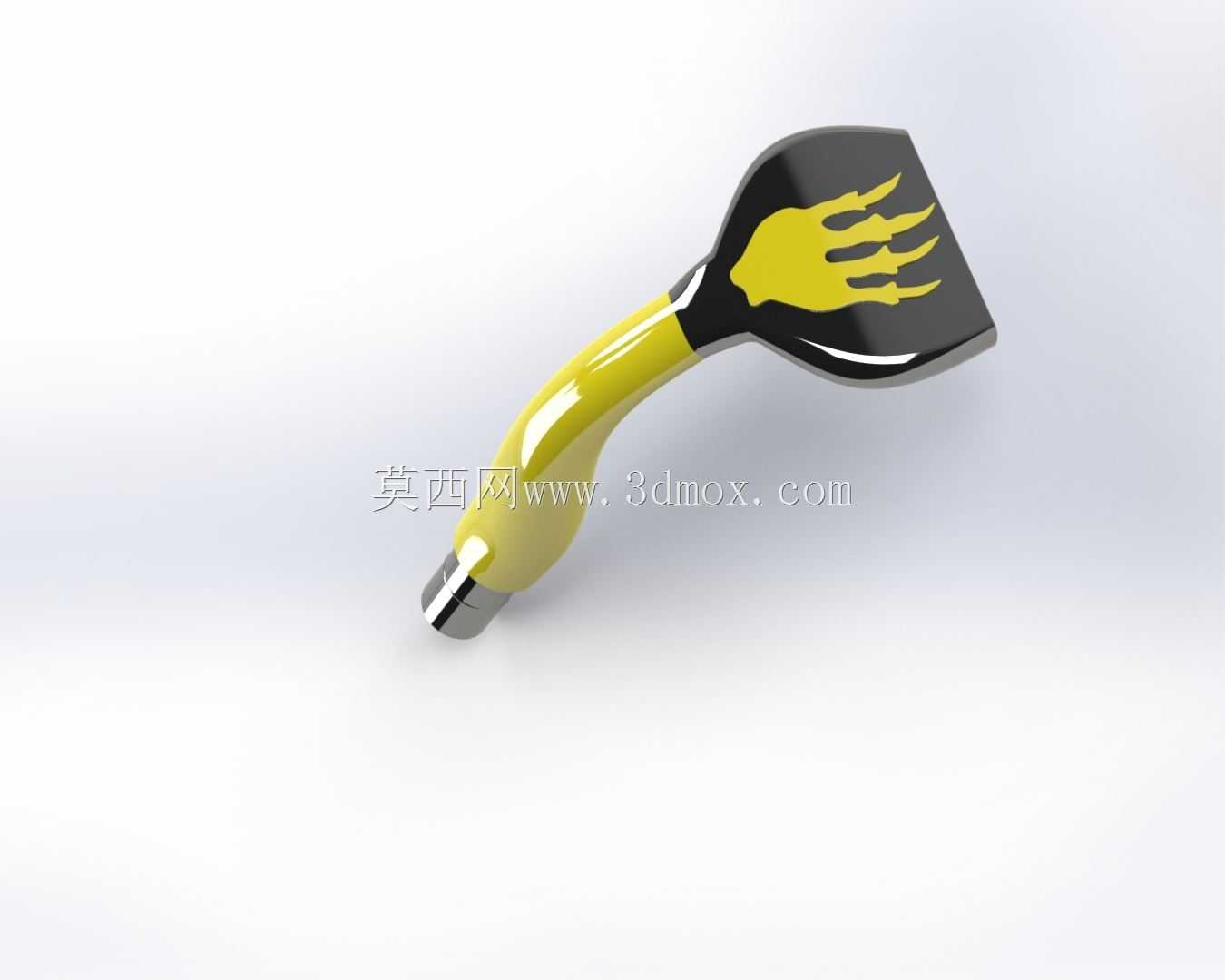

　　实际使用中，这类附件常被用于沙发缝隙、柜体底边、车内座椅周边、工作台切屑清理以及设备表面除尘。扁平吸口能够进入普通地刷难以到达的窄缝，宽面端部又可在平面上形成较大的覆盖范围。吸口端面采用略带倾角的开放轮廓，推进时前缘贴近地面，后缘保留少量泄漏间隙，可避免整个吸口被平整表面完全吸死；当遇到织物、薄膜或轻薄纸片时，这种边界泄漏也能降低瞬时堵死概率，维持风道连续。黄色爪形标识区域位于吸口上壳，既可视作外观识别面，也对应壳体局部加强区域，其凹凸边界能够提高薄壁塑件在跌落和侧向碰撞时的刚度。

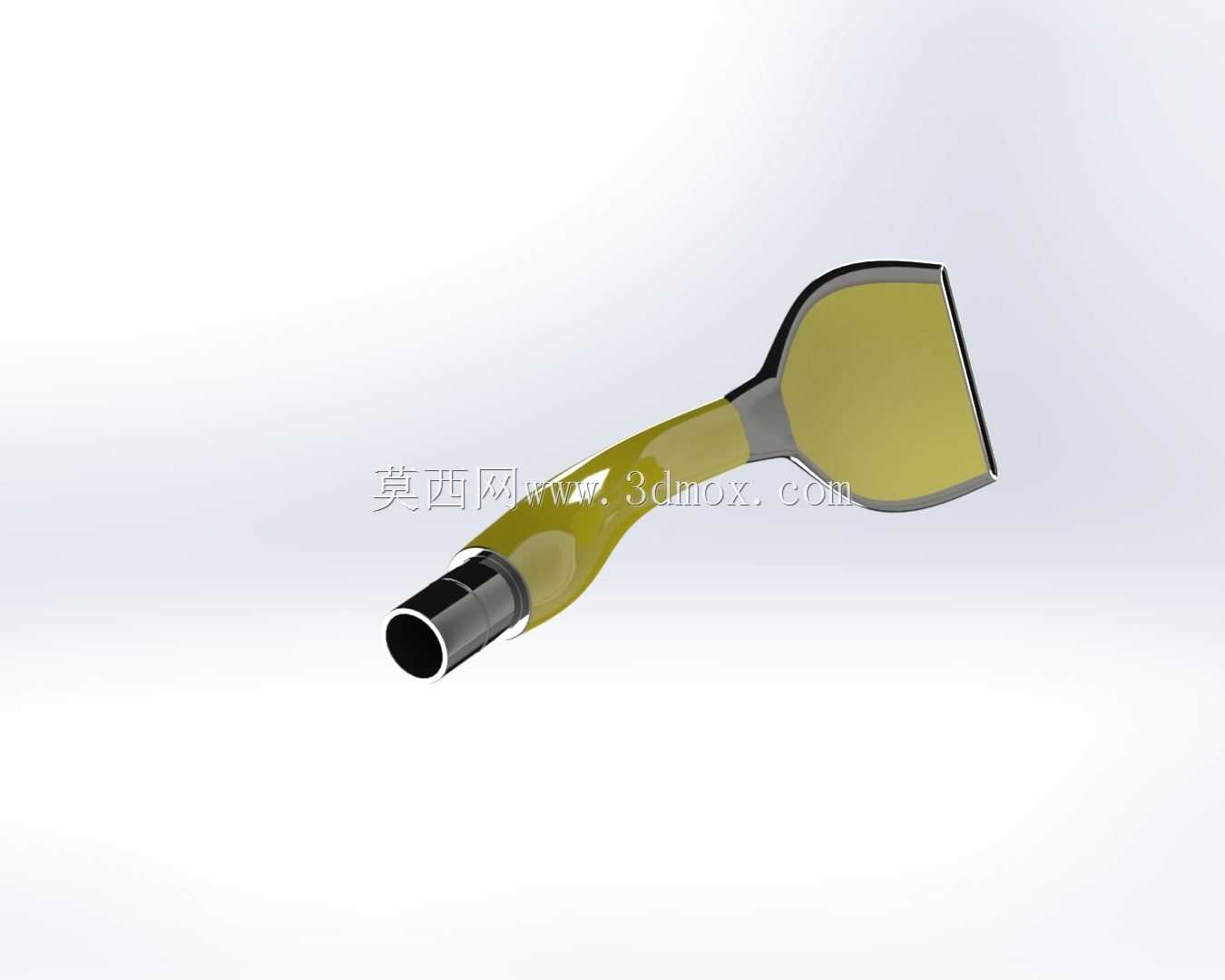

　　从结构拆分思路看，手柄外壳适合采用左右对合或上下扣合的薄壁壳体，内部保留连续气流通道，外部设置防滑曲面和过渡圆角。靠近软管或延长杆的一端设置金属衬套接口，金属段主要承受反复插拔、扭转和磨损，塑料外壳则负责握持与导流；两种材料之间通过止口、包覆注塑或卡接结构固定，接口端部需控制同轴度，否则装配后会出现漏气、晃动或锁紧不到位。吸口头部宽度明显大于手柄直径，内部通道从圆形握持段逐步过渡到扁宽吸口，过渡区应避免截面突变，尤其在上下壳拼缝处不能形成台阶或毛刺，否则灰尘、毛发和纤维经过时容易缠绕堆积。

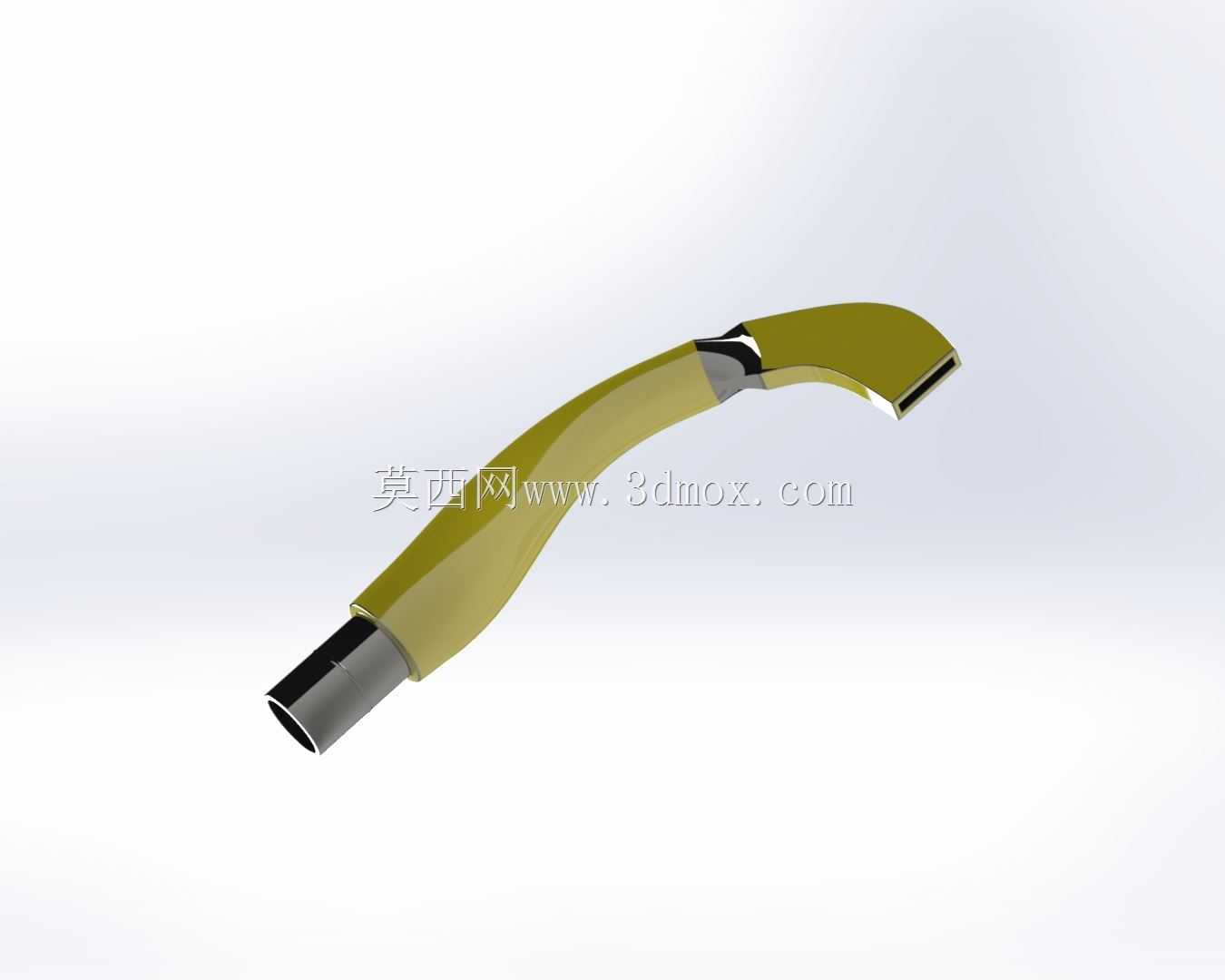

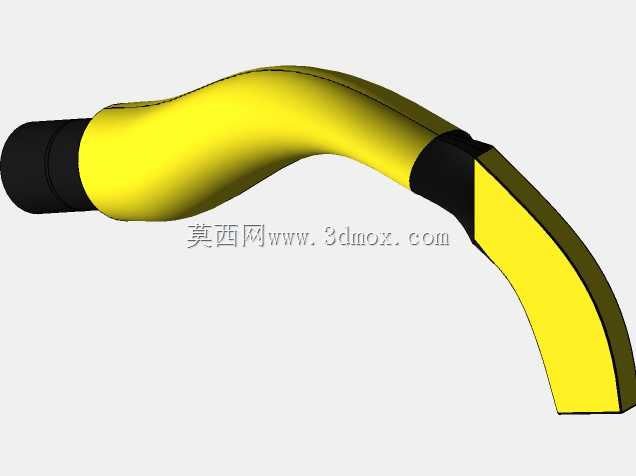

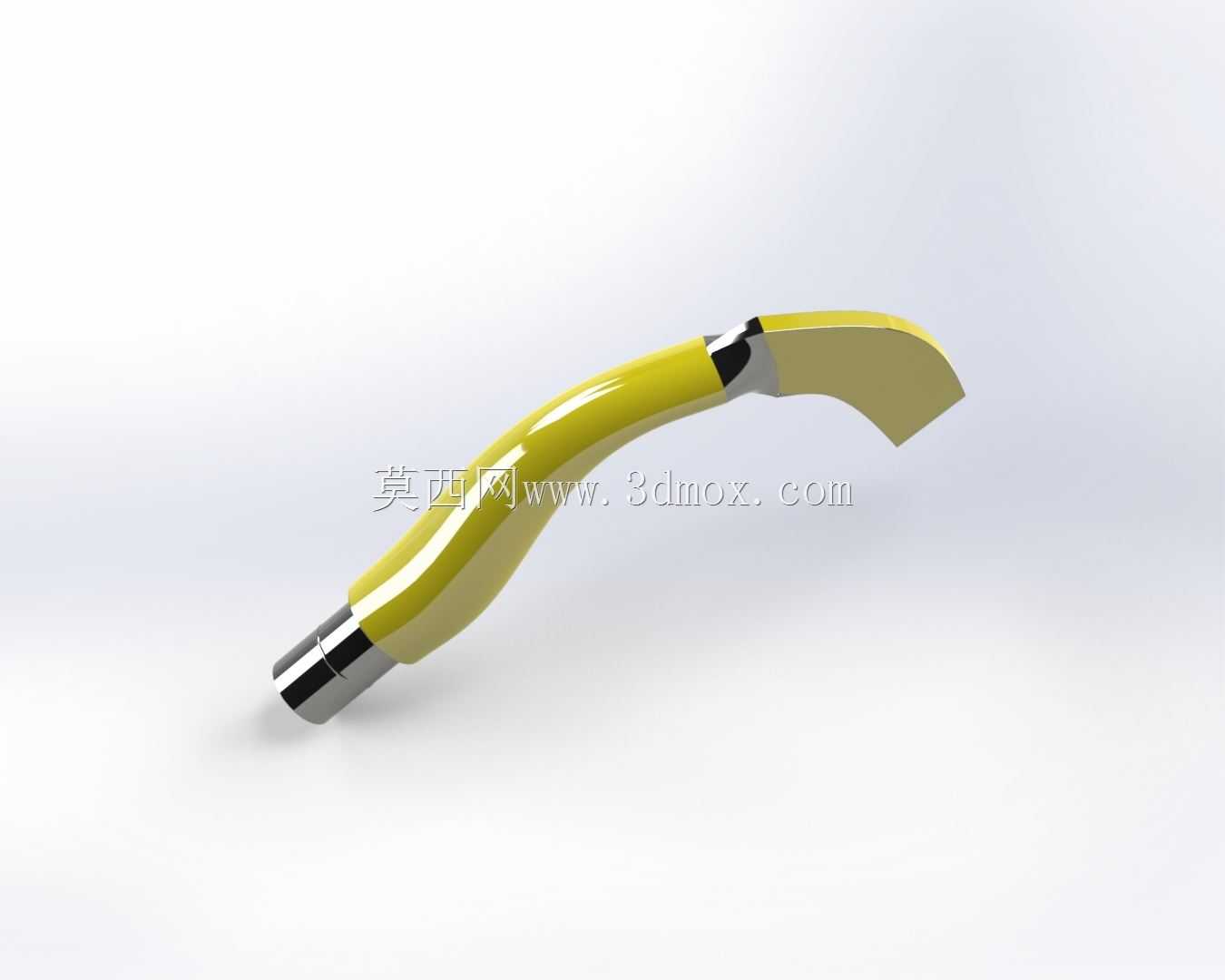

　　外形边界上，模型呈现长柄斜置、吸口扩宽的紧凑形态，安装时需要重点校核三个空间关系：其一，末端金属接口的外径、插入深度和密封面位置，应与配套软管接头或延长杆保持一致；其二，吸口头部的最大宽度决定其可进入的缝隙下限，布置柜体、设备底座或家具支脚时，应预留大于吸口外形的通过空间；其三，弯头中心线的弯曲半径和手柄抬升高度决定低位清扫姿态，若吸口贴地，手柄需要与地面保持合理夹角，设计周边包装内衬或挂架时，应按最高点和最宽点建立包容盒。

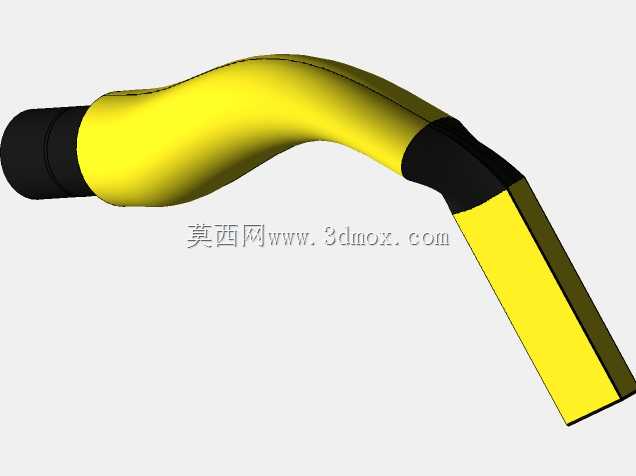

　　建模时可先依据气流路径搭建中心曲线，再以多截面放样形成内腔，外壳按壁厚偏置并在握持区增加局部厚壁或筋位。吸口唇边需单独控制厚度，过薄容易受撞击开裂，过厚则难以贴合粗糙地面；金属接口端部可设置台阶面，用于限制插入深度并承接密封圈。壳体拼缝宜沿吸力较低、外观可见度较低的侧面布置，螺钉柱或卡扣位置要避开主气流通道，防止内部凸起产生噪声和积尘。对于需要渲染展示的方案，金属连接端、黑色吸口壳体和黄色握持区可分别赋予材质，以表达装配关系和使用分区，但结构评审仍应回到内腔连续性、接口互换性、吸口泄漏边界和跌落强度上。
