木工车间切割作业用榫头定位支撑夹具

　　在木工备料与榫卯加工的车间场景里，切割作业的精度稳定性一直是影响成品装配契合度的核心环节，尤其是开榫工序中，木料如果在锯切过程中出现偏移、翘动，不仅会导致榫头尺寸超差，后续框架组装时还会出现拼缝不严、结构松动的问题，这款支撑夹具正是针对这类现场痛点设计的工位辅助定位装置。从实际使用逻辑来看，它不需要额外连接动力源，完全依靠自身的结构卡位与快压组件实现木料固定，适配台锯、带锯等常规木工切割设备的工位旁安装，作业时工人只需要将待加工的木料抵靠在夹具的垂直定位面上，调整好伸出长度对应锯切位置，扳动侧面的快速夹钳就能完成锁紧，整个装夹过程耗时不超过十秒，能大幅降低单人操作时的扶料风险，避免手部过于靠近锯片的安全隐患。

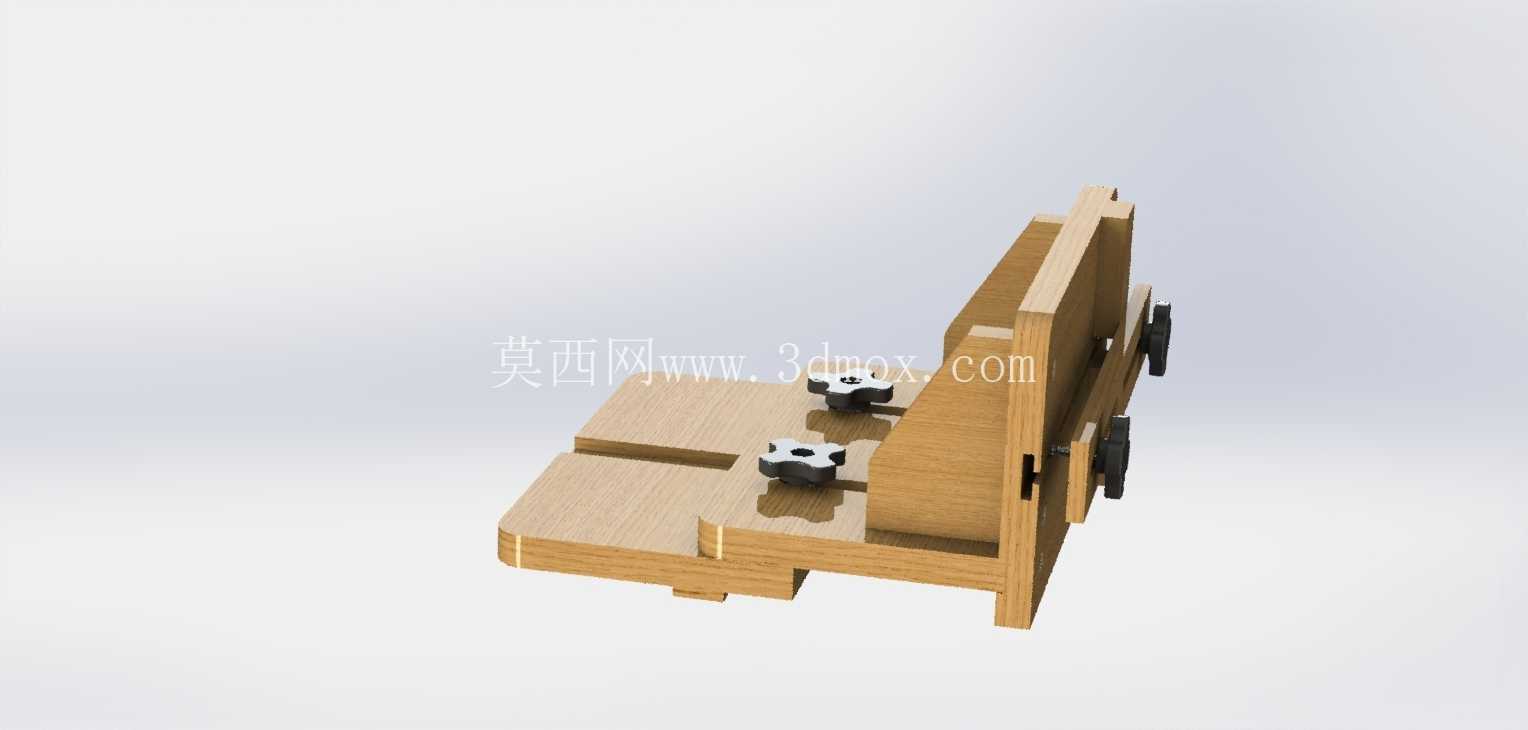

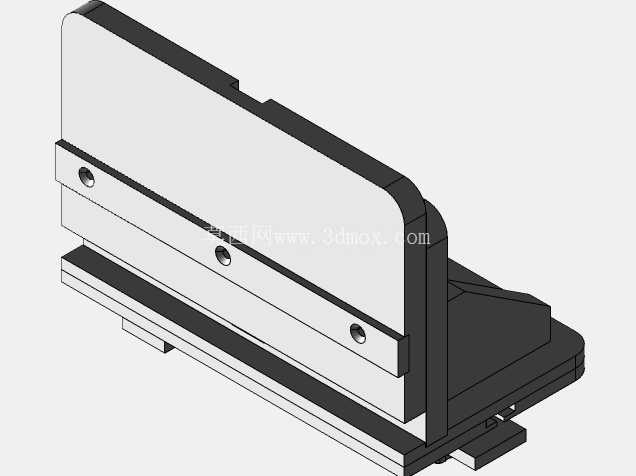

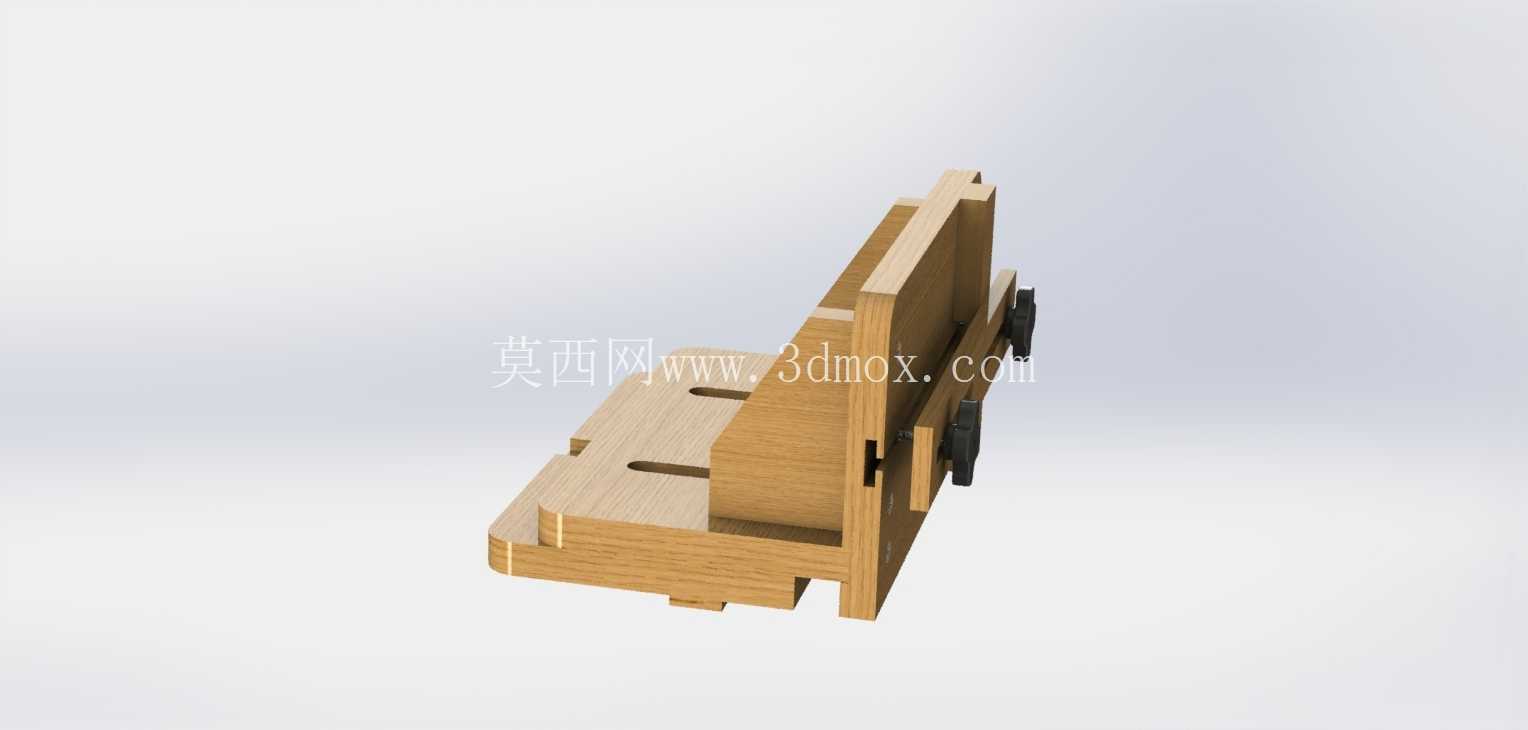

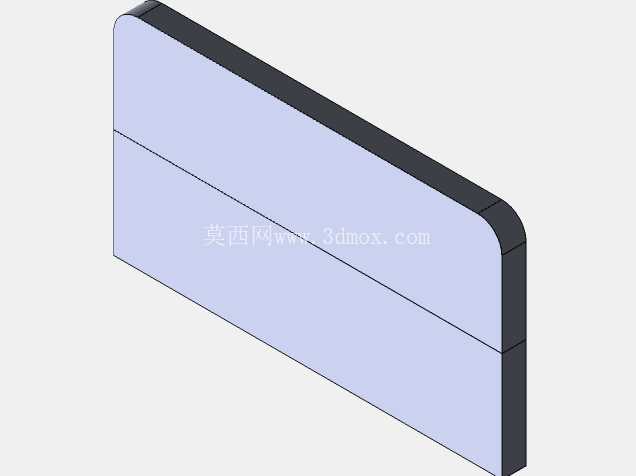

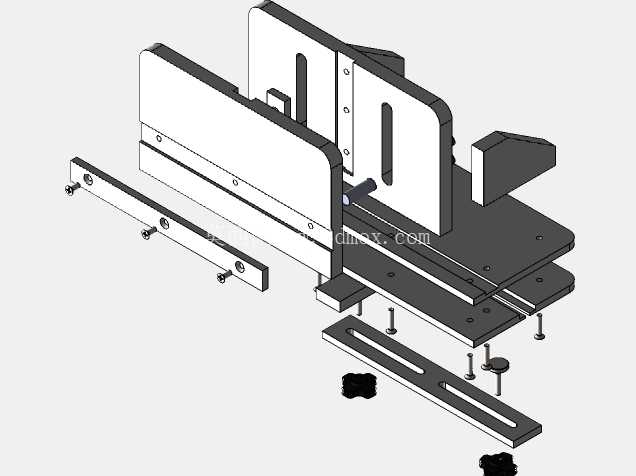

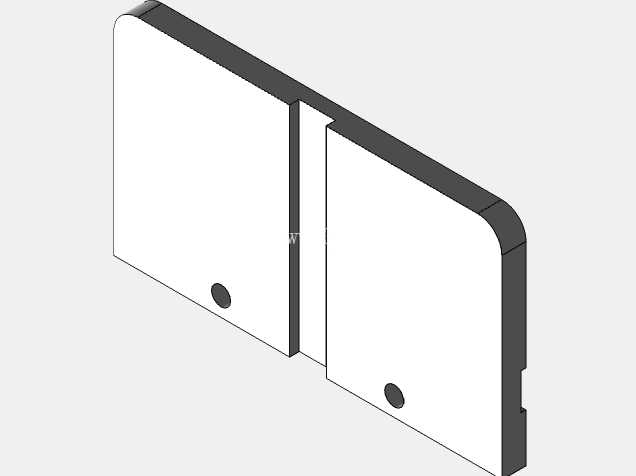

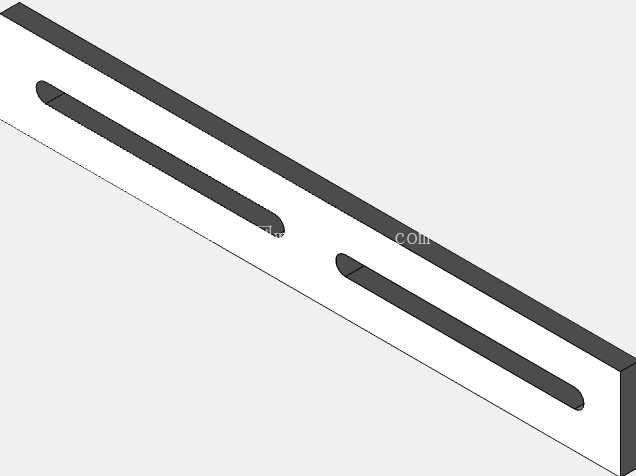

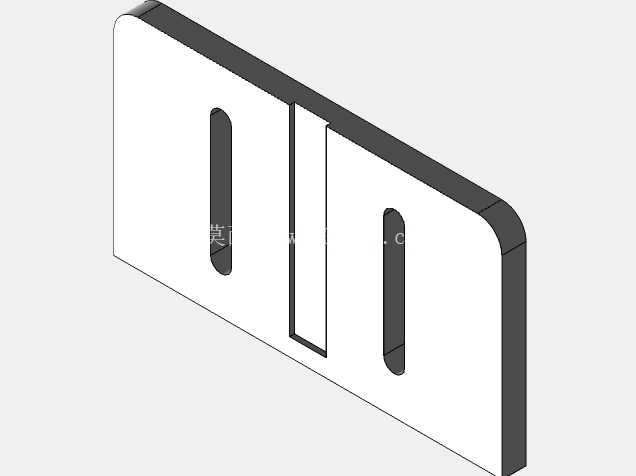

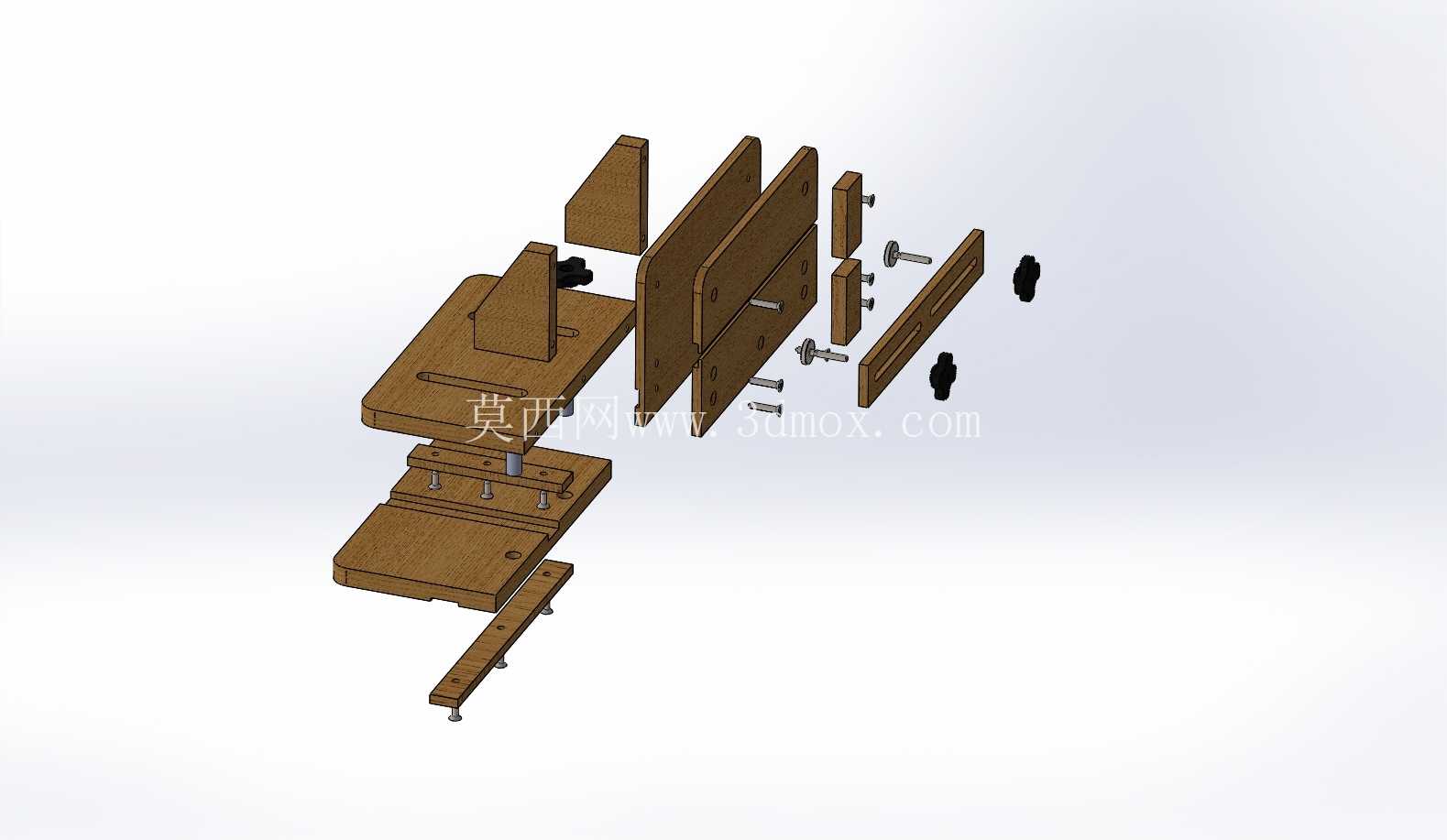

　　设计层面没有采用复杂的金属焊接结构，主体承载部分选用硬木材质加工，一方面是考虑到木工车间日常加工产生的都是木质废料，硬木主体即使和锯片发生意外剐蹭，也不会崩出金属碎屑损伤刀具或者飞溅伤人，另一方面木质构件的加工门槛低，车间维修人员可以根据日常加工的木料规格自行调整挡块位置，不需要专门外协加工金属配件，后期维护成本极低。结构上采用L型的基准面设计，垂直立板和水平底座的垂直度控制在0.1mm以内，保证靠料时不会出现角度倾斜，水平底座上开设有多道平行的长槽安装位，既可以通过T型螺栓将整个夹具固定在不同宽度的工作台面上，也能根据待加工木料的厚度调整侧压块的位置，适配从20mm到120mm厚度的实木方料装夹需求；侧面的夹钳安装位预留了三个不同高度的固定孔，针对不同高度的木料可以调整夹钳的施压位置，避免夹压力度过偏导致木料翘起。

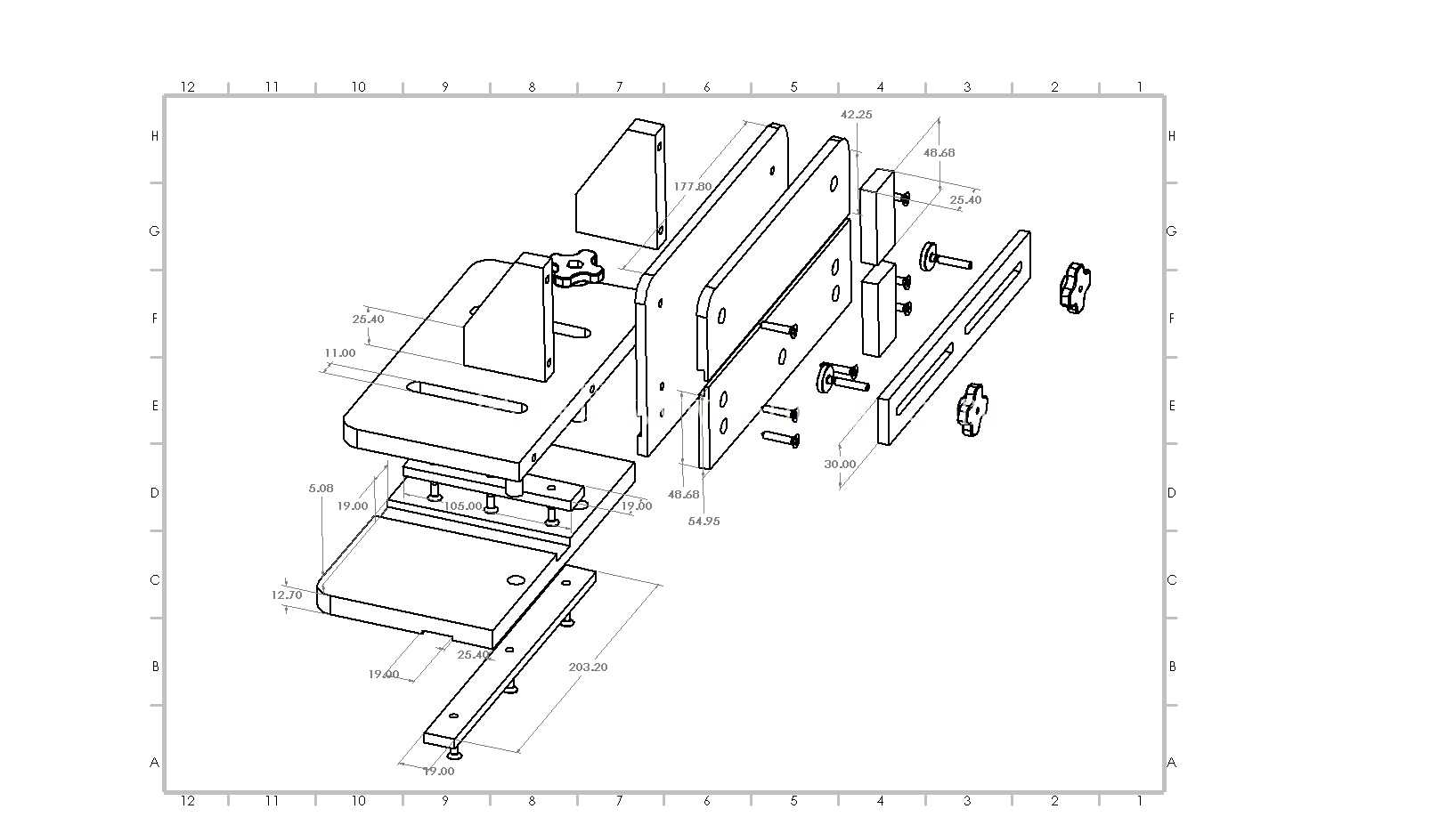

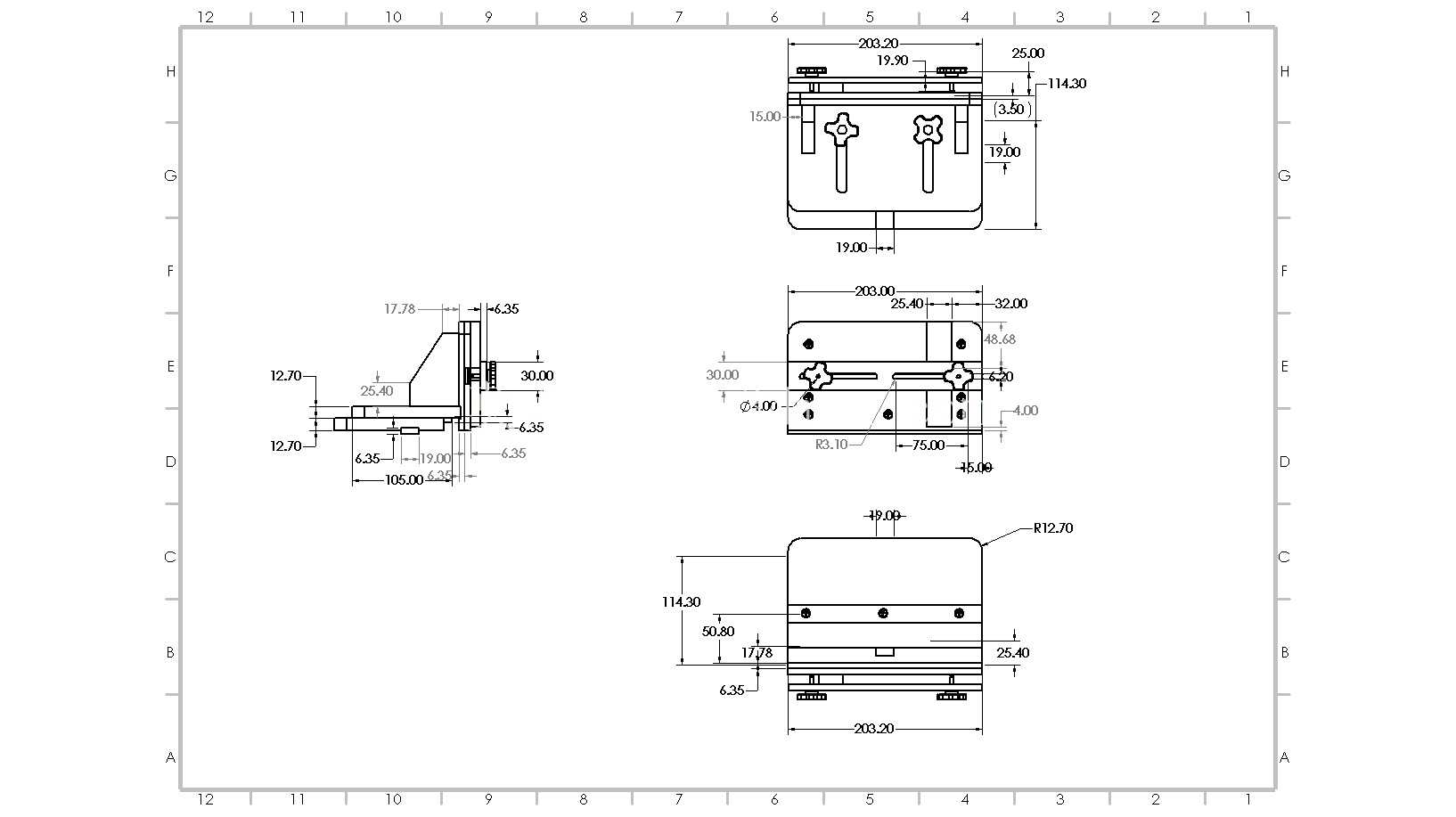

　　从安装边界来看，整个夹具的底座横向尺寸控制在300mm以内，纵向深度220mm，垂直立板高度180mm，不会占用过多的工作台操作空间，安装时只需要保证夹具定位面和锯片行走路径的平行度在0.05mm以内，就能保证加工出的榫头侧面和木料基准面垂直，不需要每次切割前反复拉尺校准位置。实际投产使用中，这类夹具尤其适合小批量定制家具的加工场景，不需要针对每一种规格的木料制作专门的定位靠模，调整夹块位置就能快速切换加工规格，相比传统的手持扶料作业，加工出的榫头尺寸一致性可以提升90%以上，后续框架组装时的修配工作量能减少近七成。

　　值得注意的是，设计时在垂直立板和底座的连接位置做了三角形的加强筋结构，虽然是木质构件，但加强筋采用斜榫嵌合的方式和主体连接，长期承受夹钳的压紧力也不会出现立板外倾的问题，底座的底面做了0.5mm的沉台处理，安装时可以在沉台内粘贴防滑毛毡，既可以避免夹具和金属工作台面硬接触刮伤台面，也能增加摩擦力，防止切割过程中夹具受木料震动发生移位。夹钳选用的是常规的水平式快速夹，夹持力在800N左右，既可以保证硬木木料装夹后不会出现窜动，也不会因为压力过大在软质木料表面留下明显的压痕，不需要额外在夹头位置加垫防护块就能满足大部分常规木材的加工需求。在多工序衔接的作业流程里，这款夹具除了用于开榫时的定位支撑，也可以临时作为木料铣边、钻孔的定位靠具，只要调整好对应刀具的位置基准，就能实现一机多用，减少车间内不同工位辅具的堆放数量，释放更多的操作空间。
