八棱带柄握持水杯结构造型设计

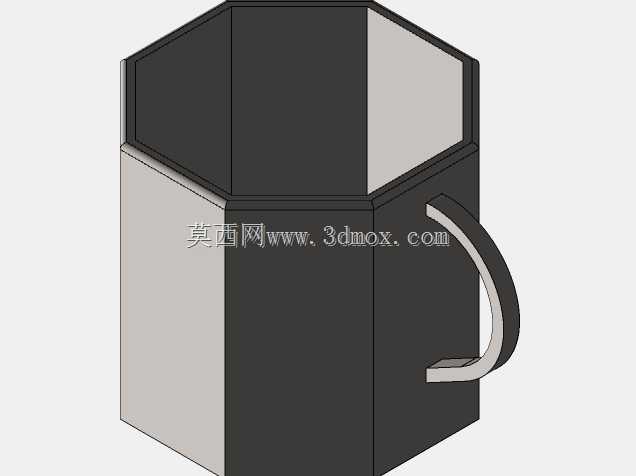

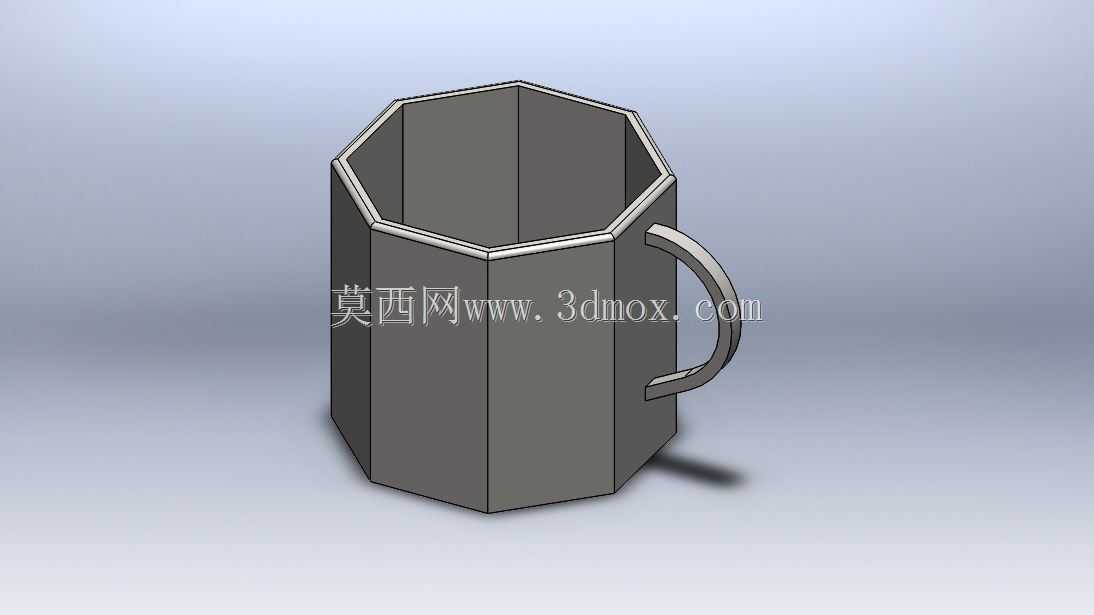

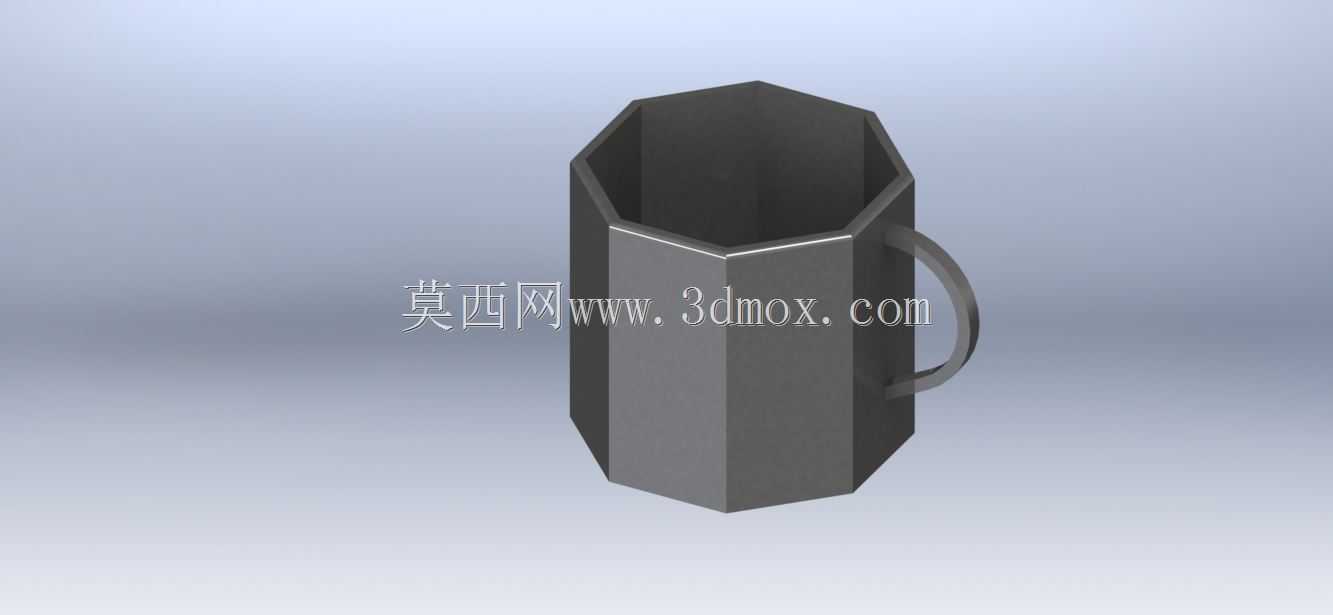

　　该模型呈现的是一款八棱截面带侧柄水杯的实体结构，整体由杯身、杯口加厚边、杯底承托面和外侧弧形握把组成。杯体没有采用常见的圆形回转轮廓，而是以正八边形作为水平截面基准，侧壁沿高度方向保持近似直壁过渡，使外形在视觉上具有明显的折面特征。每两个相邻平面之间形成清晰棱线，棱线从杯口附近连续延伸至杯底区域，既构成外观识别特征，也为壁厚分布、脱模方向和握持受力提供了结构边界。

　　从实际使用场景看，这类杯体可作为日常饮水容器、桌面陈设器具或运动主题机构演示中的承载件使用。多边形外壁相比光滑圆柱面，在手掌握持时能够增加局部接触阻力，手指贴合在平面与棱线交界处时不易产生周向滑动。杯身侧面的握把采用弯曲条状结构，一端连接在杯壁上部靠近杯口的位置，另一端回落至杯壁中下部，形成可供手指穿握的封闭空间。握把与杯壁的连接处做了过渡加宽，避免根部出现突兀的窄截面，在承受提起、倾斜、倾倒等动作载荷时，应力能够沿连接区域逐步扩散。

　　杯口位置设置了一圈沿八边形轮廓延伸的加厚边，厚度略大于侧壁，既提高口部抗磕碰能力，也让饮用接触边缘更加规整。杯底采用与外形相适应的多边形封闭结构，底面形成稳定支撑轮廓。放置在平面上时，八边形底缘能够提供多个接触位置，相比小面积底脚具有更好的抗侧翻能力。杯体内部空间随外壁轮廓形成多边形腔室，底部与侧壁之间保留连续过渡区域，便于在结构设计中检查壁厚均匀性，也可为后续增加圆角、拔模斜度或内腔加强结构提供基础。

　　建模思路上，杯身可先由八边形轮廓沿竖直方向拉伸形成主体，再通过内腔抽壳得到薄壁容器；杯口加厚边可在轮廓线上采用凸缘或扫略方式生成，以保证外缘与内壁的层次关系。侧置握把不宜简单作为独立杆件拼接，更适合通过路径曲线配合截面轮廓完成扫略，并在两端与杯壁进行布尔合并，使握把、杯身成为连续实体。握把曲线需要同时满足人手穿入空间和外侧避让要求：上部连接点靠近杯口，可以在提起时让载荷传递路径更短；下部连接点位于杯身重心偏下位置，倾斜倒水时手腕动作更自然。

　　外形尺寸边界方面，杯体高度决定容量与桌面稳定性，八边形外接圆直径决定握持周长和摆放占用面积。若用于实物加工，需要重点核对杯口到握把上沿的高度差、握把内孔净宽、杯壁最小厚度以及杯底支撑宽度。握把外侧会增加杯体的横向包络尺寸，在杯架、车载槽位或包装内衬设计中，不能只按八边形杯身直径估算占位，而应将握把最外凸点纳入安装边界。杯底多边形边长远小于整体高度时，应检查侧向推力下的倾覆趋势；若杯体容量较大，可通过增加底部重量、扩大底缘或调整握把连接位置来改善操控感。

　　在结构校核中，棱线位置并非薄弱环节的唯一关注点。八边形平面侧壁在受到侧向挤压时会沿面内产生弯曲变形，靠近杯口和杯底的区域由于边界约束较强，变形相对较小；侧壁中部若壁厚偏薄，受压后更容易出现局部凹陷。握把根部则是反复承载的关键区域，尤其在杯内盛满液体时，提握动作会使上连接点承受拉伸趋势，下连接点承受弯曲和剪切复合作用。设计时可在根部增加圆弧过渡、局部加厚或加宽握把截面，以降低尖角造成的应力集中。

　　该模型的价值在于把简单日用容器转化为可分析的机械结构对象：多边形轮廓负责外形与防滑，直壁杯身负责容量与成型，侧柄负责握持与载荷传递，加厚杯口和封闭杯底负责使用耐久。围绕这些结构关系展开建模，能够清晰练习实体拉伸、抽壳、扫略、布尔合并以及装配边界检查等流程，也能为后续进行材料选择、壁厚优化、模具脱模和人机握持校核提供明确的几何基础。
