大口径双螺栓紧固式环形管夹钣金件

　　这套环形抱箍结构最常出现在大口径室外管线、厂区工艺管道以及市政管廊的支吊架配套环节，核心作用是把圆管牢牢约束在管靴或型钢支架上，同时借助钣金折弯工艺把整圈箍带的展开长度计算直接简化，省去了复杂曲面放样的反复核对。现场施工时，管道落位后先将两半箍带环抱管壁，两端带翻边的耳板对齐，穿入螺栓逐步拧紧，箍带便沿圆周均匀收紧，把载荷传递到下方支架。

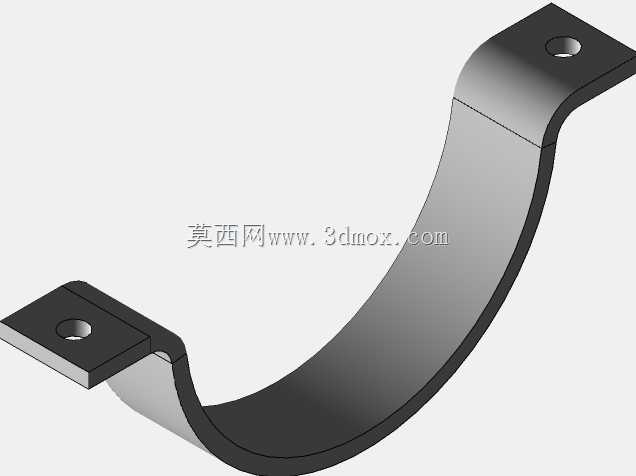

　　从结构思路看，箍带采用等宽薄钢板卷弯成型，截面呈开口圆环，两端各延伸出一块带安装孔的平直耳板，耳板与环带之间通过折弯过渡，避免了焊接带来的变形与热影响区。这种一体折弯方案的好处在于，展开料可以按中性层长度直接平铺计算，折弯扣除量按板厚和内R一次性设定，数控冲切或激光下料后折弯即可成型，加工节拍短，尺寸一致性好。对于14英寸这类大规格管径，箍带宽度与板厚需要匹配管壁承重和拧紧力矩，过薄会在螺栓预紧时局部失稳起皱，过厚则折弯回弹大、贴合度差。

　　功能特性上，双螺栓对称布置使夹紧力沿环向分布更均衡，单侧耳板承受的拉应力被分摊到两处，拧紧过程中箍带不易偏摆。耳板上的螺栓孔位与管靴支架的预留孔对应，安装时只需保证孔轴对齐即可完成定位，降低了高空或狭窄管廊内的对位难度。螺栓头与螺母下方的贴合面为平面，可加装平垫或弹垫防松，适应管线运行中可能出现的微振动与热胀冷缩位移。

　　外形与安装边界方面，模型的主体轮廓由圆环内径决定，需与被夹持管道外径保持小间隙配合，间隙过大拧紧后箍带会出现局部悬空，过小则套装困难。箍带宽度方向决定了与管道的接触弧面长度，直接影响单位面积压应力，薄壁管尤其要校核局部压痕。耳板外伸长度要留出扳手操作空间，螺栓中心到环带外缘的距离需保证螺母和套筒能顺利进入；两支点跨距则与管靴支架的开孔间距一致，支架型钢规格、孔径和孔距应在选型时一并核对。

　　建模过程中，环带可先按中径绘制扫掠路径再抽壳，或直接用钣金模块以圆弧轮廓生成折弯件，重点是把两端耳板的折弯线与环带切线方向对齐，保证展开后孔位不偏移。螺栓、螺母作为独立紧固件装配到位，便于在工程图中导出明细和预紧力矩要求。需要提醒的是，抱箍内圆与管道之间若设计有橡胶衬垫，应在建模时预留衬垫厚度，否则现场装配会出现箍带翘起；耳板根部折弯圆角也要按板材最小折弯半径设置，防止折弯开裂。整体结构虽不复杂，但管径、板厚、耳板孔位和支架接口四者一旦匹配到位，这类管夹就能在长输管线、暖通管道和工艺管架中长期可靠服役。
