带法兰盘弯管接头运动仿真结构

　　这套弯管连接件的结构方案，最初是在一条日化配料生产线的管路改造需求里梳理出来的。现场原有两段硬管呈九十度错位布置，一端固定在配料罐侧壁的法兰接口上，另一端需要对接可小幅摆动的计量泵入口，泵组在运行时会随物料脉动产生毫米级的位置偏移，若采用刚性弯头直接锁死，管路焊缝处会反复承受交变应力，运行几个月后就容易在弯头根部出现微裂纹渗漏。常规做法是在中间加一段金属软管，但软管长期接触带细微颗粒的膏状物料，内壁褶皱处容易残留料液，清洗维护十分麻烦，于是便有了这种带活动法兰的弯管接头设计思路。

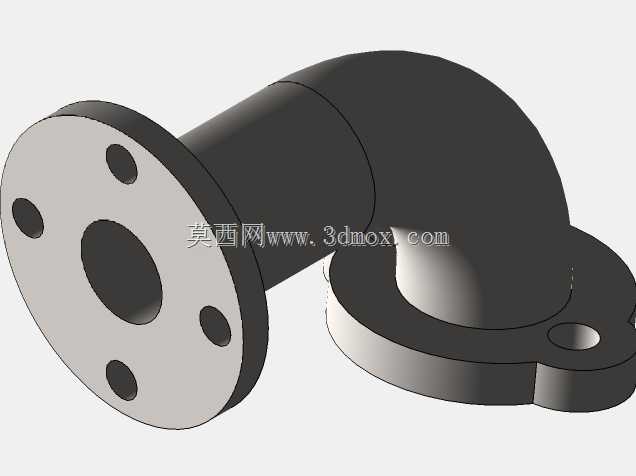

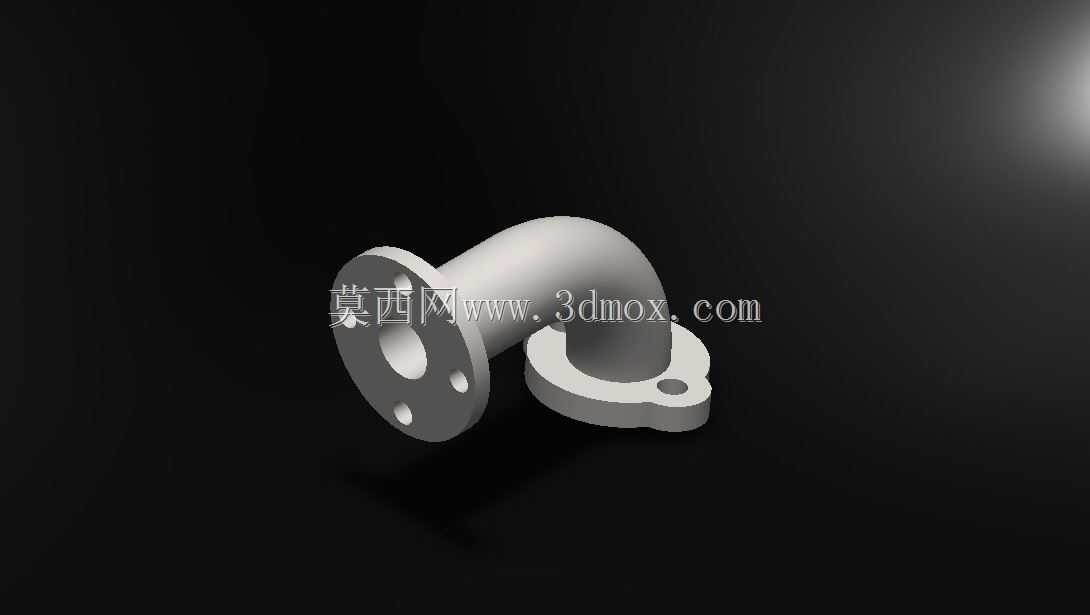

　　从结构上看，零件主体是一段平滑过渡的九十度弯管，弯管的一端直接成型出带四个安装孔的固定法兰盘，法兰端面预留了密封垫片的贴合平面，孔位按照常用的管路法兰标准排布，对接罐壁接口时可以直接穿螺栓锁紧，密封面的平面度在建模时就按密封件的压缩量要求做了约束，避免锁紧后出现局部间隙。弯管的另一端则设计成可相对转动的活套法兰结构，法兰盘本身不与弯管管壁固连，而是卡在弯管端部的限位凸台上，能够绕管路轴线自由回转。这个活动自由度正是整套结构的核心：当下方泵体出现小幅位置偏移或者安装角度存在偏差时，活套法兰可以在对接过程中自行旋转调整孔位角度，不需要强行扭转整根弯管来对孔，既降低了装配时的对中难度，也让弯管本体不再承受强行装配带来的附加扭转应力。

　　建模过程中首先确定的是管路的通径尺寸，通径直接决定弯管内壁的曲率半径，曲率半径过小会让物料在转向处形成流动死区，输送高粘度物料时阻力陡增，曲率半径过大则会让整个弯头占用的空间超出罐区侧面的安装边界，最终取通径的一点五倍作为弯管中心线的转弯半径，兼顾流道顺畅性与结构紧凑性。固定端法兰的外径、厚度以及螺栓孔中心圆直径，都按照配对的罐壁接口尺寸反向推导，法兰背面与弯管外壁的交接处做了完整的圆角过渡，避免直角相贯线造成的应力集中，这个位置恰恰是管路受内压和弯矩叠加时最容易开裂的区域。活套法兰的内孔尺寸略大于弯管端部的外径，同时小于端部限位凸台的外径，装配时从弯管固定端套入后，再对端部凸台做翻边或者加装挡圈限位，保证法兰不会脱落却又能灵活转动，法兰上的安装孔同样按照配对泵口的螺栓规格设置，孔边留出足够的扳手操作空间。

　　在运动仿真的设定里，给弯管固定端法兰施加完全约束，模拟其与罐壁锁紧后的状态，再给活套法兰施加绕管路轴线的旋转自由度，同时在法兰端面引入小幅度的径向偏摆量，模拟泵组运行时的脉动位移。通过运动校核可以直观看到，当活套法兰随泵口产生角度偏差时，弯管本体始终保持静止，所有位置补偿都由法兰的回转动作吸收，管路内部的流道形态不会发生任何变形，物料通过弯头时的流向始终沿平滑圆弧过渡，没有突兀的折角。这种结构非常适合用在食品、医药、精细化工这类需要频繁拆洗管路的生产场景，拆卸时松开活套法兰的螺栓即可移开泵组，不需要转动整根弯管，重装时也不必反复调整弯管角度来对齐螺栓孔，单人即可完成对接操作。

　　安装边界方面，弯管整体的轴向总长度和径向突出高度都在建模时做了包络体检查，固定法兰贴紧罐壁后，弯管圆弧段向外探出的距离不会与旁边的操作平台立柱发生干涉，活套法兰的下端面与泵体接口之间预留了标准密封垫片的压缩厚度，锁紧螺栓后垫片的压缩量控制在合理区间，既不会压溃垫片也不会出现密封不严。弯管管壁的壁厚按照管路额定工作压力选取，同时考虑了输送物料的腐蚀余量，法兰的厚度则满足螺栓锁紧时的刚度要求，不会在压紧力作用下发生翘曲变形。整套结构没有多余的复杂零件，加工时弯管可采用一体铸造或者棒料铣削成型，活套法兰单独下料加工，装配工序简单，兼顾了管路刚性连接的密封性与活动接头的位姿补偿能力。
