工业落地双开门电气控制柜结构设计

　　这套柜体结构面向车间产线配电、小型设备集群供电以及单机配套电控场景，日常承担动力回路分断、低压元器件承载、检修防护与走线规整的作用。做结构方案时先从现场安装边界倒推：柜体采用立式落地形态，底部预留槽钢或膨胀螺栓固定的底脚空间，柜体深度方向要给母排、接线端子与后侧走线留出足够余量，避免开门后元器件与柜门发生干涉；宽度方向按内部排布的断路器、接触器、端子排数量拆分安装板区域，高度方向从上到下依次预留主开关操作区、元件安装区、走线槽与底部电缆进线区，现场电缆从柜体底封板的敲落孔穿入后，可直接沿竖向线槽接入对应端子，不用额外弯折大截面动力线。

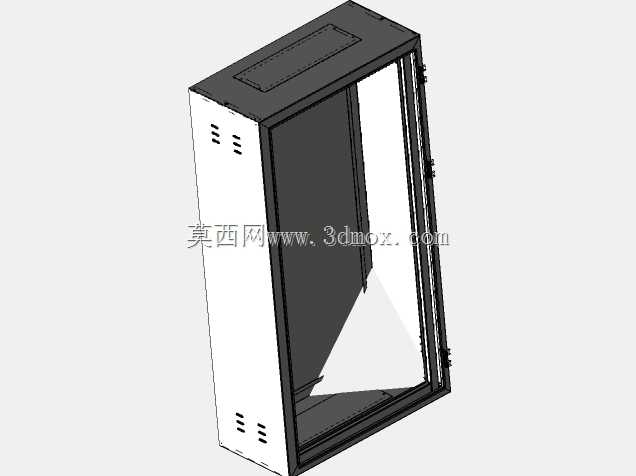

　　柜体外壳采用薄钢板折弯拼焊的钣金工艺，左右侧板、顶盖板与底框先折出四边加强翻边，既减少薄板大面积共振，也让拼焊时的定位更省事；柜门做双开门布局，日常巡检只开单侧门就能查看大部分仪表状态，大修时两扇门可完全打开，露出整块安装板，不用拆柜内元件就能完成接线调整。柜门和柜体边框之间预留密封胶条安装槽，车间多粉尘、偶尔有冲洗水雾的区域也能阻挡杂物进入柜内；门轴采用外露可拆式铰链，柜门开启角度接近一百八十度，现场如果需要整体卸下柜门，拔出铰轴就能完成，不用在狭窄安装位硬撬门板。

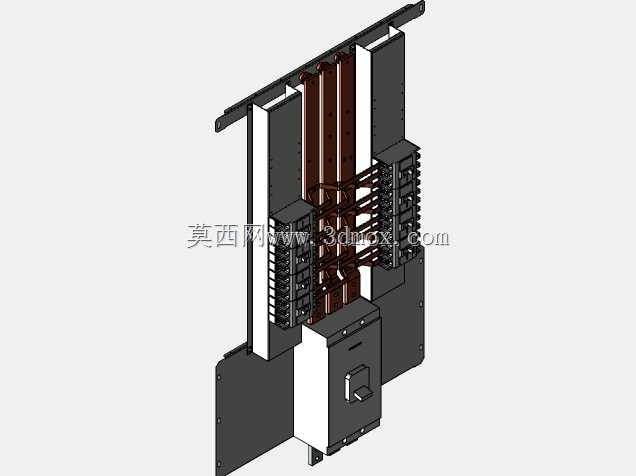

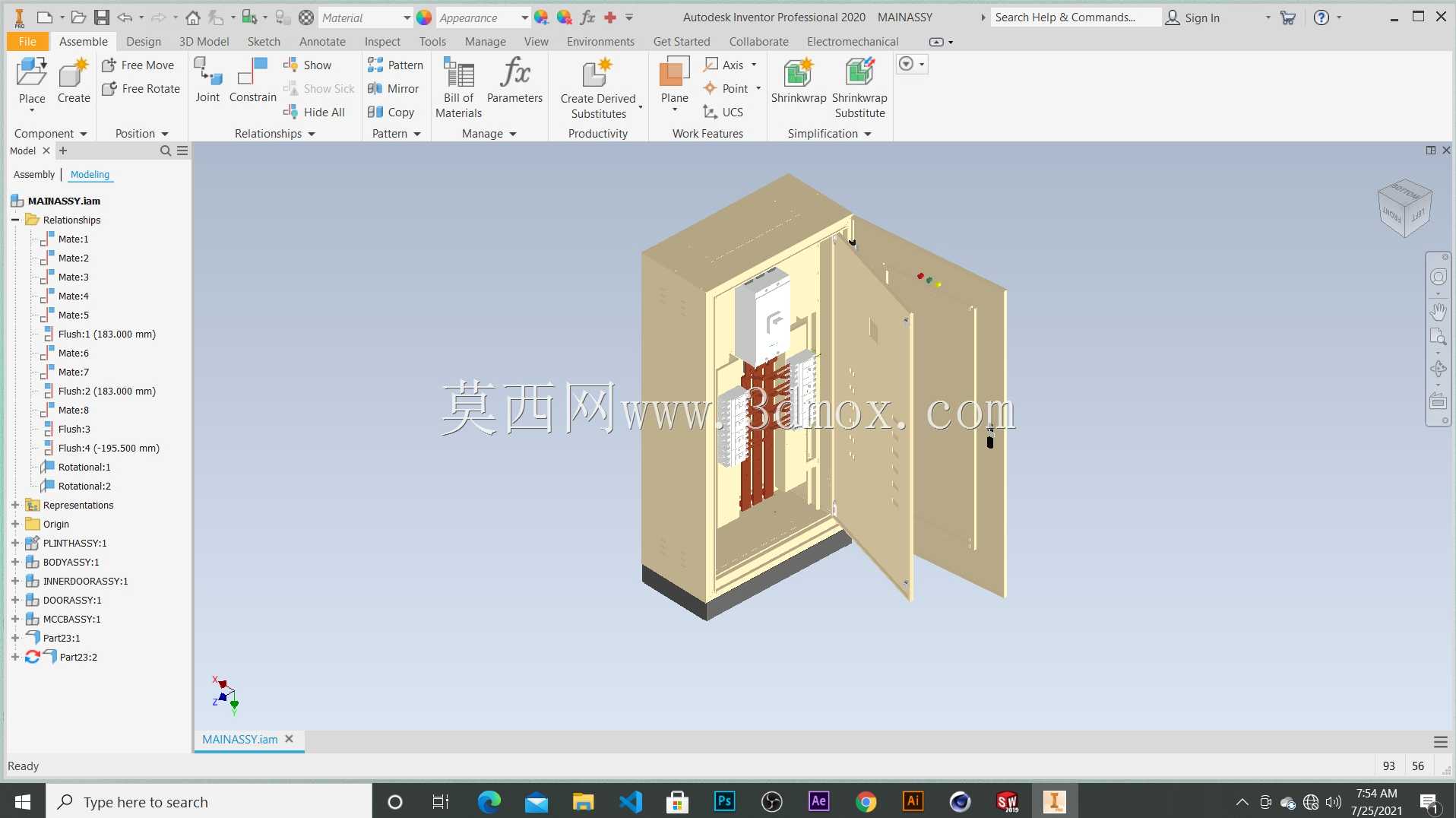

　　内部结构设计优先考虑装配顺序：先把整块镀锌安装板固定在柜体后侧的立柱螺柱上，所有电气元件先在安装板上完成导轨、线槽、断路器、端子排的预装，整体接线测试完成后再将安装板推入柜体锁紧，比直接在封闭柜内逐个拧螺丝效率高很多。柜内竖向布置的铜母排沿侧边走线槽固定，母排之间预留安全电气间隙，不同相序的母排套分色热缩管，既避免检修时误碰，也能让走线层次一目了然；强弱电走线槽分开布置，动力线走左侧粗线槽，传感器信号线走右侧细线槽，减少动力回路对弱电信号的干扰。

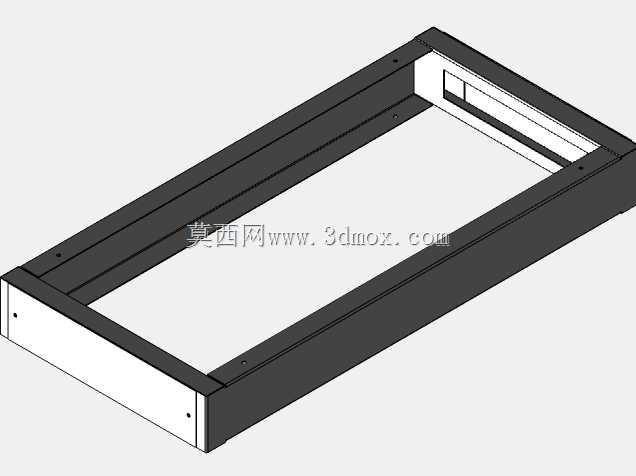

　　柜体顶部预留通风或安装散热风机的开孔位，当柜内变频器、大功率接触器长时间运行发热时，可加装过滤风扇形成下进上出的散热风道，进风口配防尘滤网，日常维护直接抽出滤网清灰即可。柜门内侧预留标识牌与回路图纸放置袋，每个回路的编号、对应负载名称可以贴在柜门内侧，现场检修时不用翻查远端图纸就能快速定位开关。柜体外形的所有外露边角都做折弯圆角处理，没有尖锐焊疤外露，安装搬运时不会划伤施工人员线缆；底框高度抬升几公分，既避免地面积水直接浸泡柜底钢板，也让底部电缆弯曲半径符合布线规范。从建模逻辑来看，整套结构把钣金折弯参数、铰链配合间隙、密封胶条压缩量、元件安装孔位都做了关联，后期如果要调整柜体高度或增减安装元件，只需要修改骨架参数，门板、侧板、安装板的孔位会同步更新，能快速衍生出不同回路容量的同系列柜体，适配不同规模的工业配电需求。
