独立式双开门工业电气控制柜柜体

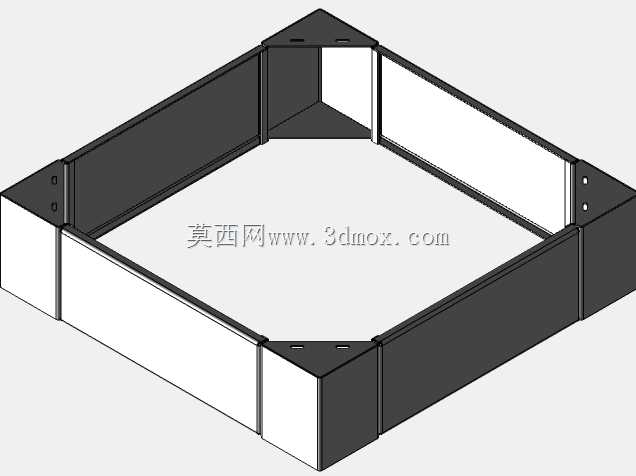

　　该独立式柜体结构主要面向车间产线、自动化工作站、配电间及设备旁就地安装场景，承担电气元件承载、线路防护、操作隔离与现场布线整理等任务。柜体采用落地自立式布置，底部设置抬高底座，使柜体底面与安装地面之间保留一定间隙，既便于电缆从下方进入柜内，也能减少地面积水、清扫潮气对柜内元件的影响。底座与主框架连接后形成稳定支撑，柜体可通过地脚固定件与预埋钢板或膨胀螺栓连接，满足设备运行时的抗振与防移位要求。

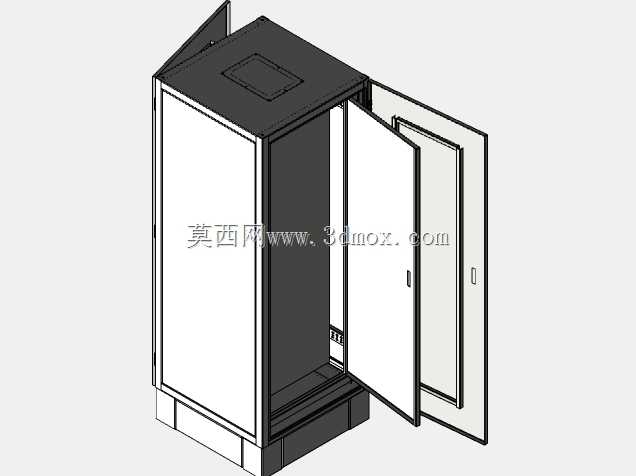

　　从结构形式看，柜体为立式长方体钣金结构，正面配置双开门，门体通过铰链与框架连接，开启后可获得较大的操作与维护空间。图中门体处于开启状态，能够直观看到内部空腔、门框加强边以及门内侧的安装面。双开门方案适用于内部元件较多、需要正面大范围检修的场合；门板边缘设置折弯和加强结构，用于提高门体刚度，减少薄板门在长期开关过程中的变形。门上配有锁具或拉手位置，可在设备运行时关闭并锁定，避免非专业人员随意接触带电部件。

　　柜体顶部设计有平整顶板，并预留局部功能区域，可根据实际工程需要布置通风组件、吊装结构、顶部走线孔或盖板。顶部封闭结构有助于防止灰尘、滴落物直接进入柜内；若现场散热需求较高，可在顶板或侧板上增设风机、过滤窗或通风栅格。柜体侧板与后背板采用钣金拼装形式，外形简洁，外部没有多余突出物，适合在多设备并排布置或通道狭窄的车间环境中使用。

　　内部空间以通用安装为核心思路进行布置，柜内预留了较大的连续空腔，可安装安装板、导轨、线槽、端子排、断路器、继电器、PLC模块、开关电源、接线端子等电气元件。工程师在深化设计时，可依据电气原理图和元件清单，在柜内划分强电区、弱电区、控制区与接线区。强弱电之间通过线槽、安装板或隔板保持合理距离，降低干扰；发热元件宜靠近通风路径布置，热敏元件则避开热源和直射气流。柜体深度方向需要预留走线弯曲半径、端子接线空间以及门板关闭后与元件表面的安全间隙，不能仅按元件外形尺寸进行极限排布。

　　门框与柜体框架采用折弯钣金成型，框架承担整体受力，门板主要承担防护和封闭作用。柜体棱边、门洞周边和底座连接处通常需要通过折弯、焊接或紧固件组合提高刚性。对于运输、吊装和现场就位而言，柜体外形尺寸决定了叉车、门洞、电梯和车间通道的通过性；高度方向还需考虑顶部元件、吊环或电缆走线的额外空间。若柜体靠墙安装，后背板与墙面之间应保留散热和检修距离；若需要后部接线，则应在布局阶段预留后侧维护通道。

　　该类柜体在自动化产线中常作为主控柜、配电柜或传感器信号汇总柜使用。现场传感器、执行器、电机回路和控制电源可通过电缆引入柜内，经端子排和保护元件后连接至控制系统。柜体的独立式结构不依赖主机设备本体安装，可根据工艺流程单独布置在设备附近，便于缩短动力电缆和控制电缆长度，也方便维护人员在不停机拆解主设备的情况下进行检查。

　　从建模角度看，该结构需要重点表达框架、门板、铰链、底座、顶板、锁具位置和内部安装边界。钣金件的折弯系数、门板搭接量、门缝间隙、铰链旋转范围以及开门干涉区域都应在三维环境中核对。双开门打开时，门体旋转轨迹不能与周边设备、管线、操作通道发生干涉；关闭时，门板与框架之间应保持均匀缝隙，为密封条、门锁和防护等级设计提供基础。

　　柜体下部进线区域是结构设计中的关键位置。电缆从底座或底板进入时，需要配置开孔、格兰头、护线圈或封堵板，开孔位置应避开底座承重梁和主要紧固件。对于多电缆工况，进线孔不宜过度集中，应按动力线、控制线、信号线分区引入，减少交叉缠绕。柜内线槽走向应尽量横平竖直，端子排靠近进线侧布置，以缩短外部电缆接入路径；维护频繁的断路器、开关和操作元件宜布置在人体易操作高度。

　　防护与散热之间需要平衡。封闭柜体能够提高防尘、防误触能力，但变频器、伺服驱动器、变压器等元件运行时会产生热量；若柜内热负荷较大，应通过热耗计算确定自然通风、强制通风或热交换器方案。门板和侧板上的通风口不能正对粉尘飞溅或水洗区域，过滤棉和风机安装位置也要便于后期更换。

　　整体而言，该独立式双开门柜体结构强调通用性、可维护性和现场适应性。其规整外形适合钣金加工与拼装，开阔内腔适合多种电气方案集成，双开门和底座设计则兼顾检修、进线与落地安装需求。在进行项目应用时，结构工程师需要结合元件布置、电缆数量、散热条件、安装空间和维护通道，对门板开启、柜体固定、进线开孔及内部安装板位置进行细化，从而使柜体既满足电气装配要求，也能适应真实工业现场的长期运行。
