重型起重滑轮卸扣式吊环索具结构

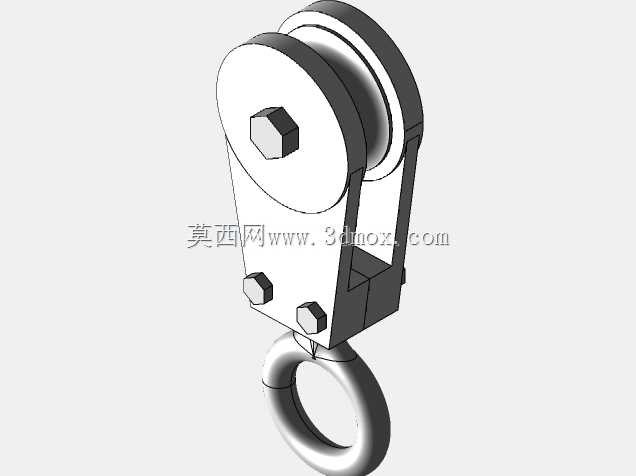

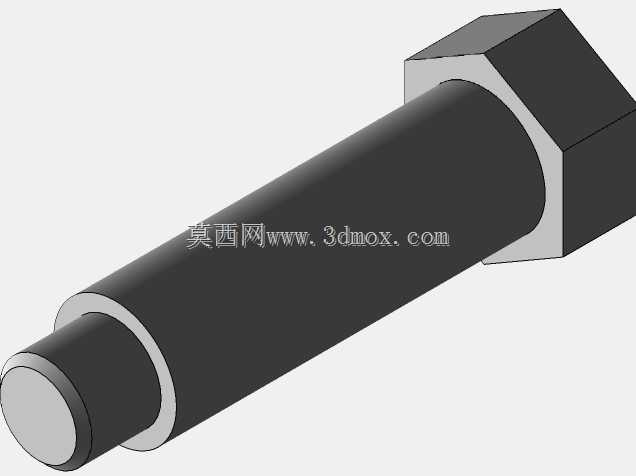

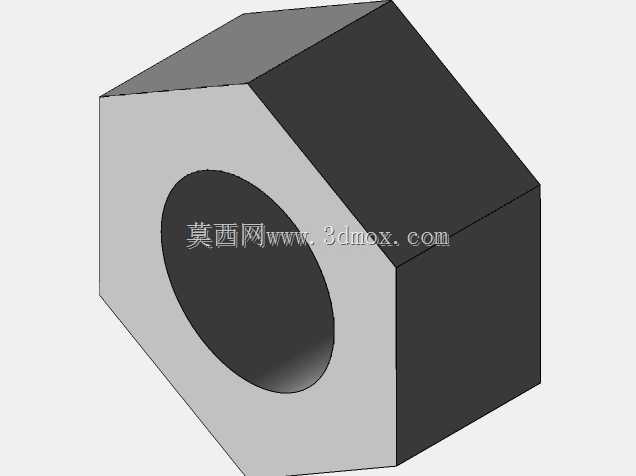

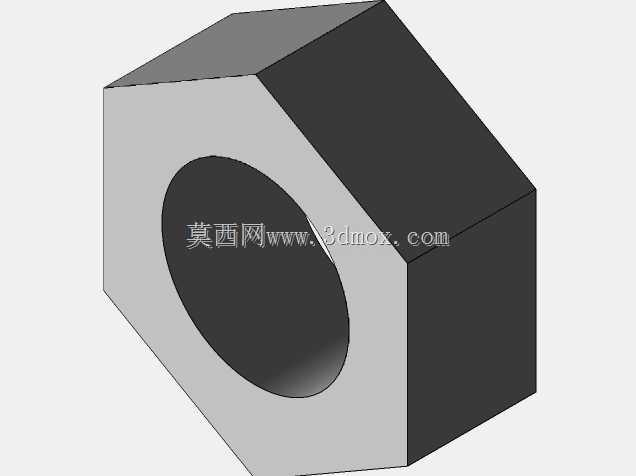

　　该结构围绕起重作业中常见的钢丝绳导向与载荷转接需求展开，主体由单侧开槽滑轮架、中心销轴、六角锁紧螺母、下部连接环以及底部吊环组成，适合在车间吊装、设备检修、工装搬运、轻型起重牵引和临时吊挂场景中作为受力转接件使用。滑轮位于两块侧板形成的夹槽内，绳槽轮廓按圆股钢丝绳的接触路径设计，可在牵引方向变化时降低绳索弯折角度，减少绳股局部挤压和磨损。侧板上端通过贯穿销轴承担滑轮径向载荷，销轴端部采用六角螺母锁紧，便于拆装检查；下部则通过螺栓与连接叉体固定，使吊环能够围绕下方铰接区域灵活摆动，适应斜拉、转向和多点起吊时的角度变化。

　　从实际布置看，这类件的关键不只是外形复刻，而是把载荷路径、绳索包角、销轴剪切面和侧板开口边界统一考虑。钢丝绳进入绳槽后，力由绳槽曲面传递到滑轮，再经中心销轴传到两侧立板；立板向下汇合，将载荷传递至下部铰接结构和吊环。底部吊环为封闭环形，适合与吊钩、卸扣、吊带端件或链条连接件配合，环体圆弧过渡可避免连接附件在受拉时出现尖角接触。设计时需要预留绳索直径空间，保证绳槽两侧有足够凸缘，防止钢丝绳在松弛、摆动或突然换向时脱槽；同时侧板外侧与螺母之间应留出扳手操作空间，方便现场维护。

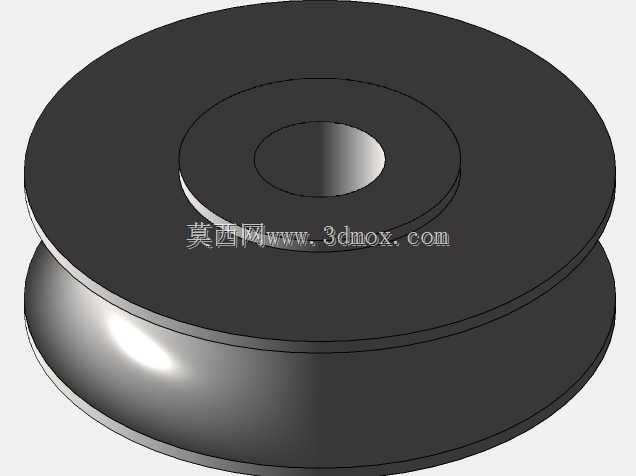

　　建模过程中，滑轮部分应重点处理轮缘、绳槽底径和两侧挡边的关系。绳槽不宜做成简单直角槽，槽底圆弧需要与绳索外径匹配，槽口边缘设置圆滑过渡，使钢丝绳在偏角进入时仍能顺利滑入。中心孔与销轴之间按转动副关系处理，若用于详细设计，可进一步加入衬套或耐磨套，以降低滑轮孔壁磨损。侧板外形采用板材切割后焊接或螺栓连接的思路，上端围绕销轴孔形成宽承载区，下端逐渐收窄并与叉形连接段衔接，这种轮廓既能减轻无效质量，也能保持孔周材料连续。

　　下部吊环与叉体的连接区域是整机受力转换的重点。环体承受拉伸和弯曲复合作用，截面在环顶与环侧的应力分布并不均匀，因此圆弧段不宜出现突变台阶；铰接孔位置需保证吊环转动时不与侧板下缘发生干涉。若吊装过程中存在横向摆动，吊环中心应尽量与上部滑轮受力中心线保持合理关系，避免附加弯矩长期作用在销轴和螺栓上。侧板下部的两颗紧固螺栓在模型中表现为外六角形式，实际工程中可根据载荷等级选用高强度螺栓，并考虑防松措施。

　　安装边界方面，上部需要为钢丝绳进出绳槽保留直线段和偏摆空间，不能让邻近机架、护罩或横梁压住绳路；下部吊环周围则要给吊钩或卸扣留出转动余量，尤其在侧向起吊时，环体翻转后不应碰撞侧板。整体高度方向由滑轮外径、侧板长度、铰接点和吊环内径共同决定，宽度方向主要受滑轮厚度、螺母外廓和侧板间距控制。选型或改型时，可先依据绳索直径确定绳槽和轮径，再依据额定载荷校核销轴直径、侧板孔边距、吊环截面和螺栓规格，最后根据现场吊挂空间调整吊环内径与侧板外形。

　　该三维结构把起重索具中常见的滑轮导向、销轴连接和吊环转接集中在一个装配体中，零件数量不多，但配合关系明确。对于结构设计人员，可在此基础上补充轴承、衬套、润滑孔、防脱挡板或安全卡扣；对于设备选型人员，可据此判断吊装路径、连接方式和外围干涉；对于三维建模从业者，该件也适合练习旋转体、钣金式侧板、标准件装配和铰接运动关系的构建。
